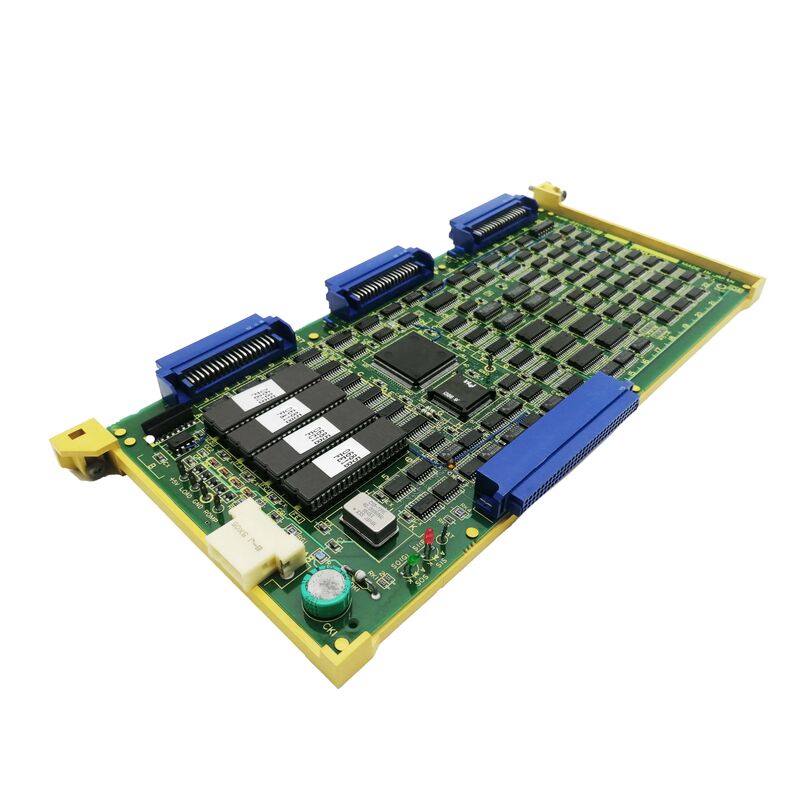

A16B-2201-0851 Panneau de circuit imprimé Fanuc PLC utilisé 200w Amplificateur PCB

A16B-2201-0851 FANUC PMC-NB carte de circuit imprimé F15M / F15T / F15B

Ce que fait le PMC dans un système CNC FANUC

Les machines-outils CNC ont deux couches de commande distinctes travaillant simultanément:

LeCNCgère tous les mouvements d'axe, la vitesse de la broche, l'interpolation et l'exécution du programme G-code les fonctions d'usinage de précision.

LePMC(Contrôle de machine programmable) gère tout le reste: liquide de refroidissement sur / hors, contrôle du convoyeur de puce, verrouillage de porte, séquences de changement d'outil, logique de pince hydraulique, transfert de palettes,les lampes du panneau d'exploitation et les boutons de pressionLe PMC exécute des programmes de logique d'échelle, essentiellement un PLC intégré dans le CNC FANUC, et s'exécute indépendamment du programme de mouvement du CNC.

Le A16B-2201-0851 est la carte de commande de la série PMC-NB qui exécute cette logique de séquence de machine dans les systèmes CNC FANUC 15M (centre d'usinage), 15T (centre de tournage) et 15B.

Informations clés sur le produit

Série FANUC 15 ️ Machinerie, tournage et variantes de type B

L'A16B-2201-0851 est équipé de trois variantes CNC de la série FANUC 15:

F15M (centre d'usinage):Le 15M CNC contrôle les centres d'usinage verticaux, les centres d'usinage horizontaux et les fraiseuses multiaxes haute performance.serrage à l'axe, la gestion du liquide de refroidissement et la logique du panneau d'opérateur.

F15T (centre de virage):Le 15T CNC contrôle les centres de tournage et les tours. Les fonctions du PMC-NB comprennent le contrôle de la coque et du repos constant, les interfaces d'alimentation à barres, les séquences de capteurs de pièces et la logique de serrage à chuck / collet.

F15B:Une variante de la plateforme de la série 15, également prise en charge par la même carte A16B-2201-0851 PMC-NB.

Scénarios d'application

Diagnostic de défaut du changeur d'outil:Un centre d'usinage avec FANUC 15M CNC développe une alarme de temps d'arrêt aléatoire pour le changement d'outil.la carte PMC-NB est identifiée comme source de défautLe remplacement de l'A16B-2201-0851 rétablit une exécution fiable du changement d'outil.

Réparation et restauration CNC:Un système CNC FANUC 15T est en cours de restauration après une panne de courant. Plusieurs cartes sont inspectées. La carte PMC-NB est testée comme ayant échoué et est remplacée par l'A16B-2201-0851.Après le programme de rechargement PMC et vérification de la séquence de la machine, le tour retourne à la production.

Stock de rechange préventif:Une usine de production exploitant plusieurs CNC de la série 15 FANUC maintient un A16B-2201-0851 comme pièce de rechange critique, permettant une réponse rapide à une panne de la carte PMC sans temps d'arrêt prolongé de la machine.

Questions fréquentes

Q1: Que se passe-t-il avec le programme PMC lorsque le modèle A16B-2201-0851 est remplacé?

Dans la plupart des configurations de la série 15, le programme est conservé dans la mémoire du CNC indépendamment de la carte PMC elle-même.Après remplacement de l'A16B-2201-0851, le programme PMC est généralement rechargé à partir d'une bande de sauvegarde, d'un transfert RS-232 ou d'un dispositif d'E/S. Vérifiez toujours qu'il existe une sauvegarde valide du programme PMC avant de remplacer la carte,et vérifier le fonctionnement du programme PMC par un essai complet de séquence de la machine après l'installation.

Q2: Quelle est la signification de la désignation "W/O CAP" pour A16B-2201-0851?

"W/O CAP" signifie que la carte est fournie sans le condensateur de secours de la batterie. Certaines variantes de cartes PMC-NB incluent un condensateur embarqué pour conserver le contenu de la mémoire SRAM lors de brèves interruptions de courant.La variante W/O CAP s'appuie sur la batterie de secours du système ou sur un dispositif de mémoire alternative pour la rétention des programmes pendant l'arrêt. Lors du remplacement d'une carte existante, assurez-vous que la configuration de la carte d'origine est identique à celle de la carte d'origine (W/O CAP) ou à celle du condensateur (Capacitor) pour maintenir la conception de la mémoire du système.

Q3: L'A16B-2201-0851 peut-il être utilisé sur tous les modèles de la série FANUC 15?

La carte A16B-2201-0851 est confirmée pour les FANUC 15M, 15T et 15B. Les autres variantes de la série 15 comme la 15MA ou la 15TA peuvent utiliser la même carte PMC ou une carte PMC différente,en fonction de la configuration CNC spécifique et de la version du logiciel. Avant d'installer l'A16B-2201-0851 dans un système, confirmez que le modèle CNC cible est 15M, 15T ou 15B et vérifiez que la révision de la carte correspond à la version matérielle PMC-NB attendue du CNC installé.

Q4: La carte PMC-NB peut-elle être réparée ou est-elle toujours nécessaire de la remplacer?

La réparation des PCB au niveau des composants est techniquement possible pour l'A16B-2201-0851.La réparation est une option viable lorsqu'une carte de remplacement directe confirmée n'est pas disponiblePour les machines critiques pour la production, la réparation des cartes par un spécialiste qualifié de la réparation FANUC est une alternative acceptable au remplacement.à condition que la planche réparée subisse un essai fonctionnel avant sa réinstallation.

Q5: Où se trouve l'A16B-2201-0851 dans l'armoire CNC?

Dans les armoires CNC de la série 15 FANUC, la carte PMC-NB installe dans l'unité de commande principale l'assemblage monté sur le rack contenant la carte CPU, les cartes de commande d'axe et d'autres cartes CNC.L'emplacement de la carte dans le rack dépend de la configuration spécifique de l'armoire de la série 15 et du complément total de carte du système. Consultez le manuel du matériel FANUC 15M/15T/15B pour la carte spécifique d'attribution des fentes du système installé avant de retirer ou de remplacer le A16B-2201-0851.
