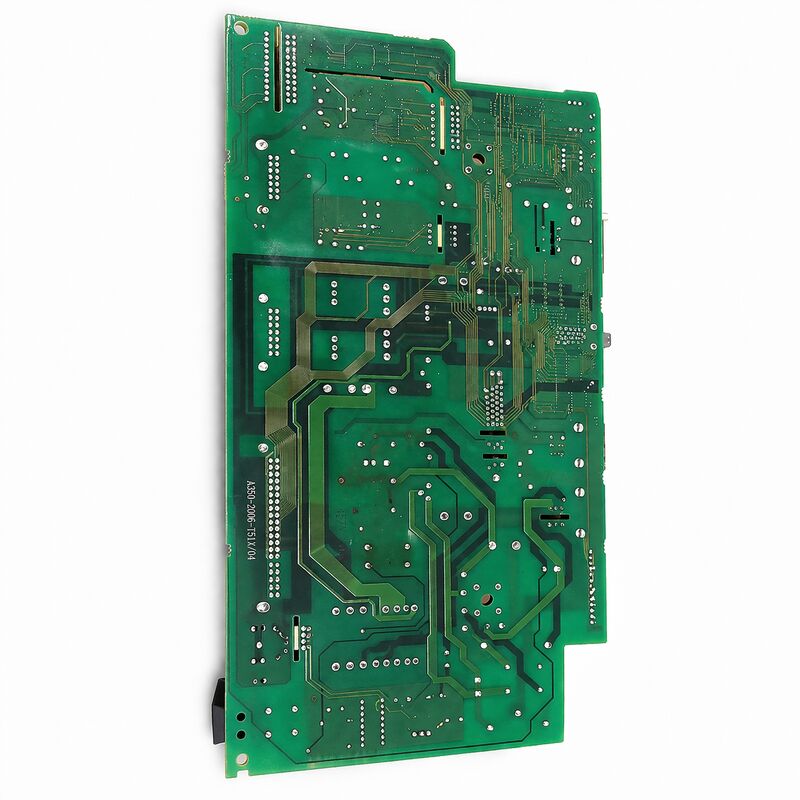

1 PC Nouveau circuit imprimé Fanuc A16B-2202-0420

FANUC A16B-2202-0420 | Carte de câblage d'alimentation servo série Alpha — Pour PSM-5.5 et PSM-11 (révision précoce) A06B-6077, 200VAC, pièce de rechange pour variateur génération Alpha, origine Japon

Présentation

La FANUC A16B-2202-0420 est la carte de câblage d'alimentation des modules PSM de plus faible capacité de la génération Alpha de FANUC — les PSM-5.5 (5.5kW) et PSM-11 (11kW) de la série A06B-6077.

Ces modules ont été conçus pour des machines-outils CNC compactes où la demande totale de puissance du système d'entraînement est modeste : petits tours CNC avec deux axes servo et un moteur de broche relativement petit, centres d'usinage compacts avec trois axes et une broche de milieu de gamme, ou autres machines spécialisées où la puissance moteur agrégée se situe dans une plage continue de 5.5 à 11 kW.

Les PSM-5.5 et PSM-11 occupent le bas de la gamme d'alimentation de la série Alpha de FANUC.

Dans le contexte d'un système d'entraînement, la puissance nominale en kilowatts du PSM représente la puissance continue qu'il peut fournir à tous les amplificateurs servo et de broche connectés simultanément.

Un PSM-5.5 alimentant un tour à 2 axes avec un moteur de broche de 3.7kW dispose d'environ 1.8kW disponibles pour les deux axes servo combinés — ce qui est généralement suffisant pour les moteurs servo plus petits des tours compacts.

Un PSM-11 couvrant trois axes plus une broche de 7.5kW est une configuration plus serrée mais toujours pratique pour les machines avec des puissances nominales de moteurs servo modestes.

La carte de câblage A16B-2202-0420, comme sa contrepartie A16B-2202-0421, est un composant du domaine de puissance — gérant l'entrée secteur triphasée 200VAC et la convertissant en bus DC dont les amplificateurs servo et de broche connectés tirent leur énergie.

Son architecture suit les mêmes principes : pont redresseur, circuit de précharge, onduleur régénératif (ou freinage par résistance dans les variantes PSMR), et distribution du bus DC.

La référence croisée de A16B-2202-0420 à A16B-2202-0421 à la limite des révisions 04C/05D reflète le raffinement matériel continu de FANUC pour la série Alpha PSM.

Le -0420 est la carte plus ancienne, de révision précoce ; le -0421 représente la conception mise à jour utilisée dans les modules de révision ultérieure et de plus grande capacité.

Spécifications clés

Variateurs Alpha PSM compacts sur le terrain — Contexte de maintenance

Les PSM-5.5 et PSM-11 étaient montés sur des machines-outils compactes qui étaient des choix populaires pour les petits ateliers et les ateliers de fabrication pendant les années 1990 et le début des années 2000.

Une base installée importante de ces machines continue de fonctionner aujourd'hui — petits tours CNC produisant des pièces tournées, centres d'usinage verticaux compacts utilisés pour la production de prototypes et de petites séries, et machines spécialisées comme les systèmes de rectification CNC et les systèmes de gravure.

Pour ces machines, l'économie de la maintenance est différente de celle des grands centres de production de grande valeur.

La valeur résiduelle de la machine-outil peut être modeste, mais son rôle spécifique dans le flux de production signifie que les temps d'arrêt sont toujours perturbateurs.

La carte de câblage A16B-2202-0420 — ou plus couramment le module PSM complet — est le composant dont la défaillance arrête complètement la machine, rendant la disponibilité rapide d'un remplacement testé la priorité.

Les PSM A06B-6077-H106 et H111 sont physiquement plus petits que les modules A06B-6087 de plus grande capacité, et leur construction interne est proportionnellement plus compacte.

Cette compacité signifie que le remplacement des composants à l'intérieur du module — en particulier des condensateurs électrolytiques du bus DC — nécessite plus de soin que sur les modules plus grands, mais n'est pas intrinsèquement plus difficile pour un technicien d'entraînement expérimenté.

Modes de défaillance courants pour les modules PSM Alpha de faible puissance

Vieillissement des condensateurs du bus DC : Les condensateurs électrolytiques de la section de lissage du bus DC vieillissent en fonction du temps, de la température et des heures de fonctionnement. Après 10 à 15 ans de service, leur capacité diminue et leur ESR (résistance série équivalente) augmente.

L'effet est une augmentation de l'ondulation du bus DC — la tension du bus oscille davantage autour de sa valeur nominale car les condensateurs ne peuvent plus absorber efficacement les transitoires de courant. Les symptômes incluent : alarmes occasionnelles inexpliquées lors des changements d'axe, apparition intermittente de codes d'alarme PSM (en particulier lors des moments de forte demande comme l'accélération simultanée des axes), et réduction de la capacité de couple maximale.

Défaillance des composants du circuit de précharge : La résistance de précharge limite le courant d'appel lors de la mise sous tension. Si cette résistance se dégrade (résistance accrue) ou tombe en panne en circuit ouvert, le bus DC ne se charge pas ou se charge lentement.

Si le contacteur de dérivation ou son circuit de commande est défaillant, le bus se charge en permanence à travers la résistance — ce qui peut fonctionner à faible charge mais échoue sous demande. Cela produit une condition de « PSM prêt, mais tension de bus faible » que le CNC détecte comme un défaut de l'amplificateur servo.

Dégradation des composants du redresseur : Les diodes redresseuses ou les thyristors qui convertissent le courant alternatif en courant continu peuvent se dégrader avec le temps, en particulier si l'alimentation de la machine a subi des transitoires de tension.

Les redresseurs dégradés produisent une tension de bus DC inférieure à la normale ou une augmentation du contenu harmonique AC sur le bus.

A16B-2202-0420 vs A16B-2202-0421 — Choisir la bonne carte

La distinction clé entre ces deux cartes de câblage réside dans le module PSM auquel elles appartiennent, qui est déterminé par le niveau de révision du module PSM :

Si le module PSM est un A06B-6077-H106 (PSM-5.5) ou un A06B-6077-H111 (PSM-11) — quelle que soit la révision — la carte de câblage applicable est l'A16B-2202-0420.

Si le module PSM est un A06B-6087-H115 (PSM-15) ou plus grand — Révision 05D ou ultérieure — la carte de câblage applicable est l'A16B-2202-0421.

Si le module PSM est un A06B-6087-H115 (PSM-15) Révision A (un variant plus ancien) — la carte de câblage applicable est également l'A16B-2202-0421, mais avec la configuration de carte de contrôle de révision antérieure.

Lorsque l'historique complet des révisions du module PSM est incertain, l'approche la plus sûre est de remplacer le module PSM complet (boîtier, carte de câblage et carte de contrôle ensemble) en tant qu'unité appariée et testée auprès d'un fournisseur spécialisé, plutôt que de remplacer la carte de câblage isolément.

FAQ

Q1 : Le module PSM-5.5 affiche la LED d'alarme « 1 » au démarrage. Cela indique-t-il que la carte de câblage est défaillante ?

La LED « 1 » dans les diagnostics des PSM de la série Alpha de FANUC indique généralement une défaillance de l'alimentation de contrôle — l'alimentation de contrôle 24V entrant dans le PSM n'a pas été établie.

Cela pointe vers l'alimentation externe 24V ou son câblage plutôt que vers la carte de câblage d'alimentation A16B-2202-0420. La carte de câblage gère le circuit principal (conversion AC vers DC), pas l'entrée d'alimentation de contrôle.

Vérifiez l'alimentation 24VDC du connecteur d'alimentation de contrôle du PSM avant d'examiner la carte de câblage.

Q2 : L'A16B-2202-0420 peut-il être remplacé par l'A16B-2202-0421 dans un PSM-5.5 ou un PSM-11 ?

Ce sont des cartes différentes conçues pour des modèles de PSM différents. Bien qu'elles partagent une architecture fonctionnelle commune, leurs puissances nominales, leurs dimensions physiques et leurs affectations de connecteurs sont adaptées à leurs boîtiers PSM respectifs.

L'installation de la carte -0421 dans un boîtier PSM-5.5 ou PSM-11 A06B-6077 n'est pas prise en charge — les configurations de connecteurs et les configurations de circuits diffèrent. Remplacez à l'identique : -0420 par -0420 dans la série A06B-6077.

Q3 : La machine fonctionnait, puis le PSM-11 s'est soudainement arrêté avec une alarme. La machine n'était pas sous forte charge. Que faut-il vérifier ?

Un arrêt inattendu sous faible charge est souvent un événement thermique — la protection thermique du PSM s'est déclenchée car la température interne a dépassé le seuil. Même à faible charge moteur, le PSM génère de la chaleur dans ses propres circuits.

Vérifiez le ventilateur de refroidissement du PSM (si équipé) : un ventilateur bloqué ou dégradé est la cause la plus fréquente d'arrêt thermique inattendu dans les anciens modules PSM. Vérifiez également que les voies de ventilation de l'armoire ne sont pas obstruées et que la température ambiante à l'intérieur de l'armoire est conforme aux spécifications.

Si le ventilateur est opérationnel et que les températures sont normales, mesurez la tension du bus DC — une tension de bus hors spécification (trop élevée ou trop basse) peut également déclencher un arrêt de protection.

Q4 : L'A16B-2202-0420 est-il compatible avec le PSM-15 de la série A06B-6087 ?

Selon la documentation de la série Alpha de FANUC, le PSM-15 A06B-6087-H115 Révision B ou ultérieure utilise la carte de câblage A16B-2202-0421 (Révision 05D ou ultérieure), tandis que le variant Révision A utilise l'A16B-2202-0421 avec des cartes de contrôle de révision antérieure.

L'A16B-2202-0420 est associé aux modules A06B-6077 PSM-5.5 et PSM-11. Confirmez la révision spécifique du module PSM à partir de sa plaque signalétique avant de sélectionner une carte de câblage de remplacement.

Q5 : Après révision du module PSM avec une carte de câblage de remplacement, la machine affiche une « alarme SV » sur tous les axes servo au démarrage. Quelle en est la cause ?

Une alarme servo sur tous les axes au démarrage après remplacement du PSM indique généralement que le bus DC n'a pas atteint la tension de fonctionnement — les amplificateurs servo attendent que le bus DC atteigne un niveau de seuil avant de s'initialiser.

Cela peut se produire si : le circuit de précharge de la carte de câblage de remplacement est défectueux (le bus ne se charge pas), le PSM n'a pas encore reçu le signal MCON (contrôle du contacteur magnétique) du CNC (qui est requis pour compléter la séquence de précharge), ou les fusibles de ligne AC du PSM ne sont pas intacts.

Mesurez la tension du bus DC directement sur la barre omnibus dans le PSM ou sur le module SVM — si elle est inférieure au niveau de fonctionnement attendu (normalement autour de 270 à 300V DC pour une entrée 200VAC), la séquence de précharge du PSM ne s'est pas terminée avec succès.
