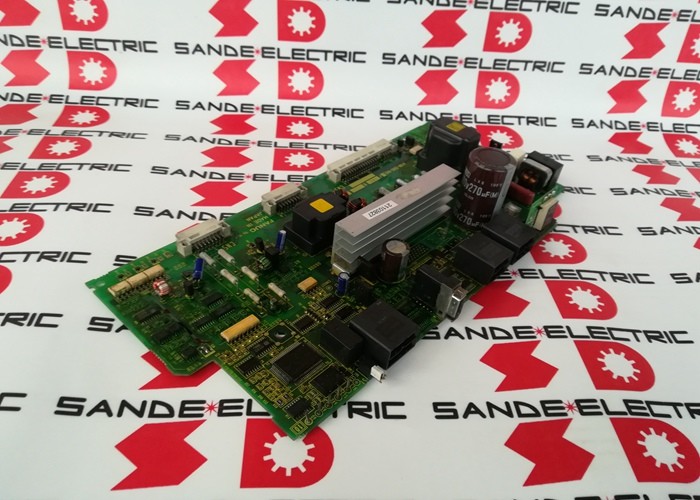

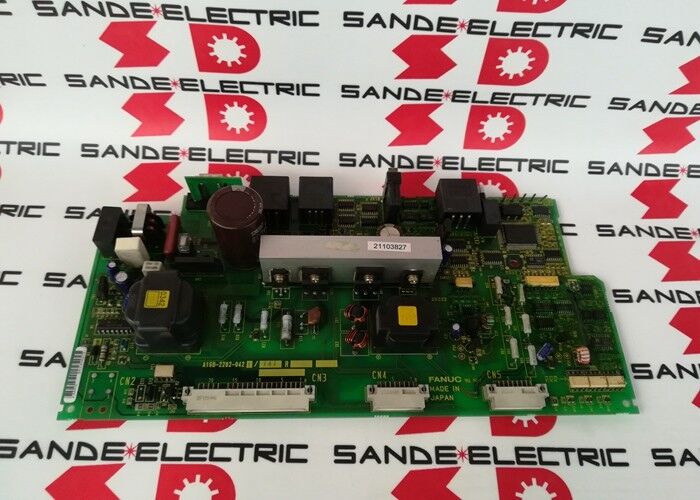

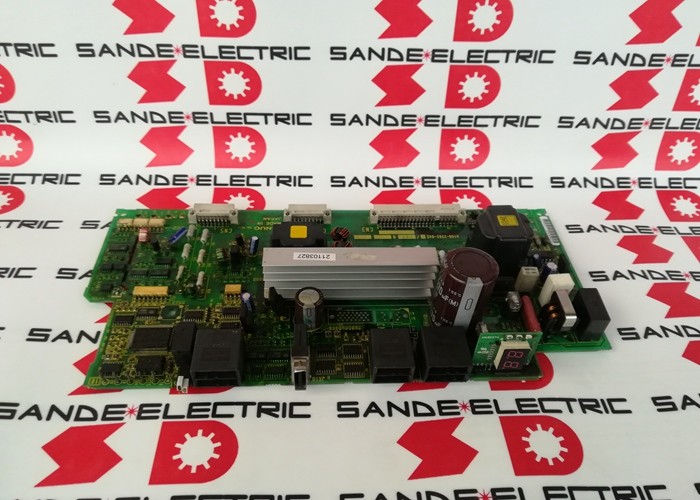

La FANUC A16B-2202-0421 est la carte de câblage des modules PSM (Power Supply Module) Alpha A06B-6087 de FANUC — le composant qui détermine la quantité d'énergie électrique disponible pour les variateurs servo et broche dans l'armoire de commande d'une machine-outil CNC FANUC.
Tout le reste du système d'entraînement dépend du bon fonctionnement du PSM : les modules amplificateurs servo ne peuvent pas commuter le courant moteur sans tension de bus CC, et l'amplificateur de broche ne peut pas faire fonctionner la broche. Le PSM est véritablement le fondement du système d'entraînement, et la carte de câblage A16B-2202-0421 est le cœur de conversion de puissance du PSM.
La famille PSM A06B-6087 couvre les modules d'alimentation de la génération Alpha de 15 kW à 55 kW de sortie continue (les suffixes "15" à "55" indiquent les puissances nominales en kilowatts).
Cette gamme — PSM-15 à PSM-55 — couvre la majorité des machines-outils CNC de production construites dans les années 1990 et 2000, des tours compacts à 2 axes aux grands centres d'usinage à 5 axes avec plusieurs axes servo haute puissance plus un moteur de broche puissant.
La carte de câblage commune à cette gamme est la A16B-2202-0421, ce qui en fait l'une des cartes les plus largement applicables dans l'écosystème de service des variateurs Alpha.
La conception de régénération d'énergie du PSM A06B-6087 est une caractéristique d'ingénierie notable.
Lorsque les moteurs servo décélèrent — arrêtant une table lourde ou un axe en mouvement rapide — l'énergie cinétique stockée dans cette masse en mouvement doit aller quelque part.
Dans une alimentation de type résistif, cette énergie est dissipée sous forme de chaleur dans une résistance de freinage. Dans la conception PSM régénérative utilisant la carte de câblage A16B-2202-0421, les amplificateurs servo renvoient cette énergie via le bus CC au PSM, qui l'inverse et la renvoie vers le réseau d'alimentation CA.
Le résultat est un système d'entraînement plus économe en énergie et l'élimination de la charge thermique des résistances de freinage — important dans les armoires avec un refroidissement limité.
| Paramètre | Valeur |
|---|---|
| Gamme PSM compatible | PSM-15 à PSM-55 (série A06B-6087) |
| Tension d'entrée | 200–240VAC, 3 phases |
| Type de régénération | Régénération d'énergie (renvoie l'énergie au réseau) |
| Révision | Utilisé à partir de la révision 05D |
| Série | A16B-2202 |
| Statut | Discontinué — pièce de rechange disponible |
| Origine | Japon |
À l'intérieur des modules A06B-6087-H115 (PSM-15) à H155 (PSM-55), la carte de câblage A16B-2202-0421 gère la conversion physique de puissance. Les circuits principaux de la carte comprennent :
Pont redresseur triphasé : Convertit l'entrée secteur triphasée 200–240VAC en CC brut.
Les diodes redresseuses ou les thyristors de cette étape doivent supporter la pleine tension phase-phase et les demandes de courant moteur de pointe de l'ensemble du système d'entraînement connecté.
Circuit de précharge : Lorsque le PSM s'allume, les condensateurs du bus CC du système d'entraînement sont initialement déchargés.
Leur chargement direct produirait un courant d'appel très élevé. Le circuit de précharge — un arrangement de résistance et de contacteur de dérivation sur la carte de câblage — limite le courant de charge lors de la mise sous tension, puis dérive la résistance une fois que les condensateurs sont chargés à la tension de fonctionnement.
Le contacteur magnétique (MCC) se ferme ensuite pour connecter l'alimentation secteur complète, et le PSM entre en fonctionnement normal.
Étage onduleur régénératif : Le circuit de régénération d'énergie prend le courant régénératif du bus CC (généré par la décélération des axes servo) et le reconvertit en CA pour le renvoyer au réseau. Cela implique un étage onduleur contrôlé qui doit être synchronisé avec la fréquence et la phase du réseau d'alimentation.
Distribution du bus CC : La tension régulée du bus CC (nominalement 300V CC pour une entrée 200VAC) est distribuée via des barres omnibus à tous les modules SVM et SPM connectés dans le rack de commande.
La carte de câblage fournit les points de connexion du bus et le chemin de courant pour cette distribution.
La A16B-2202-0421 est spécifiée à partir de la révision 05D pour les modules PSM A06B-6087. Les révisions antérieures (04C et antérieures) utilisaient la carte de câblage A16B-2202-0420. La limite de révision à 05D/04C représente une mise à jour matérielle dans le module PSM — la carte de câblage mise à jour (A16B-2202-0421) a introduit des améliorations au circuit de conversion de puissance par rapport à la précédente -0420.
Lors de l'approvisionnement d'un remplacement, la révision du module PSM détermine quelle carte de câblage est correcte.
L'installation d'une carte de l'ère 04C dans un boîtier PSM de révision 05D ou ultérieure produirait une incompatibilité dans les connecteurs d'interface ou la configuration du circuit.
Toujours vérifier la marque de révision du module PSM par rapport à la spécification de la carte de câblage avant de commander.
La carte de câblage A16B-2202-0421, comme toutes les cartes de câblage PSM, fonctionne dans un environnement haute tension. Le bus CC que cette carte aide à maintenir fonctionne à environ 300V CC en fonctionnement normal — une tension mortelle.
Même après la déconnexion de l'alimentation secteur, les condensateurs du bus CC (dans le PSM et dans les modules SVM/SPM connectés) conservent cette charge pendant plusieurs minutes.
Tout travail impliquant le retrait ou l'inspection de la carte de câblage A16B-2202-0421 doit commencer par une période d'attente minimale après la déconnexion de l'alimentation principale — généralement, le manuel de maintenance du PSM spécifie 10–15 minutes — avant que la tension du bus CC puisse être considérée comme sûre.
Pendant ce temps, la LED "CHARGE" sur la face du PSM doit s'éteindre, confirmant la décharge des condensateurs. Mesurer directement la tension du bus CC avec un voltmètre correctement calibré avant de toucher tout composant interne fournit la confirmation définitive.
Q1 : Le PSM affiche un code LED d'état indiquant un défaut. Comment la défaillance de la carte de câblage est-elle liée à des codes d'alarme spécifiques ?
L'affichage LED du PSM (généralement un segment à 7 segments à 2 chiffres) affiche des codes de diagnostic qui identifient le sous-système défaillant dans le PSM. Les codes liés à la surtension ou à la sous-tension du bus CC, à la défaillance du circuit principal ou à la défaillance du circuit de précharge impliquent directement les circuits de conversion de puissance de la carte de câblage.
Les codes liés à la communication FSSB ou à la défaillance de l'alimentation de commande impliquent généralement la carte de commande compagnon plutôt que la carte de câblage.
Le manuel de maintenance de la série Alpha fournit la table d'interprétation complète des codes LED — toujours vérifier le code d'alarme spécifique avant de déterminer quelle carte est défaillante.
Q2 : La A16B-2202-0421 d'un PSM-26 peut-elle être utilisée dans un PSM-37 ?
La A16B-2202-0421 est répertoriée comme la carte de câblage commune pour les PSM-15 à PSM-55, ce qui inclut les PSM-26 et PSM-37. Si les deux modules sont de la même génération de révision (05D ou ultérieure), la carte de câblage est physiquement et électriquement le même composant et peut être utilisée de manière interchangeable entre ces modèles.
Cependant, la conception thermique de l'unité PSM complète et l'installation dans l'armoire sont dimensionnées pour la puissance nominale spécifique de chaque modèle — toujours vérifier l'exigence de puissance de sortie totale en kW du système d'entraînement de la machine par rapport à la capacité nominale du modèle PSM lors du remplacement du module entier.
Q3 : Le PSM affiche un défaut de LED "CHARGE" et le bus CC n'atteint jamais la tension de fonctionnement. Est-ce la carte de câblage ?
Une défaillance où le bus CC ne se charge jamais correctement est un fort indicateur d'un problème dans le circuit de précharge ou l'étage redresseur de la carte de câblage. Les causes courantes comprennent : une résistance de précharge grillée (qui fait que le bus ne se charge pas du tout ou très lentement), un circuit pilote de contacteur de dérivation défaillant (qui empêche la dérivation de la résistance après la charge initiale), ou des diodes redresseuses défaillantes (qui produisent un bus CC partiel ou nul).
Avant de conclure que la carte de câblage est défaillante, vérifiez que la tension CA entrante est conforme aux spécifications et que les fusibles de ligne CA sont intacts — ces vérifications externes prennent quelques minutes et éliminent les causes les plus courantes de défaillance du bus CC.
Q4 : Quelle est la relation entre la carte de câblage A16B-2202-0421 et le réacteur CA recommandé ?
Pour le PSM-15 (A06B-6087-H115), le réacteur CA recommandé est A81L-0001-0123. Les réacteurs CA sont des composants externes installés en amont du PSM dans le câblage de l'armoire — ils réduisent les courants harmoniques tirés par le redresseur du PSM du réseau d'alimentation et limitent le taux de courant d'appel.
Le réacteur ne fait pas partie de la carte de câblage elle-même mais fonctionne en conjonction avec elle. Les réacteurs doivent toujours être présents pour les installations PSM, et leur absence ou leur mauvaise classification peut entraîner un stress accru sur les composants redresseurs de la carte de câblage, accélérant potentiellement la défaillance.
Q5 : La carte de câblage du PSM semble physiquement endommagée au point de connexion du bus CC. Peut-elle être réparée au niveau des composants ?
Les dommages physiques aux points de connexion du bus CC — connexions de barres omnibus carbonisées ou brûlées, pistes de cuivre endommagées, ou composants de transport de courant défaillants dans le chemin du bus — peuvent parfois être réparés au niveau des composants par des installations de réparation spécialisées FANUC disposant de capacités de soudage à courant élevé et de remplacement de barres omnibus appropriées.
Cependant, les implications de sécurité d'une réparation de connexion de bus à courant élevé exigent que toute carte réparée soit testée en profondeur sous pleine charge avant d'être remise en service.
Pour les cartes de câblage PSM, les unités d'échange testées auprès de fournisseurs spécialisés sont souvent la solution la plus fiable et la plus rentable par rapport à la réparation interne au niveau des composants, en particulier lorsque l'étendue des dommages est incertaine.
