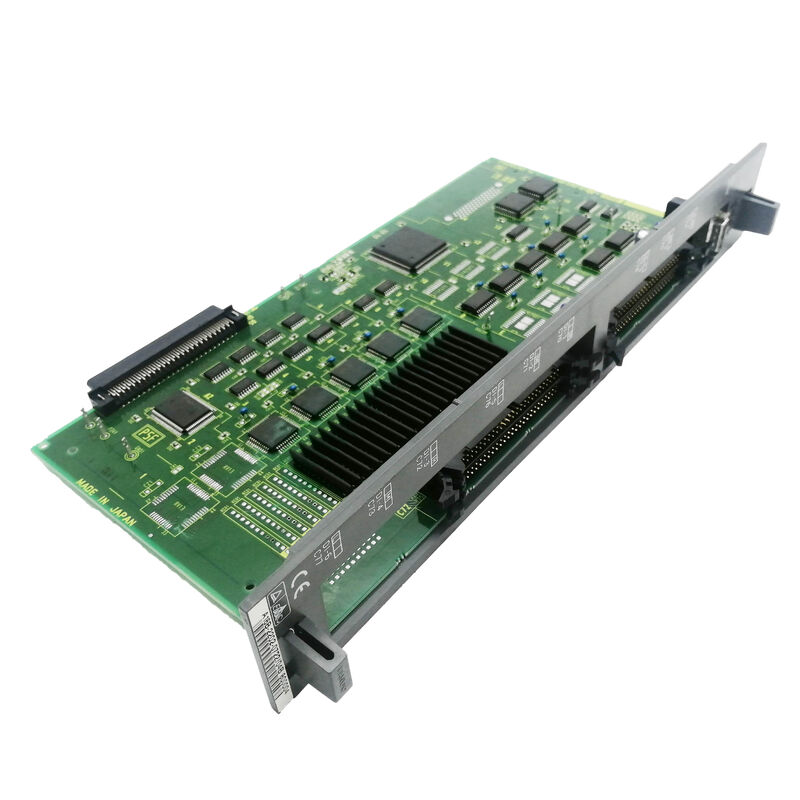

A16B-2202-0435 | Carte de contrôle FANUC Alpha SPM — Série A06B-6088 / Famille de cartes de contrôle SPM-15 à SPM-55 / 043x

A06B-6088 — La série Core Alpha SPM

L'A06B-6088 est la famille fondamentale de modules de puissance de broche de la série Alpha de FANUC — la série d'amplificateurs de broche que l'on trouve sur des milliers de machines-outils CNC construites pendant l'ère Alpha. Ses six puissances couvrent une large gamme de moteurs de broche :

Tous les modules de cette gamme utilisent la même carte de contrôle. L'A16B-2202-0435 — de la famille de cartes de contrôle 043x — est l'une des cartes de contrôle valides pour ces modules.

Informations clés sur le produit

Compatibilité des logiciels et des moteurs

CNC Electronics note que les modules de la série A06B-6088 SPM sont livrés avec le « suffixe #H50x qui désigne différents logiciels : à savoir #H500, #H501 et #H508 ». Ces variantes logicielles déterminent quelle famille de moteurs de broche le module peut piloter :

• H500 : Compatibilité moteur standard
• H501 : Compatibilité moteur étendue ou alternative
• H508 : variantes de moteur supplémentaires

Lors de l'achat du A16B-2202-0435, confirmez à partir de la plaque signalétique du module de broche installé quelle version du logiciel #H50x est installée et confirmez que la carte de remplacement contient un logiciel compatible.

Scénarios d'application

Défaut de la carte de contrôle du module de broche SPM-22 :Un FANUC Alpha SPM-22 (A06B-6088-H222) développe une défaillance de régulation de la vitesse de broche : la broche fonctionne mais à une vitesse incorrecte sans répondre aux commandes CNC. La carte de contrôle A16B-2202-0435 est identifiée comme étant à l'origine du défaut. Le remplacement par une version logicielle correspondante rétablit la régulation de la vitesse.

Remplacement de la carte de contrôle du SPM-30 :Le module de broche de 30 kW d'un grand centre d'usinage nécessite une carte de contrôle. L'A16B-2202-0435 sert le SPM-30 (A06B-6088-H230) de la même manière que les classes SPM plus petites : la même carte de contrôle gère le module 30 kW.

FAQ

Q1 : A16B-2202-0435 est-il directement interchangeable avec A16B-2202-0432 ?

Les deux appartiennent à la famille A16B-2202-043x et servent de position de carte de contrôle de la série A06B-6088 SPM. Cependant, la version spécifique du logiciel sur chaque carte peut différer et la version du logiciel détermine la compatibilité du moteur. Avant de remplacer A16B-2202-0432 par A16B-2202-0435 (ou vice versa), vérifiez que les deux cartes portent la même variante logicielle (#H500, #H501 ou #H508) que le module de broche installé.

Q2 : Quelles cartes internes se trouvent à l'intérieur d'un module SPM A06B-6088 typique aux côtés du A16B-2202-0435 ?

Un module SPM A06B-6088 typique contient :

• Carte de contrôle : A16B-2202-043x (ou A16B-2203-033x) — cette carte
• PCB d'alimentation/carte de base : A20B-1006-0480 à A20B-1006-0690 (varie selon la puissance nominale)
• Carte de déclenchement : A20B-2902-039x (commande de grille IGBT)
• Carte de signalisation supplémentaire : A16B-2203-0332 dans certaines configurations

Q3 : Quels codes d'alarme de broche CNC indiquent que la carte de contrôle A16B-2202-0435 est en panne ?

Les alarmes de broche SP07 (écart de vitesse), SP08 (erreur de communication de broche série), SP24/SP25 (alarme IPM due à des commandes de commande de portail incorrectes) et SP30/SP41 (erreur de vitesse) peuvent provenir de défauts de la carte de contrôle. Éliminez les causes externes (moteur, encodeur, câblage) avant de conclure que la carte de contrôle est en panne.

Q4 : Le remplacement de l'A16B-2202-0435 nécessite-t-il des modifications de paramètres ?

Non. Les paramètres de broche sont stockés dans la mémoire principale de la CNC. Après avoir installé la carte de contrôle de remplacement, la CNC recharge automatiquement les paramètres de la broche via la liaison bus série de la broche. Vérifiez la précision de la vitesse de broche et l'orientation de fonctionnement si la machine utilise l'orientation de broche avant de retourner en production.

Q5 : Que signifie l'interface « Type 1 » pour la série A06B-6088 SPM ?

Le type 1 utilise un capteur M standard et un retour de codeur de position du moteur de broche. Cela contraste avec le « Type 2 » (série A06B-6088-H3xx) qui est une génération de micrologiciel ultérieure avec un logiciel moteur différent mais la même famille matérielle.
