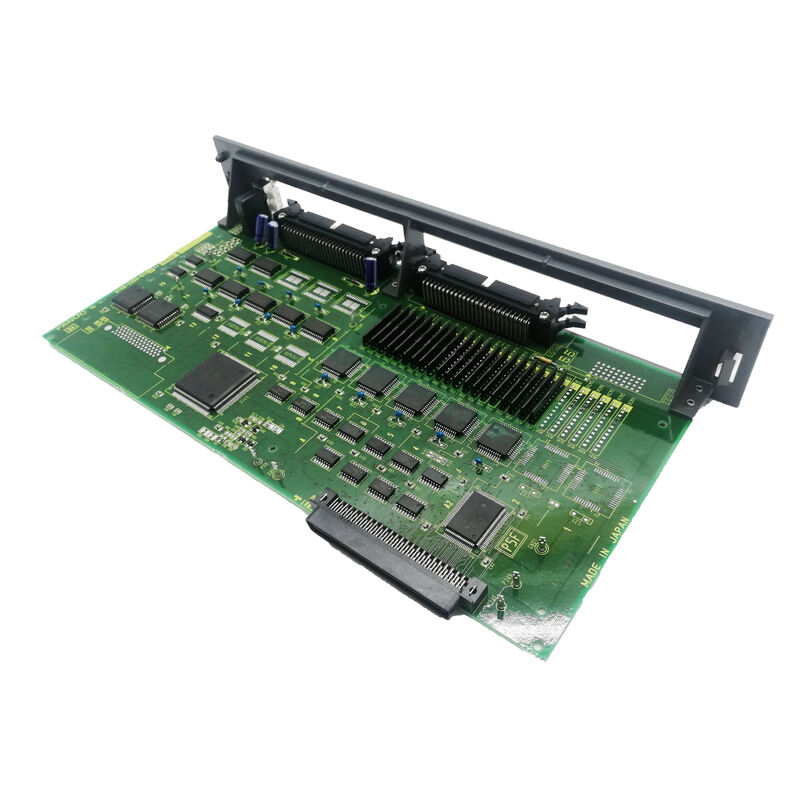

A16B-2202-0471 | Circuit imprimé d'entraînement FANUC série A16B-2202 — Systèmes d'entraînement CNC série Alpha/pièces de rechange pour automatisation industrielle

A16B-2202 — Série de circuits imprimés Core Drive

La série A16B-2202 est la principale famille de cartes de circuits imprimés liées aux entraînements de FANUC pour la génération d'entraînements CNC Alpha (αi). Cette série couvre les cartes d'amplificateurs de servomoteurs et de broches dans plusieurs familles de modules d'entraînement :

Cartes de contrôle de broche (gamme 04xx) :Y compris A16B-2202-0421 (PCB de contrôle PSM), A16B-2202-0431/0432/0435 (cartes de contrôle série Alpha SPM 6088 pour modules amplificateurs à broche), tous confirmés lors de cette session.

Cartes de câblage servo (gamme 07xx) :Y compris A16B-2202-0740-0743 (cartes de câblage Alpha-i SVM1 FSSB), A16B-2202-0750-0753 (cartes de câblage Alpha SVM2 type A/B) — la famille complète de cartes de câblage pour les modules de servoamplificateurs à un et deux axes.

Cartes de câblage SVM1 (gamme 07xx) :A16B-2202-0760-0762 (cartes de câblage Alpha SVM1-40S, SVM1-40L, SVM1-80 pour interface de type A/B), également confirmé lors de cette session.

Cartes de câblage SVM1 plus grandes :A16B-2202-0790/0991 (pour SVM1-240 et SVM1-360 de la série Alpha Type A/B).

L'A16B-2202-0471 est une carte spécifique au sein de cette famille complète de circuits imprimés de variateur Alpha — remplissant la fonction définie par son numéro de pièce spécifique dans le module de variateur applicable.

Informations clés sur le produit

Série Alpha — La fondation d'une génération

La série Alpha (Alpha et Alpha-i) a propulsé les machines-outils CNC FANUC à travers une ère de fabrication productive. Les disques de la série Alpha apparaissent dans :

Centres d'usinage :Axes servo X, Y, Z et broche principale, les servomoteurs et la broche partageant la même armoire de commande et s'appuyant sur le même bus DC PSM.

Centres de tournage :Un ou deux axes servo plus une broche — souvent configurés avec un Alpha PSM et deux modules SVM aux côtés d'un SPM.

Rectifieuses :Axes servo de précision où les performances de contrôle actuelles du variateur Alpha prennent en charge la rigidité servo élevée nécessaire à la précision de la profondeur de meulage.

Grands systèmes d'usinage :Configurations multi-axes avec plusieurs modules SVM2 et un SPM haute puissance, le tout coordonné à partir d'une seule armoire Alpha.

Les PCB de la série A16B-2202 constituent l'électronique interne qui fait fonctionner ces systèmes de variateur — l'A16B-2202-0471 contribue à cette infrastructure dans son rôle spécifique.

Scénarios d'application

Défaut PCB du module de commande Alpha :Un système d'entraînement CNC FANUC développe un défaut imputable à la carte A16B-2202-0471. La carte est identifiée par son étiquette à l'intérieur du module variateur. Le remplacement restaure la fonction du lecteur.

Remise à neuf du module variateur :Un atelier de service CNC spécialisé révisant un module d'entraînement de la série Alpha remplace l'A16B-2202-0471 dans le cadre d'un renouvellement complet de la carte interne.

FAQ

Q1 : Comment puis-je confirmer que la A16B-2202-0471 est la bonne carte pour mon module de commande Alpha ?

Lisez le numéro de pièce sur l'étiquette de la carte à l'intérieur du module de lecteur spécifique. S'il indique A16B-2202-0471, il s'agit du remplacement confirmé. Faites une référence croisée avec la liste des pièces de rechange du module variateur dans le manuel de maintenance de la série FANUC Alpha (B-65165E ou la version du manuel applicable) pour confirmer le rôle fonctionnel de la carte.

Q2 : A16B-2202-0471 est-il destiné aux applications de servoamplificateur ou d'amplificateur de broche ?

La série A16B-2202 couvre à la fois les cartes d'amplificateur de servo et de broche, avec des exemples confirmés, notamment les cartes de câblage SVM (servo) et les cartes de contrôle SPM (broche). L'A16B-2202-0471 à la position 047x se situe dans cette plage ; Confirmez à partir de la documentation du module de lecteur hôte quelle catégorie d'application s'applique.

Q3 : A16B-2202-0471 est-il compatible avec les générations de disques Alpha et Alpha-i (αi) ?

Les cartes de la série A16B-2202 couvrent plusieurs générations Alpha. Confirmez la compatibilité spécifique de la génération de lecteur à partir de la documentation du module hôte : les séries Alpha (A06B-6079, A06B-6087, A06B-6088) et Alpha-i (A06B-6096, A06B-6111) ont un matériel distinct. La compatibilité exacte du A16B-2202-0471 est confirmée par le tableau des pièces de rechange du manuel de maintenance applicable.

Q4 : Quelle sécurité de décharge s'applique avant d'accéder à A16B-2202-0471 à l'intérieur d'un module variateur ?

Les modules de variateur de la série Alpha contiennent des condensateurs de bus CC retenant une tension dangereuse après la coupure de l'alimentation secteur. Suivez la procédure d'attente de décharge dans le manuel de maintenance de la série FANUC Alpha pour le module concerné. Vérifiez la décharge du bus avec un voltmètre calibré avant d'ouvrir le boîtier d'un module de variateur.
