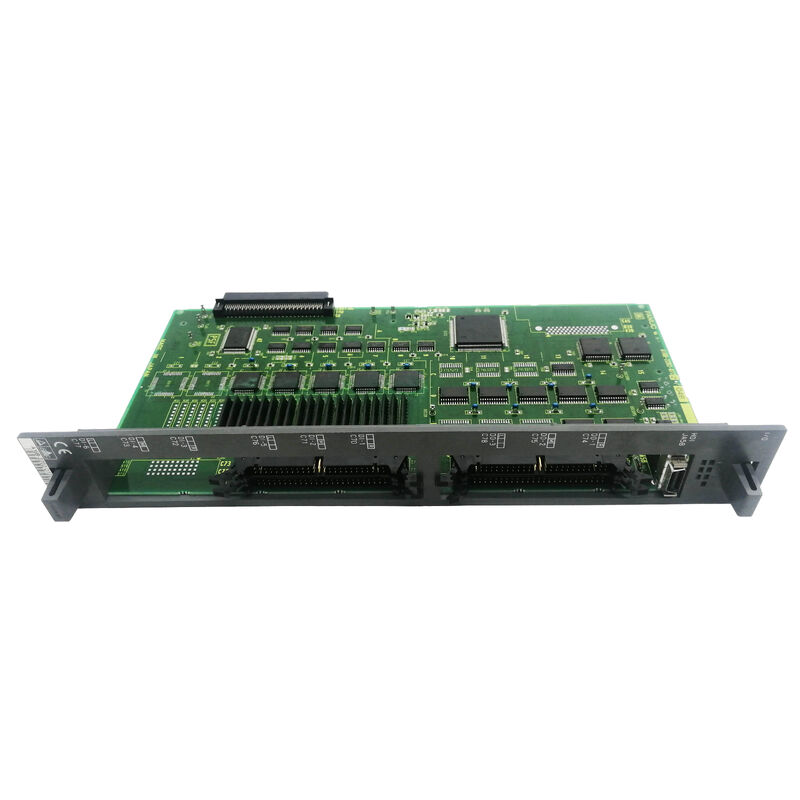

A16B-2202-0571 | Carte CPU Sub FANUC série 15-B — CPU F15-M / F15-T / SUB C / Centre d'usinage et de tournage CNC

Série 15-B — Plateforme CNC haute performance de FANUC

La série FANUC 15-B était le système CNC phare pour les applications d'usinage multi-axes et complexes exigeantes. Positionné au-dessus de la série 16/18 dans la gamme FANUC, le 15-B fournissait le nombre d'axes, la puissance de traitement et la capacité d'interpolation avancée requis pour :

Centres d'usinage complexes 5 axes (F15-M) :Contournage 5 axes simultanés, matrices et moules de haute précision, usinage de composants aérospatiaux.

Centres de tournage multi-tourelles et multibroches (F15-T) :Plusieurs tourelles, sous-broches, axes Y et fonctions de transfert de pièces nécessitant un nombre d'axes élevé et des séquences PMC complexes.

Le « B » de la série 15-B identifie la génération matérielle : la plate-forme 15 de deuxième génération avec une architecture de processeur mise à jour et des performances d'asservissement et de broche améliorées par rapport à la précédente 15-A.

Informations clés sur le produit

Sous-CPU — Le partenaire de traitement pour les axes étendus

La série FANUC 15-B utilise une architecture de traitement distribuée. La carte CPU principale gère les fonctions CNC de base : interpolation du code G, exécution de l'échelle PMC, affichage et communication. Lorsque le système est configuré pour un nombre d'axes élevé, la carte sous-CPU étend cette capacité :

Traitement des axes indépendants :Le sous-processeur s'approprie des axes d'asservissement supplémentaires, généralement ceux au-delà de la capacité du processeur principal de base. Il exécute sa propre commande de position et son propre traitement de retour pour ces axes étendus sur toute la bande passante de la boucle d'asservissement.

Fonctionnement parallèle :Le sous-processeur fonctionne en parallèle avec le processeur principal. Pendant que la CPU principale traite les axes sous son contrôle, la CPU secondaire traite simultanément les axes qui lui sont attribués. Les deux processeurs se synchronisent via le bus CNC partagé, offrant ainsi à l'opérateur un système multi-axes transparent et unifié.

Désignation « Sub C » :Le « Sub C » dans la description du produit identifie le niveau de capacité de ce sous-processeur. La série 15-B proposait plusieurs variantes de sous-processeurs à différents niveaux de traitement : le niveau C correspond à une capacité de traitement spécifique au sein de la famille de sous-processeurs 15-B.

Scénarios d'application

Défaut sous CPU du centre d'usinage 5 axes série 15-M :Un centre d'usinage F15-M développe des alarmes spécifiquement sur les 4ème et 5ème axes - les axes gérés par le sous-CPU - tandis que X, Y, Z continuent de fonctionner normalement. L'A16B-2202-0571 est identifié comme étant le défaut. Le remplacement rétablit le fonctionnement sur 5 axes.

Maintenance du sous-processeur du tour multi-tourelle série 15-T :Un centre de tournage à double tourelle F15-T avec contre-broche subit une remise à neuf du système de contrôle. L'A16B-2202-0571 est remplacé aux côtés de la carte CPU principale pour un renouvellement complet du système.

FAQ

Q1 : Quelle est la différence entre le A16B-2202-0571 (processeur secondaire) et le A16B-3200-0060 (processeur principal) pour la série 15-B ?

L'A16B-3200-0060 est la carte mère principale du processeur - la carte mère à laquelle toutes les autres cartes se connectent, gérant les principales fonctions CNC. L'A16B-2202-0571 est la carte sous-processeur : une carte processeur secondaire qui étend le nombre d'axes au-delà de la capacité de base du processeur principal. Les deux doivent être présents et fonctionnels pour qu’un système multiaxes série 15-B entièrement configuré fonctionne correctement.

Q2 : L'A16B-2202-0571 fonctionne-t-il dans les configurations 15-M et 15-T sans modification ?

Oui. La description de la carte confirme "PCB - 15M/T / F15B SUB CPU BOARD" — elle sert les deux configurations. Le programme PMC et les paramètres des axes CNC définissent les axes et les fonctions attribués au sous-CPU, et non à la carte matérielle elle-même. Aucune modification de la carte n'est nécessaire pour passer d'une configuration d'usinage à une configuration de tournage.

Q3 : Le remplacement de l'A16B-2202-0571 nécessite-t-il une sauvegarde des paramètres du sous-axe du processeur ?

Les paramètres CNC pour les axes contrôlés par le sous-processeur sont stockés dans les modules de mémoire SRAM principaux de la série 15-B, et non dans la carte sous-processeur elle-même. Le remplacement de l'A16B-2202-0571 n'affecte pas les données de paramètres stockées. Cependant, effectuez toujours une sauvegarde complète des paramètres avant toute maintenance de la carte principale ou de la carte CPU secondaire, par mesure de précaution.

Q4 : L'A16B-2202-0571 est-il spécifique à la série 15-B ou est-il également utilisé dans la série 15-A ?

La description du produit spécifie explicitement "F15B" — le 15-B (deuxième génération de matériel). La série 15-A utilisait une architecture matérielle différente. A16B-2202-0571 est la carte sub CPU 15-B et n'est pas compatible avec les systèmes 15-A.
