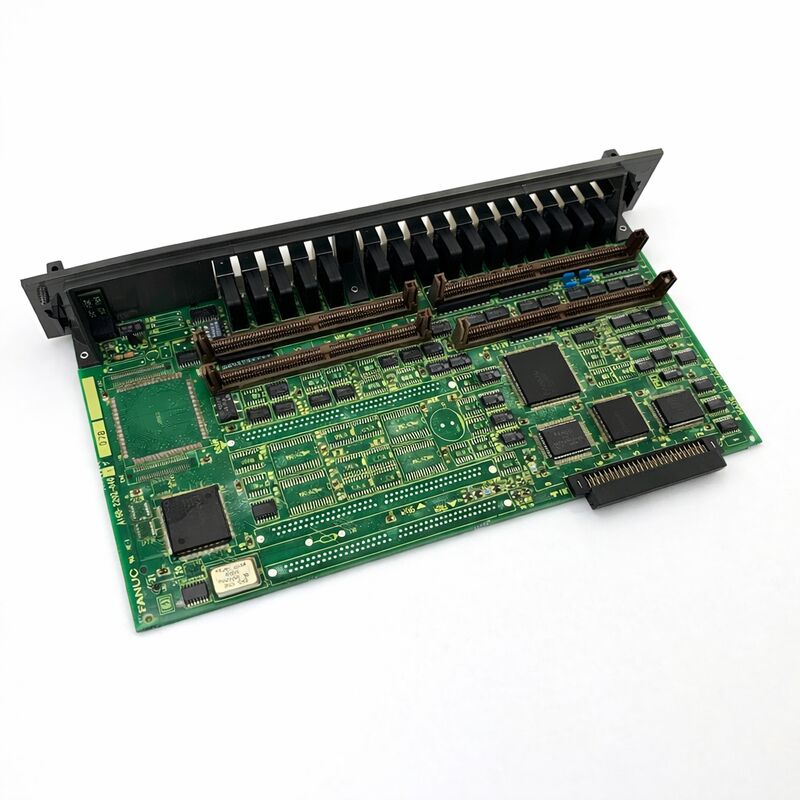

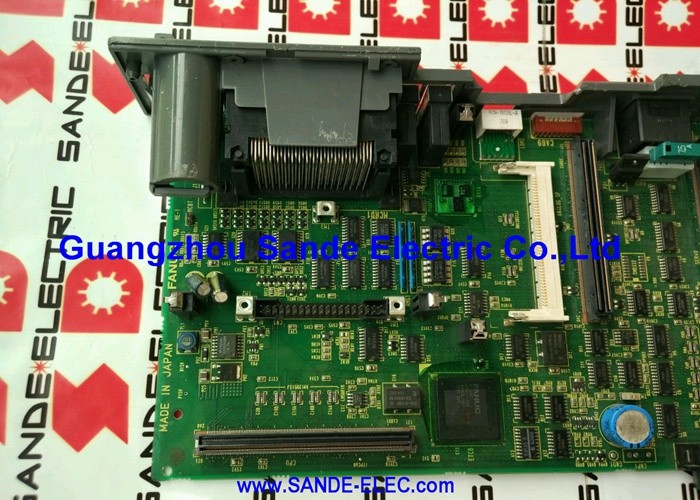

FANUC A16B-2202-0726 F16M / F16T PCB d'entrée / sortie 104DI / 72DO, sans saut à grande vitesse, série 16-A

Numéro de la partie:A16B-2202-0726 Les États membres doivent fournir des informations détaillées sur les mesures à prendre.

Nom du fabricant:Société FANUC (Japon)

Type de produit:Interface I/O PCB (plaque DI/DO)

Série de cartes:A16B-2202 Pour les appareils électroniques

Définition:PCB DI/DO: 104/72 sans dépassement à grande vitesse, F16M/T

Résumé

L'A16B-2202-0726 est la carte de circuit imprimé d'interface E/S pour les contrôleurs CNC F16M et F16T de FANUC ¢ les variantes du centre d'usinage et du centre de tournage de la série 16-A.Il fournit l'interface d'entrée et de sortie numérique discrète entre le contrôleur CNC PMC (Programmable Machine Controller) et les dispositifs de terrain de la machine-outil, transportant 104 entrées numériques et 72 sorties numériques par une seule carte.

The F16M and F16T controllers — successors to the earlier 16-A generation — were among the first FANUC CNC platforms to offer a genuinely high-capability control solution for production machining at competitive prices.

Ils exécutaient l'environnement de programmation standard FANUC, soutenaient le système d'entraînement Alpha et offraient le type de performances d'usinage que la fabrication de pièces de précision exigeait.

La carte d'entrée/sortie est le composant qui relie toute cette intelligence du contrôleur à la machine physique: le mécanisme de changement d'outil, le système de refroidissement, les interrupteurs de limite d'axe, les verrous de porte, l'hydraulique,et tous les éléments de commande discrets qui font d'un centre d'usinage un système de production complet.

La désignation "W/O High-Speed Skip" est un identifiant important.

The high-speed skip function allows the CNC to detect a high-speed skip signal from an in-process gauging probe or touch sensor and immediately record the current axis position without the latency of the standard I/O scan.

L'A16B-2202-0726 n'inclut pas ce circuit, il s'agit de la version pour les machines qui ne nécessitent pas de mesures en cours ou de mesures à grande vitesse.Son compagnon avec la fonction skip est l'A16B-2202-0725 (qui porte le même nombre de 104DI/72DO avec l'entrée skip ajoutée).

Principales spécifications

104DI / 72DO ¢ La capacité des points d'entrée/sortie

Un centre d'usinage contrôlé par le F16M génère beaucoup de trafic d'entrée/sortie.les interrupteurs de débit et de niveau du système de refroidissement, la position du système de palettes confirme, les entrées de défaut du convoyeur à puces, les capteurs de pression hydraulique, les entrées de sécurité de la porte verrouilléecommandes sur magnétophone pour toutes les fonctions pneumatiques et hydrauliques, les signaux des vannes de liquide de refroidissement, les feux d'indicateur et les sorties de démarrage du cycle.

Un centre d'usinage entièrement équipé peut facilement utiliser 60 à 80 points d'entrée et 40 à 50 points de sortie.

La capacité de 104/72 de l'A16B-2202-0726 donne au constructeur de la machine un espace pour une machine complète avec des options.

Les 72 sorties entraînent directement les bobines de relais 24 V CC de la machine, les soupapes électromagnétiques et les circuits d'indicateur.

Chaque circuit de sortie a un courant nominal défini généralement autour de 200mA par point qui correspond aux spécifications standard de bobine de relais industriel et de solénoïde.

Le dépassement de cette valeur peut endommager les transistors de sortie.

Le saut à grande vitesse: ce qui manque à cette planche et quand cela compte

La fonction de saut à grande vitesse s'applique aux machines équipées de sondes de mesure en cours de traitement, une sonde Renishaw ou Heidenhain qui mesure la pièce usinée pendant qu'elle est encore sur la machine,sans le retirer.

Lorsque la sonde entre en contact avec la pièce, elle génère un signal de saut.indépendamment de l'emplacement du cycle de balayage du PLC à ce moment-là.

L'E/S standard, comme l'A16B-2202-0726, traite les entrées sur le cycle de balayage du PMC.

Pour une sonde mesurant une caractéristique à des vitesses d'alimentation lentes, cette latence pourrait être acceptable.

Pour une mesure en cours de processus de haute précision aux vitesses d'alimentation généralement utilisées dans la production, la latence de l'analyse d'E/S standard est trop grande et le circuit de saut à grande vitesse est requis.

Si une machine équipée de l'A16B-2202-0726 a besoin d'une mesure en cours d'exécution ajoutée ultérieurement, la carte E/S doit être remplacée par l'A16B-2202-0725 pour obtenir l'entrée de saut à grande vitesse.

C'est un changement de matériel, pas un changement de paramètres.

Considérations relatives à l'approvisionnement et au remplacement

La carte A16B-2202-0726 est arrêtée. Lorsque la carte d'origine tombe en panne, le remplacement provient de la chaîne d'approvisionnement après-vente.Le 0726 (sans saut) et le 0725 (avec saut) sont des quantités connues avec des antécédents de service établisLes fournisseurs stockent souvent les deux variantes.

La procédure de remplacement est simple: échange de carte physique, confirmation de tous les sièges de connecteurs et vérification fonctionnelle par l'écran de diagnostic I/O du CNC.

There are no parameters specific to the I/O board that need to be configured — the PMC's I/O address assignments for this board are stored in the CNC's PMC parameters and survive the board swap unchanged.

Questions fréquentes

Q1: Plusieurs points de sortie sur l'A16B-2202-0726 ont cessé de fonctionner. Les commandes de sortie du PMC sont confirmées correctes. La carte a-t-elle échoué?

Plusieurs points de sortie morts avec des commandes PMC correctes sont compatibles avec une panne du transistor de sortie typiquement causée par un surcourant provenant d'un court-circuit ou d'un contrecoup inductif sur une charge connectée.

Vérifiez si les sorties défectueuses sont sur le même connecteur ou partagent un retour de terrain commun.

Si les fusibles de sortie sont installés pour le groupe de points défaillants, vérifiez-les d'abord.la section du pilote de sortie de la carte est défectueuse et le remplacement de la carte est requis.

Q2: Le CNC montre des alarmes de communication I/O impliquant l'A16B-2202-0726.

Après la réinstallation du connecteur, vérifiez la tension d'alimentation en courant continu de 24 V à la carte d'entrée/sortie.

Mesurer l'alimentation aux bornes d'entrée de 24 V de la carte, non à la source d'alimentation, pour détecter les baisses de tension dans le câblage d'alimentation.

Vérifiez également le câble de bus d'E/S entre la carte d'E/S et la carte principale du CNC pour tout dommage ou contact lâche.

Q3: La machine a besoin d'une capacité de mesure en cours d'exécution.

L'A16B-2202-0726 ne possède pas le circuit d'entrée de saut à grande vitesse requis pour la mesure de précision en cours de processus.Pour ajouter la mesure en cours de processus, la carte d'E/S doit être remplacée par la carte A16B-2202-0725 (qui a l'entrée de saut à grande vitesse).

Le programme PMC de la machine doit également être mis à jour pour gérer la logique de la sonde, et les paramètres CNC pour la fonction de saut nécessitent une configuration.

Q4: Certaines entrées sur le A16B-2202-0726 lisent intermittemment des états incorrects. Le câblage des entrées affectées a été vérifié et est correct.

Une erreur de lecture d'entrée intermittente avec confirmation du bon point de câblage à la dégradation du condensateur du filtre d'entrée sur la carte vieillissante.

Les condensateurs de filtres d'entrée lissent les signaux d'entrée 24V avant qu'ils n'atteignent les isolateurs optiques.

À mesure que les condensateurs vieillissent, leur efficacité de filtrage diminue, ce qui permet aux transitoires de bruit de produire de fausses lectures d'entrée.

Ce symptôme est dépendant de la température, il s'aggrave généralement à mesure que la carte se réchauffe en fonctionnement.

Q5: Un remplacement A16B-2202-0726 d'une machine différente du même modèle de la série 16-A est disponible. Peut-il être utilisé directement?

Un A16B-2202-0726 d'une plate-forme de contrôle identique est directement interchangeable ¢ la carte est un élément standard sans configuration spécifique à la machine.

La cartographie des adresses d'entrée/sortie du PMC pour cette carte est stockée dans les paramètres PMC du CNC, et non sur la carte elle-même.

Après l'installation de la carte de remplacement, les points d'E/S doivent fonctionner sans modification de paramètres.

Vérifier par l'écran de diagnostic I/O du CNC après l'installation pour confirmer que toutes les entrées et sorties attendues répondent correctement.
