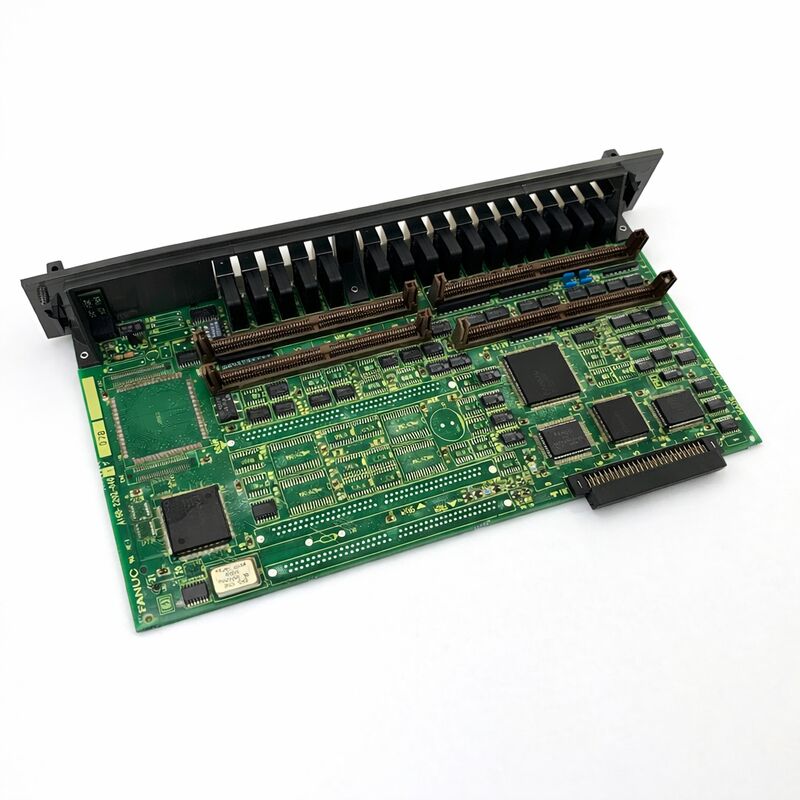

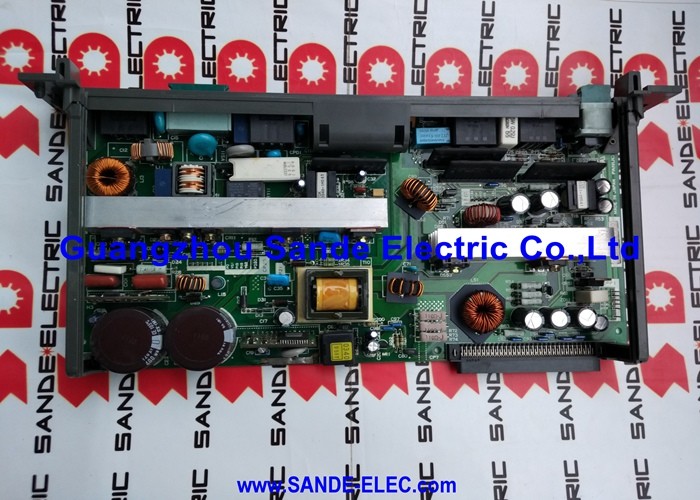

FANUC A16B-2202-0790 | Carte d'E/S du panneau opérateur — Série A16B-2202, Série 16 / 18, Origine Japon

Numéro de pièce : A16B-2202-0790

Fabricant : FANUC Corporation (Japon)

Type de produit : Carte d'E/S du panneau opérateur

Série de cartes : A16B-2202

Systèmes compatibles : FANUC Série 16 / 18 CNC et compatibles

Aperçu

L'A16B-2202-0790 est une carte de circuit imprimé d'entrées/sorties (E/S) pour panneau opérateur de la série A16B-2202 de FANUC. Cette carte appartient au groupe des cartes d'interface E/S dans l'écosystème des contrôleurs FANUC Série 16 et 18, qui connectent le programme échelle du PLC du contrôleur CNC au matériel du panneau opérateur de la machine-outil.

La série A16B-2202 couvre une gamme bien définie de ces cartes d'E/S — différentes variantes servent différents nombres de canaux d'entrée/sortie et configurations électriques — et la -0790 est une variante de cette famille établie.

Le but d'une carte d'E/S de panneau opérateur est direct : c'est l'interface électrique entre l'opérateur humain et le contrôleur CNC.

Lorsqu'un opérateur appuie sur un bouton de réglage de l'avance, sélectionne un mode sur le sélecteur de mode, ou appuie sur le bouton de démarrage du cycle, ces actions physiques produisent des signaux électriques.

La carte d'E/S reçoit ces signaux, les convertit en états numériques et les présente aux registres d'entrée du PLC. Le programme échelle du PLC lit ces entrées et répond en activant les fonctions CNC appropriées ou en pilotant les sorties machine appropriées.

Le chemin de retour est tout aussi important. Chaque voyant sur le panneau — le voyant de cycle en cours, l'indicateur de broche active, le voyant d'alarme — est piloté par la logique de sortie du PLC. Les circuits de sortie sur la carte d'E/S prennent ces commandes de sortie logiques et les convertissent en courant qui illumine les voyants physiques.

Spécifications clés

E/S du panneau dans l'architecture du système CNC

La relation entre le panneau opérateur et le contrôleur CNC est entièrement médiatisée par la carte d'E/S. C'est intentionnel.

Le câblage physique du panneau — des dizaines ou des centaines de conducteurs individuels pour les interrupteurs, les voyants et les sélecteurs — ne se connecte pas directement à la logique principale du contrôleur CNC. Il se connecte à la carte d'E/S. La carte d'E/S fournit le conditionnement du signal, la protection et l'interface électrique qui convertit les signaux de terrain en niveaux logiques compatibles avec le contrôleur.

Cette séparation sert plusieurs objectifs.

Le câblage de terrain du panneau peut transporter du bruit, des transitoires de commutation et du couplage croisé à partir de conducteurs d'alimentation à proximité.

Les circuits d'entrée de la carte d'E/S filtrent et débavent ces signaux afin que le PLC reçoive des données propres et fiables.

Les circuits de sortie sur la carte d'E/S pilotent les courants relativement élevés requis pour les voyants — des courants qui endommageraient les circuits logiques du contrôleur s'ils étaient connectés directement.

Le PLC communique avec la carte d'E/S via le bus série I/O Link de FANUC.

Cette connexion série signifie que la distance physique entre l'armoire du contrôleur et le panneau opérateur n'est pas limitée par la longueur des fils de signal individuels.

Le câble I/O Link transporte toutes les données de canal entre le contrôleur et la carte d'E/S sous forme de flux de données série à haute vitesse.

La carte d'E/S désérialise ces données et pilote les sorties physiques en conséquence.

Schémas de défauts et diagnostic

Les défauts de la carte d'E/S du panneau opérateur font partie des défaillances les plus visibles par l'opérateur dans un système CNC.

Le panneau est l'interface principale entre l'opérateur et la machine. Lorsque la carte d'E/S tombe en panne, la défaillance est immédiatement évidente : les boutons ne répondent plus, les indicateurs affichent des états incorrects, ou la machine refuse d'entrer en mode automatique car ses entrées de verrouillage de sécurité ne sont pas lues correctement.

Les écrans de diagnostic du PLC du CNC sont l'outil de diagnostic principal. Ces écrans affichent l'état en direct de chaque adresse d'E/S du système.

Un technicien expérimenté surveille l'adresse d'entrée d'un bouton spécifique du panneau tout en appuyant et relâchant physiquement le bouton.

Si l'adresse change d'état, le circuit d'entrée de ce canal est fonctionnel. Sinon, le défaut se situe dans la carte, le câblage ou le dispositif du panneau lui-même.

Plusieurs défauts d'entrée ou de sortie survenant ensemble — en particulier dans un groupe de connecteurs — suggèrent fortement un défaut de carte plutôt qu'un problème de câblage.

Les défauts de câblage individuels affectent généralement un seul signal à la fois ; les défauts de carte ont tendance à affecter plusieurs canaux partageant un pilote d'entrée ou de sortie commun.

Sélection de la carte d'E/S — La famille A16B-2202

La série A16B-2202 contient de nombreuses variantes servant différents nombres de canaux d'E/S et types électriques.

Les variantes se distinguent par leur nombre d'entrées, leur nombre de sorties, si elles incluent la fonction de saut haute vitesse (HDI) et leur type électrique (source ou puits).

Choisir le remplacement correct nécessite de connaître le numéro de pièce exact de la carte installée.

La variante -0790 sert sa configuration d'E/S spécifique au sein de la famille A16B-2202. La remplacer par une variante avec un suffixe différent — même avec un nombre de canaux similaire — risque un type électrique incorrect ou une affectation d'adresse d'E/S incompatible.

Toujours se procurer une correspondance exacte du numéro de pièce.

FAQ

Q1 : Le sélecteur de mode et certains boutons-poussoirs du panneau de la machine ont cessé de répondre après un événement de foudre à proximité. Le CNC n'affiche aucune alarme. L'A16B-2202-0790 pourrait-elle être endommagée ?

Les événements de foudre peuvent introduire des transitoires de tension dans les armoires de commande par l'alimentation électrique du bâtiment ou par de longs câbles provenant du panneau. Les cartes d'E/S sont directement connectées au câblage de terrain et peuvent absorber l'énergie transitoire de ce chemin.

Les circuits de protection d'entrée peuvent avoir échoué, laissant les canaux d'entrée non fonctionnels même si la carte est alimentée.

Le CNC n'affiche aucune alarme car le PLC fonctionne toujours — il ne reçoit tout simplement pas les signaux d'entrée du panneau.

Le remplacement de la carte est la réponse appropriée.

Q2 : Plusieurs voyants sur le panneau sont toujours allumés, quel que soit l'état réel de la machine. Qu'est-ce qui pourrait causer cela sur l'A16B-2202-0790 ?

Les sorties allumées en permanence avec un état logique PLC correct (le PLC commandant les sorties éteintes) indiquent une section de pilote de sortie défaillante sur la carte. Les pilotes de sortie peuvent avoir été endommagés par un défaut de câblage, une surtension sur l'alimentation des voyants, ou simplement par le vieillissement des composants.

Vérifiez que la tension d'alimentation des voyants est conforme aux spécifications.

Si elle est correcte et que le PLC commande les sorties éteintes, les circuits intégrés de sortie sur la carte ont échoué. Remplacez la carte.

Q3 : La connexion I/O Link entre le contrôleur et l'A16B-2202-0790 affiche une alarme d'erreur de communication. Le câble ne semble pas endommagé. Qu'est-ce qui doit être investigué ?

Une erreur de communication I/O Link avec un câble confirmé comme étant bon peut être causée par un conflit d'adresse I/O Link (si la carte a été récemment remplacée ou reconfigurée), un circuit d'interface I/O Link défectueux sur la carte, ou un problème avec l'interface I/O Link côté contrôleur.

Vérifiez le réglage de l'adresse I/O Link sur la carte par rapport aux paramètres d'affectation d'E/S du CNC.

Si l'adresse est correcte et que l'alarme persiste, le circuit d'interface I/O Link de la carte peut avoir échoué.

Q4 : Un technicien de maintenance a récemment travaillé à l'intérieur de l'armoire de la machine. Par la suite, certaines fonctions du panneau étaient erratiques. Aucun dommage visible n'est apparent. Que s'est-il passé ?

Les fonctions erratiques du panneau après des travaux dans l'armoire indiquent généralement un connecteur partiellement mal emboîté.

Le technicien a peut-être accidentellement dérangé un connecteur sur la carte d'E/S lors de travaux dans l'armoire. Coupez l'alimentation, localisez les connecteurs sur l'A16B-2202-0790 et réinsérez fermement chacun d'eux.

Vérifiez également tout câble qui aurait pu être accidentellement déconnecté ou pincé.

Dans la plupart des cas, cela résout le problème sans remplacement de carte.

Q5 : La machine a une commande 0i-TB, mais la documentation liste l'A16B-2202-0790 comme une carte Série 16/18. Peut-elle être utilisée ?

La compatibilité avec le 0i-TB dépend de la configuration des E/S du contrôleur. Certaines cartes d'E/S de la famille A16B-2202 sont utilisées sur plusieurs générations de contrôleurs FANUC lorsque l'architecture I/O Link et la plage d'adresses sont compatibles.

Confirmez la compatibilité de la carte spécifique avec la configuration 0i-TB en consultant la documentation électrique de la machine ou une référence de service FANUC.

N'installez jamais une carte dans une configuration où la compatibilité n'a pas été explicitement confirmée.
