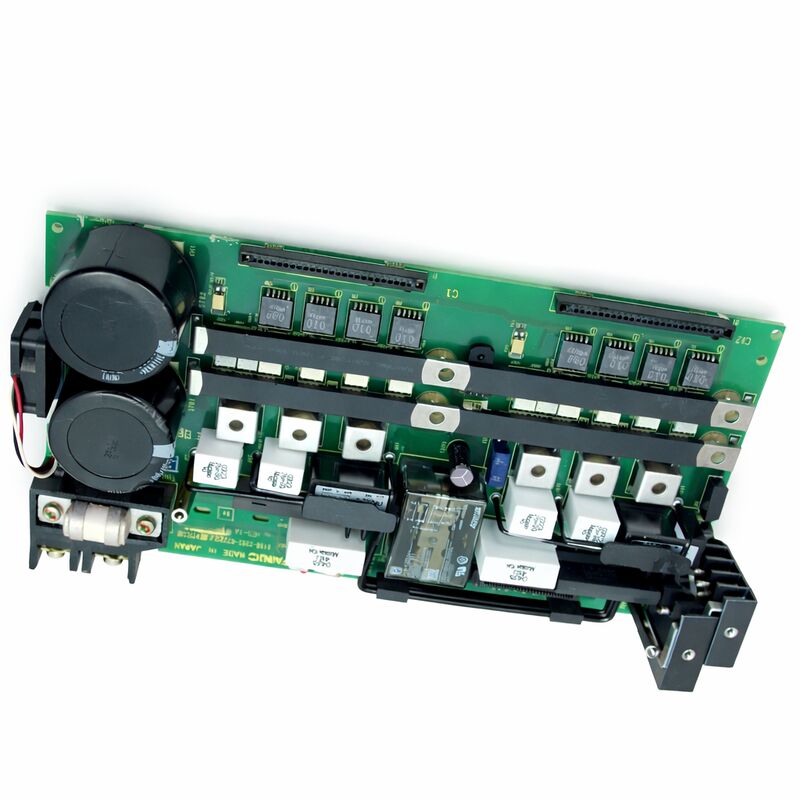

Carte Fanuc A16b-2202-0772 Unité d'entraînement Alpha A16B22020772 A16B-22O2-O772

FANUC A16B-2202-0772 | Carte d'interface opérateur E/S — Série A16B-2202, Série 16 / 18, Origine Japon

Numéro de pièce : A16B-2202-0772

Fabricant : FANUC Corporation (Japon)

Type de produit : Carte d'interface opérateur E/S

Série de cartes : A16B-2202

Systèmes compatibles : CNC FANUC Série 16 / 18 et compatibles

Aperçu

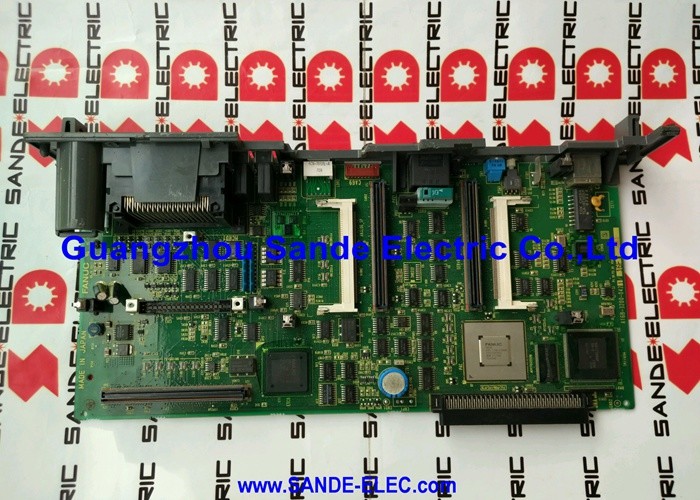

La A16B-2202-0772 est une carte de circuit imprimé d'interface opérateur E/S de la série A16B-2202 de FANUC. Elle appartient au groupe des cartes E/S de l'écosystème de contrôleurs FANUC Série 16 et 18 qui gèrent la communication entre le PMC du contrôleur CNC et le matériel de l'interface opérateur de la machine-outil.

Les cartes d'interface opérateur E/S transportent les signaux qui font fonctionner l'interface homme-machine : chaque pression de bouton sur le panneau de la machine est reçue par cette carte, et chaque état de voyant lumineux piloté par le programme échelle du PMC est émis par cette carte.

La série A16B-2202 couvre une gamme de cartes E/S FANUC pour les applications Série 16 et 18, couvrant différents nombres de canaux et types d'E/S.

Au sein de cette série, les variantes individuelles sont définies par leur nombre d'entrées, leur nombre de sorties et leur type électrique — déterminant les machines et les configurations de panneau qu'elles desservent.

La -0772 est une variante définie, configurée pour son application spécifique d'interface opérateur E/S dans la hiérarchie du système FANUC Série 16/18.

Ces cartes sont montées à l'intérieur de l'armoire du contrôleur et se connectent au câblage du panneau opérateur.

Elles reçoivent les signaux d'entrée des boutons, des interrupteurs à clé, des sélecteurs et des circuits d'arrêt d'urgence, et elles pilotent les signaux de sortie vers les voyants lumineux, les alarmes sonores et autres dispositifs de retour d'information du panneau.

Leur fiabilité est directement visible pour l'opérateur de la machine — une carte d'interface opérateur E/S défectueuse produit des réponses de panneau manquantes ou incorrectes qui sont immédiatement apparentes pendant le fonctionnement de la machine.

Spécifications clés

L'interface du panneau opérateur — Ce que fait cette carte

Le panneau opérateur d'une machine-outil CNC est le point où l'opérateur humain interagit avec la machine.

Depuis le panneau, l'opérateur démarre et arrête les programmes, sélectionne les modes de fonctionnement, active le mouvement des axes, contrôle les fonctions de la broche et du liquide de refroidissement, et accuse réception des alarmes.

Chacune de ces interactions nécessite un chemin de signal électrique physique entre le matériel du panneau et le contrôleur CNC.

La A16B-2202-0772 fournit ce chemin de signal côté entrée : lorsque l'opérateur appuie sur un bouton, le commutateur du panneau ferme un circuit. La carte E/S détecte cette fermeture et la présente au PMC comme un état d'entrée logique.

Le programme échelle du PMC lit cet état et répond — peut-être en activant un mode, en initiant une fonction ou en transmettant un signal au noyau NC.

Côté sortie, le PMC pilote les états des indicateurs : le mode est maintenant actif, la broche tourne, le changeur d'outils est prêt.

La carte E/S prend ces états de sortie logiques du PMC et applique un courant aux circuits des voyants lumineux ou aux bobines de relais connectés à ses bornes de sortie.

Chaque bouton du panneau et chaque indicateur du panneau de la machine passe par ce chemin logique.

La carte E/S est le matériel qui rend cela possible.

Conventions Source et Puits

Les cartes d'interface opérateur E/S de la série A16B-2202 sont produites dans des configurations électriques de type source et de type puits. Les deux types définissent la direction du flux de courant dans les circuits de commande de sortie.

Les sorties de type source fournissent du courant de la carte à la charge. La carte agit comme source de courant.

La charge — une lampe ou une bobine de relais — se connecte entre la borne de sortie de la carte et la masse. Lorsque le PMC active la sortie, la carte fait passer le courant à travers la charge.

Les sorties de type puits fournissent un chemin de courant vers la masse. La carte agit comme puits de courant.

La charge se connecte entre la tension d'alimentation et la borne de sortie de la carte. Lorsque le PMC active la sortie, la carte tire la borne de sortie vers la masse, complétant le circuit.

Le type de la carte installée doit correspondre au câblage du panneau. L'installation d'une carte de type source là où une carte de type puits est attendue — ou vice versa — produit une fonction de sortie de panneau incorrecte ou absente. Confirmez toujours le type électrique de la carte installée à partir de son étiquette avant de vous procurer un remplacement.

Symptômes de défaut et diagnostic

Lorsqu'une carte A16B-2202-0772 développe un défaut, les symptômes sont visibles sur le panneau opérateur. Les entrées qui ne s'enregistrent plus — les pressions de boutons qui ne produisent aucune réponse CNC — ou les sorties qui sont en permanence allumées ou éteintes indiquent un défaut de la carte ou un problème de câblage sur le terrain.

L'écran de diagnostic du PMC du CNC fournit l'outil de diagnostic direct. Surveiller le registre d'entrée tout en actionnant physiquement chaque commutateur confirme si la carte reçoit et transmet le signal.

Si le PMC affiche le bon état d'entrée lorsque le commutateur est actionné, la carte fonctionne pour ce canal.

Si le PMC n'affiche aucun changement lorsque le commutateur est actionné et que le commutateur et le câblage sont confirmés comme étant bons, le circuit d'entrée de la carte pour ce canal est défaillant.

Les défauts de sortie sont diagnostiqués de manière similaire en utilisant la fonction de forçage de sortie du PMC pour commander un état de sortie spécifique et en confirmant sur le panneau si la lampe ou le dispositif correspondant répond.

FAQ

Q1 : Plusieurs boutons du panneau opérateur ont cessé de fonctionner après une procédure de maintenance dans l'armoire du contrôleur. Le câblage semble intact. La A16B-2202-0772 pourrait-elle être défectueuse ?

Les travaux de maintenance dans l'armoire du contrôleur peuvent provoquer des perturbations involontaires des connecteurs. Avant de conclure que la carte est défectueuse, vérifiez que tous les connecteurs entre le câblage du panneau et la carte E/S sont correctement enclenchés.

Un connecteur partiellement délogé produit exactement le schéma que vous décrivez — plusieurs entrées défaillantes simultanément.

Réenclenchez tous les connecteurs, testez la fonction du panneau, et si le défaut persiste avec un enclenchement des connecteurs confirmé, examinez la carte pour détecter tout dommage.

Q2 : Les voyants lumineux du panneau sont tous allumés en permanence, quel que soit l'état du PMC. S'agit-il d'un défaut de la carte E/S ou d'un défaut de câblage ?

Les sorties en permanence allumées malgré un état PMC correct indiquent une condition de court-circuit dans le circuit de commande de sortie ou dans le câblage.

Vérifiez si la tension d'alimentation commune du circuit de la lampe est à son niveau correct — une surtension de l'alimentation peut provoquer l'allumage des lampes par des circuits de protection de commande de sortie dégradés.

Si la tension d'alimentation est correcte, surveillez le registre de sortie du PMC pour confirmer que le PMC commande l'extinction des sorties.

Si la commande du PMC est désactivée mais que les lampes restent allumées, la section de commande de sortie de la carte est probablement défaillante.

Q3 : La machine a été inondée de liquide de refroidissement et le panneau opérateur a cessé de fonctionner. La A16B-2202-0772 peut-elle être récupérée après une contamination par du liquide de refroidissement ?

La récupération dépend de l'étendue de la contamination et de la rapidité avec laquelle elle est traitée. Une carte exposée à une brume de liquide de refroidissement qui n'a pas encore provoqué de corrosion peut souvent être nettoyée avec un nettoyant de contact sans danger pour l'électronique et remise en service après un séchage complet.

Une carte qui a été immergée ou laissée humide pendant une période prolongée présente généralement des traces de corrosion qui ne peuvent pas être entièrement récupérées.

Inspectez sous grossissement après le nettoyage — une corrosion active sur les pistes de cuivre ou les pattes des composants est un signe que la carte n'est pas récupérable de manière fiable.

Q4 : Comment puis-je confirmer le type d'E/S (source ou puits) de ma A16B-2202-0772 installée avant de me procurer un remplacement ?

Lisez directement l'étiquette de la carte. L'étiquette de la carte installée identifiera le type d'E/S dans sa description ou sa ligne de spécification.

Si l'étiquette est endommagée, consultez la documentation électrique de la machine — le type de carte E/S est spécifié dans la section de configuration du contrôleur du manuel de maintenance de la machine.

Si aucune des deux n'est disponible, un technicien qualifié FANUC peut déterminer le type en mesurant les caractéristiques du circuit aux bornes de sortie de la carte avec un équipement de test approprié.

Q5 : Après avoir remplacé cette carte, le CNC affiche une erreur de communication du panneau opérateur qui n'existait pas auparavant. Que pourrait-il se passer ?

Une erreur de communication du panneau opérateur après un remplacement de carte indique généralement l'un des trois problèmes suivants : la carte de remplacement a une configuration d'adresse de lien E/S différente de l'originale, un connecteur n'est pas complètement engagé sur la carte de remplacement, ou la carte de remplacement a un défaut qui génère une condition d'erreur sur le bus de lien E/S.

Vérifiez d'abord les paramètres d'adresse du lien E/S et l'enclenchement des connecteurs.

Si les deux sont confirmés corrects, la carte de remplacement peut devoir être échangée.
