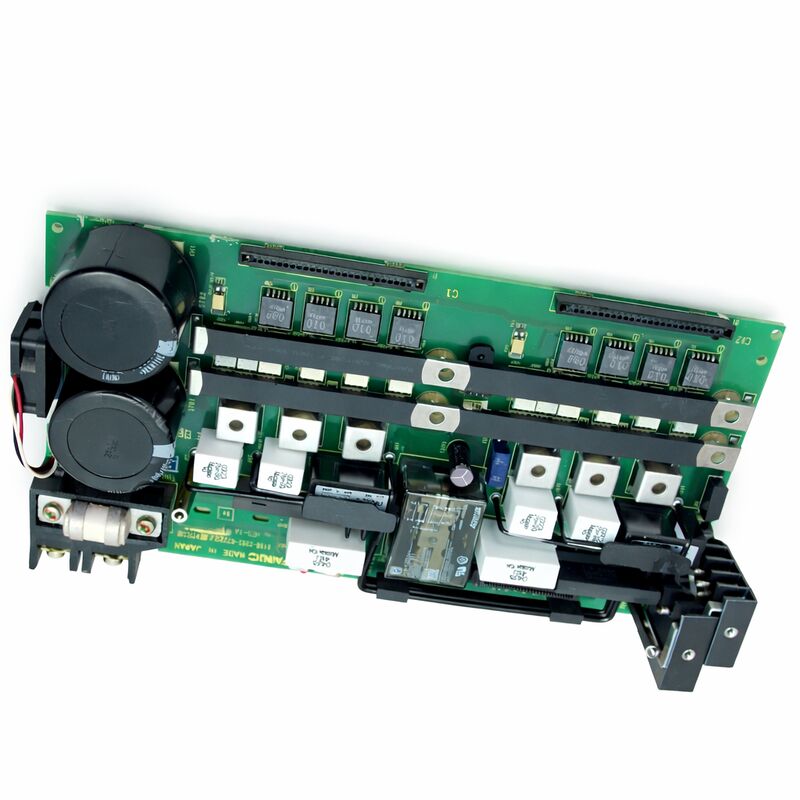

Carte Fanuc A16b-2202-0773 Unité d'entraînement Alpha A16B22020773 A16B-22O2-O773

FANUC A16B-2202-0773 | Carte d'interface d'E/S du panneau opérateur — Série A16B-2202, origine Japon

Numéro de pièce : A16B-2202-0773

Fabricant : FANUC Corporation (Japon)

Type de produit : Carte d'interface d'E/S du panneau opérateur

Série de cartes : A16B-2202

Systèmes compatibles : Systèmes de contrôle CNC FANUC

Aperçu

L'A16B-2202-0773 est une carte de circuit imprimé d'interface d'E/S de panneau opérateur de la série A16B-2202 de FANUC. Elle gère l'interface de signal entre le contrôleur CNC et le panneau opérateur de la machine — le panneau avant que l'opérateur utilise pour contrôler la machine.

Chaque bouton, interrupteur, sélecteur rotatif et indicateur sur le panneau opérateur se connecte au contrôleur via les chemins de signal d'E/S gérés par cette carte.

La série A16B-2202 couvre les cartes d'interface d'E/S de panneau opérateur sur plusieurs générations de contrôleurs CNC FANUC.

Ces cartes traduisent les entrées physiques du panneau opérateur — appuis sur les touches, interrupteurs de sélection de mode, démarrage du cycle, arrêt de l'avance, arrêt d'urgence — en signaux numériques sur lesquels le contrôleur CNC peut agir.

Elles pilotent également les indicateurs de sortie du panneau : les voyants qui indiquent à l'opérateur quel mode est actif, quelles fonctions sont activées et quel est l'état actuel de la machine.

Sans carte d'interface d'E/S de panneau opérateur fonctionnelle, le CNC n'a pas de chemin fiable pour les commandes de l'opérateur.

Le mouvement des axes peut encore être possible par des méthodes de paramètres directs, mais le fonctionnement normal de la machine via le panneau opérateur ne l'est pas.

Cette carte est une exigence fonctionnelle pour les opérations d'usinage de routine.

Spécifications clés

E/S du panneau opérateur — Le chemin du signal

Lorsqu'un opérateur appuie sur "Démarrage du cycle", la fermeture de ce bouton physique produit un signal de tension ou de masse qui voyage à travers un câble jusqu'à la carte d'interface d'E/S du panneau opérateur.

Le circuit d'entrée de la carte lit ce signal et rapporte l'état à la logique ladder du PLC du contrôleur CNC.

Le PLC lit l'entrée "Démarrage du cycle" et, si toutes les conditions sont remplies, initie le cycle d'usinage.

Ce chemin existe pour chaque bouton et interrupteur du panneau. Les interrupteurs de sélection de mode, les potentiomètres de réglage de l'avance, les touches de direction du jogging, le réglage de la vitesse de broche, les demandes de changement d'outil — chacun produit un signal que la carte d'E/S interface au CNC.

Du côté de la sortie, la carte reçoit des commandes du CNC — "allumer le voyant Cycle Actif", "activer l'indicateur Arrêt de l'avance" — et pilote les voyants correspondants du panneau.

La désignation "type source" décrit la convention de logique de signal.

Dans les E/S de type source, les circuits d'entrée de la carte détectent le courant circulant depuis le dispositif de terrain.

C'est l'une des deux conventions d'E/S industrielles courantes, et elle détermine la configuration du câblage du panneau.

Les dispositifs de terrain doivent correspondre au type d'E/S de la carte pour fonctionner correctement.

Série A16B-2202 — Cartes de panneau opérateur pour systèmes CNC

La série A16B-2202 couvre une gamme de variantes de cartes d'interface d'E/S de panneau opérateur, chacune avec des nombres de points d'E/S spécifiques, des types de logique de signal et des fonctionnalités adaptées à différentes configurations de plateformes de contrôleurs.

La série couvre les E/S standard du panneau dans différents nombres de canaux — combinaisons d'entrées et de sorties de 48, 64, 72, 96, 104 — et comprend des variantes avec des fonctionnalités telles que des entrées de saut à haute vitesse pour les cycles de palpage.

La variante -0773 occupe une position spécifique dans cette famille, définissant le nombre d'E/S et les fonctionnalités appropriés pour sa configuration système cible.

Comme pour les autres cartes d'interface d'E/S de panneau opérateur de cette série, la -0773 s'installe dans le rack du panneau opérateur et communique avec le contrôleur CNC via l'interface d'E/S du panneau.

Identifier la bonne variante est essentiel.

Les différents numéros de suffixe A16B-2202 ne sont pas interchangeables. Une carte incorrecte peut avoir la même taille physique et la même disposition de connecteur, mais une capacité de signal différente. Confirmez toujours le suffixe de la carte installée sur son étiquette avant de vous procurer un remplacement.

Identification des défauts — Défauts d'E/S du panneau opérateur

Lorsqu'une carte d'interface d'E/S de panneau opérateur tombe en panne, la panne se présente généralement selon l'un des trois schémas. Une panne complète de la carte rend toutes les fonctions du panneau inopérantes — les boutons ne font rien, les indicateurs s'éteignent ou s'allument tous.

Une panne partielle rend certaines fonctions du panneau inopérantes tandis que d'autres fonctionnent normalement — cela pointe souvent vers une section spécifique du tableau d'E/S de la carte ou un rail d'alimentation spécifique sur la carte.

Les pannes intermittentes — fonctions du panneau qui fonctionnent parfois et pas d'autres — proviennent souvent de problèmes de contact de connecteur plutôt que de la carte elle-même.

Avant de conclure que la carte est défaillante, vérifiez les connexions du câble du panneau aux deux extrémités, celle de la carte et celle du panneau.

Les câbles du panneau opérateur s'usent aux points de connexion en raison des assemblages et démontages répétés du panneau.

Un connecteur partiellement inséré ou un contact endommagé produit le même symptôme qu'une panne de carte.

Si les connexions sont confirmées bonnes et que le défaut persiste, la carte est le candidat au remplacement.

FAQ

Q1 : Plusieurs touches spécifiques du panneau ont cessé de répondre. D'autres fonctionnent normalement. L'A16B-2202-0773 est-elle en cause ?

Une panne sélective des touches — touches spécifiques non réactives tandis que d'autres fonctionnent — peut indiquer une panne de carte, mais est également compatible avec une panne de nappe de touches du panneau ou une panne de câble du panneau.

Testez en remplaçant d'abord le câble du panneau si possible.

Si le câble du panneau est confirmé bon, le défaut se situe soit dans la section E/S spécifique de la carte, soit dans les contacts de la nappe de touches pour ces touches spécifiques. Inspectez la nappe de touches sous les touches affectées pour détecter une contamination ou une usure.

Q2 : La machine affiche une alarme de panneau opérateur après une surtension. La carte présente une décoloration visible près d'un connecteur. Que faut-il faire ?

Une décoloration visible indique une défaillance de composant due à l'événement de puissance. N'essayez pas de rétablir le fonctionnement avec une carte endommagée — le défaut peut se propager à la carte mère du CNC via l'interface si le circuit endommagé applique des signaux incorrects.

Remplacez la carte. Vérifiez également la tension d'alimentation du panneau avant d'installer le remplacement pour confirmer que la condition de surtension est éliminée.

Q3 : Quelle est la différence entre les cartes d'E/S de panneau opérateur de type source et de type puits ?

Les cartes de type source fournissent du courant de la carte au dispositif de terrain. Le dispositif de terrain (bouton, interrupteur) connecte le chemin de courant à la masse pour activer l'entrée. Les cartes de type puits absorbent le courant du dispositif de terrain.

Le dispositif de terrain fournit une tension à l'entrée de la carte. Le câblage du panneau est différent pour chaque type — une carte de type source ne peut pas fonctionner correctement avec un câblage de terrain configuré pour le type puits.

Confirmez toujours la convention de câblage avant de vous procurer une carte de remplacement.

Q4 : La machine a été modernisée avec un nouveau panneau opérateur. Le panneau ne communique pas correctement avec le CNC. L'A16B-2202-0773 pourrait-elle nécessiter un remplacement ?

Dans un scénario de modernisation, le câblage du panneau et la convention d'E/S de la carte doivent correspondre. Si le panneau modernisé utilise une convention d'E/S différente (source vs puits) ou un niveau de signal différent, la carte peut devoir être remplacée par une variante compatible.

Confirmez également que le brochage du câble du panneau correspond à l'affectation du connecteur de la carte.

Un panneau mal câblé apparaîtra comme un défaut de carte, mais la carte n'est pas en cause.

Q5 : Une réparation au niveau des composants est-elle possible sur cette carte ?

La réparation au niveau des composants est possible pour des défaillances spécifiques — diodes de protection d'entrée endommagées, circuits intégrés de commande d'indicateur défaillants, contacts de connecteur oxydés.

Les circuits intégrés d'interface propriétaires de FANUC, s'ils sont endommagés, ne sont généralement pas disponibles indépendamment et rendent la réparation au niveau des composants peu pratique pour ces défauts.

Un service de réparation FANUC qualifié peut évaluer le mode de défaillance spécifique et conseiller sur la réparabilité.
