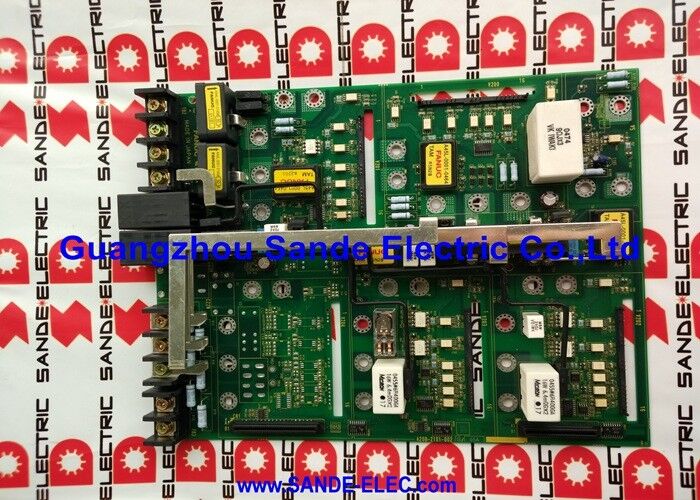

Carte de circuit imprimé CNC Fanuc d'occasion 300w Amp PCB A16B-2202-0840

A16B-2202-0840 | PCB série FANUC A16B-2202 — Gamme 084x / Carte d'entraînement Alpha / Système d'entraînement CNC de rechange

A16B-2202 — Famille de cartes de lecteur Alpha de FANUC

La série A16B-2202 est une famille confirmée de cartes de composants de variateur FANUC Alpha. Au sein de cette série, les cartes servent de cartes de câblage et de cartes PCB d'interface d'alimentation pour une gamme de modules de variateur FANUC Alpha, couvrant les servoamplificateurs, les modules d'alimentation et les variateurs de broche de la série A06B-6xxx.

Les cartes confirmées au sein de la série A16B-2202 couvrent les fonctions, notamment :

• Cartes de câblage pour modules SVM2 (servo à deux axes)
• Cartes d'alimentation pour Alpha PSM (Power Supply Modules)
• Cartes d'interface d'entraînement pour plates-formes d'entraînement d'asservissement et de broche

L'A16B-2202-0840 à la position 084x occupe la plage supérieure de la numérotation A16B-2202 confirmée.

Informations clés sur le produit

Cartes de câblage du variateur Alpha — Fonction standard

Les modules de variateur FANUC Alpha (série A06B-6xxx) utilisent des cartes de câblage de la série A16B-2202 comme couche d'interface d'alimentation à l'intérieur de chaque module de variateur. Ces planches :

Interface de l'étage de puissance :Connectez les dispositifs d'alimentation IGBT du module variateur à la carte PCB de commande — en acheminant les signaux de commande de grille, les sorties du capteur de courant et les signaux de défaut entre le matériel d'alimentation et l'électronique de régulation du variateur.

Routage des terminaux :Fournissez les points de connexion physiques pour les câbles moteur, les bornes de bus CC et les embases de signaux de commande, en acheminant proprement les chemins d'alimentation à courant élevé à travers la structure du module variateur.

Collecte des défauts :Recueillez les signaux de surintensité, de surchauffe et de défaut de bus provenant de l'étage de puissance et présentez-les au PCB de commande pour une action de protection.

Scénarios d'application

Défaut de la carte variateur A16B-2202 :Un système d'entraînement FANUC Alpha développe des défauts dans l'étage de puissance. L'A16B-2202-0840 est identifié par son étiquette à l'intérieur du module variateur. Le remplacement rétablit le bon fonctionnement du lecteur.

Entretien du variateur FANUC Alpha :Une installation de production qui gère les équipements de variateur FANUC Alpha stocke le A16B-2202-0840 pour le variateur spécifique dans lequel il est installé.

FAQ

Q1 : Comment puis-je confirmer que A16B-2202-0840 est la bonne carte pour mon lecteur FANUC Alpha ?

Lisez le numéro de pièce sur l'étiquette de la carte installée à l'intérieur du module variateur. S'il indique A16B-2202-0840, il s'agit du remplacement confirmé. Faites une référence croisée avec le tableau des pièces de rechange du manuel de maintenance de la série FANUC Alpha applicable pour confirmer la position de la carte dans le modèle de variateur spécifique.

Q2 : Quelle est la relation entre A16B-2202-0840 et le PCB de commande dans le même module variateur ?

Les modules de variateur FANUC Alpha contiennent deux cartes principales. L'A16B-2202-0840 gère les connexions de niveau de puissance : routage des commandes de grille, détection de courant et collecte des signaux de défaut de l'étage de puissance. Un PCB de contrôle séparé gère l'algorithme d'entraînement, la communication et la régulation des servos. Les deux doivent fonctionner correctement pour que le variateur fonctionne.

Q3 : Quels symptômes d'alarme du variateur indiquent un défaut du tableau de câblage A16B-2202-0840 ?

Les alarmes de l'étage de puissance — surintensité (SV401 ou similaire), défaut de grille IGBT ou anomalies de courant de phase apparaissant systématiquement lors de la validation du variateur — suggèrent un défaut de la carte de câblage du variateur. Si le PCB de commande, le moteur et l'alimentation sont testés correctement mais que les alarmes de l'étage de puissance persistent, A16B-2202-0840 est la priorité de diagnostic suivante.

Q4 : Quelles précautions ESD et de sécurité s'appliquent lors de la manipulation de l'A16B-2202-0840 ?

Mettez complètement le système d’entraînement hors tension. Vérifiez que la tension du bus CC est inférieure aux niveaux de sécurité avant d'accéder aux cartes internes. Les modules de variateur Alpha conservent la charge du bus après la mise hors tension. Poignée A16B-2202-0840 avec un bracelet antistatique sur une surface sécurisée ESD.
