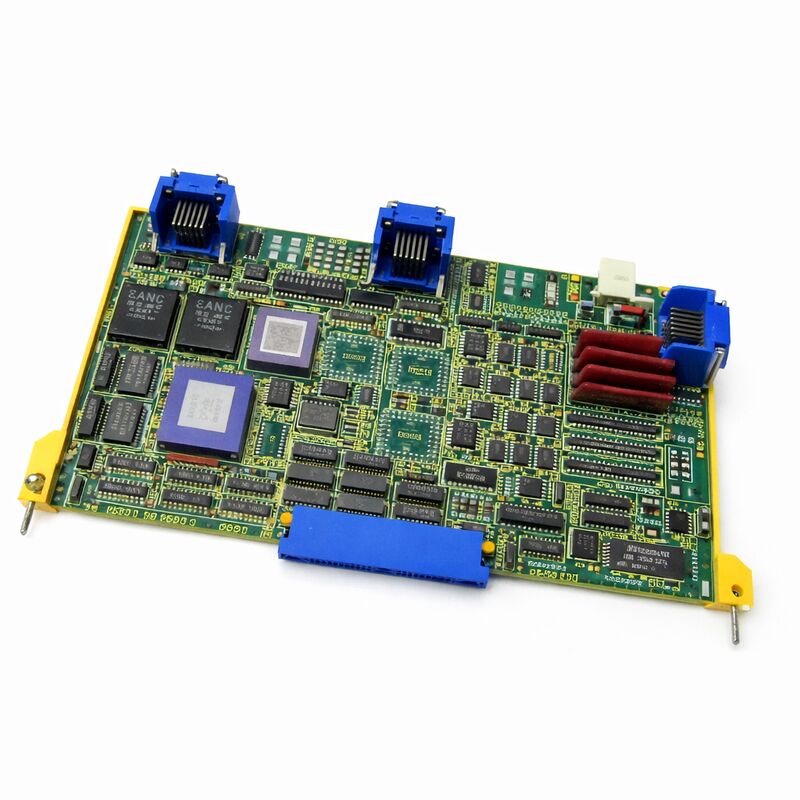

A16B-2203-0021 tableau de contrôle FANUC original A16B22030021 A16B-22O3-OO21

FANUC A16B-2203-0021 A16B-2203 Module de commande de circuits imprimés de série

Numéro de la partie:A16B-2203-0021: Les États membres doivent respecter les règles en matière de protection des données.

Nom du fabricant:Société FANUC (Japon)

Type de produit:Module de commande de PCB

Série de cartes:A16B-2203 Pour les appareils électroniques

Applications:Systèmes de commande CNC et d'automatisation FANUC

Résumé

Le circuit imprimé A16B-2203-0021 est une carte de circuit imprimé de la série A16B-2203 de FANUC, une famille de circuits imprimés à commande CNC qui comprend des circuits imprimés à entraînement servo, des modules de commande et d'expansion des axes,des cartes d'interface d'amplificateur à broche, des processeurs graphiques et des cartes de fonctionnement du système dans toute la gamme de contrôleurs CNC et d'automatisation de FANUC.

Cette série représente la génération de cartes associées aux plates-formes CNC de FANUC,fournissant les capacités fonctionnelles spécifiques que la famille A16B-2203 a été conçue pour fournir dans les configurations de contrôleurs qu'elle prend en charge.

La série A16B-2203 se distingue des séries A16B-2200, A16B-2201 et A16B-2202 par sa position fonctionnelle dans l'architecture des cartes FANUC.

Alors que les numéros de série antérieurs de la famille A16B-22xx couvraient l'E/S, la mémoire, le contrôle des axes et la logique du système pour les contrôleurs de première à mi-génération,la série A16B-2203 comprend des cartes fonctionnelles plus avancées, y compris des cartes d'interface servo haute performance, les circuits imprimés de commande à entraînement à broche et les cartes d'option d'expansion pour les contrôleurs nécessitant des capacités au-delà de l'ensemble matériel de base.

La carte A16B-2203-0021 remplit son rôle fonctionnel spécifique au sein de cette série.

La carte -0021 est l'une de ces cartes qui confère ses capacités spécifiques au système CNC FANUC dans lequel elle est installée.

Principales spécifications

La famille A16B-2203 fonctionnalités avancées de la carte CNC

La série A16B-2203 a été produite aux côtés de la série 16, 18, 21 de FANUC et des plates-formes CNC connexes.

Au sein de cette famille, différentes variantes répondent aux exigences matérielles spécifiques des entraînements, de l'expansion du mouvement, du contrôle des broches et des fonctions du système que ces contrôleurs exigeaient.

Certains membres de la famille A16B-2203 servent de circuits imprimés à entraînement servo montés directement dans les unités de servo-amplificateurs cardes qui exécutent les algorithmes de commande actuels, la rétroaction du codeur de processus,et de gérer les pilotes de la porte de l' étape de puissance.

D'autres fonctionnent comme des cartes d'option d'expansion d'axe qui ajoutent des axes contrôlés à un contrôleur sans nécessiter un sous-CPU séparé.interfaces de communication, ou des fonctions de surveillance.

L'ampleur de la série reflète l'approche modulaire de FANUC: une famille de préfixes, de nombreuses fonctions spécifiques, chacune optimisée pour son rôle.

L'A16B-2203-0021 contribue à sa fonction spécifique à cet écosystème.

Son installation dans la configuration du contrôleur qu'il sert permet la capacité qu'il fournit.

Travailler avec les cartes FANUC A16B-2203 anciennes

Les cartes de la série A16B-2203 sont des composants hérités selon les normes actuelles.

Les machines qui les contiennent ne sont pas un héritage au sens péjoratif – beaucoup représentent des actifs manufacturiers de grande valeur que leurs propriétaires ont l'intention de maintenir en production pendant des années.L'électronique est ce qui nécessite une attention, pas la machine elle-même.

L'entretien de ces machines dépend de l'accès aux cartes spécifiques qu'elles contiennent.

La chaîne d'approvisionnement du marché de l'après-vente des cartes de la série A16B-2203 comprend des unités excédentaires testées provenant de contrôleurs désactivés,des cartes professionnellement rénovées avec restauration au niveau des composants et tests fonctionnels, et des services de réparation qui traitent des défaillances de composants spécifiques au niveau de la carte.

Cette chaîne d'approvisionnement fonctionne efficacement pour les conseils de cette génération.

Lors de l'approvisionnement d'une carte de remplacement A16B-2203-0021, confirmez le numéro exact de la pièce sur l'étiquette de la carte installée.

La série A16B-2203 contient de nombreuses variantes, et les numéros de pièces qui diffèrent d'un seul chiffre peuvent remplir des fonctions complètement différentes dans le contrôleur.

La similitude physique entre les planches n'indique pas une compatibilité fonctionnelle.

Maintenance et diagnostic des défauts

L'identification du code d'alarme précis à partir de l'affichage d'alarme du CNC est la première étape de tout diagnostic.

Les codes d'alarme FANUC dans ces systèmes correspondent à des zones fonctionnelles spécifiques  alarmes de servocommunication, erreurs de commande d'axe, défauts d'interface de broche,les erreurs de communication E/S ont chacune des plages de codes d'alarme distinctes.

Avant de conclure qu'une carte a échoué, le connecteur associé à la carte doit être inspecté et remis en place.

Un nombre important de défaillances apparentes de la carte sont en fait des défaillances de connecteurs, des contacts oxydés, des connecteurs partiellement déconnectés,ou des broches de connecteur qui se sont pliées lors d'une opération de service précédente.

Ces défaillances sont beaucoup plus fréquentes que les défaillances réelles des composants de PCB et peuvent souvent être résolues sans remplacement de la carte.

Lorsque la carte est confirmée comme étant la source de défaut, le remplacement par une carte équivalente testée et la vérification fonctionnelle sont les étapes appropriées.

La vérification fonctionnelle confirmant que le contrôleur fonctionne correctement à travers la gamme de fonctions que le tableau permet doit être effectuée avant de remettre la machine en production.

Questions fréquentes

Q1: Le code d'alarme CNC indique la zone fonctionnelle desservie par la carte A16B-2203-0021.

Si l'alarme persiste, et si une carte confirmée de bonne qualité du même numéro de pièce est disponible pour un test de remplacement,Installez-le temporairement pour vérifier si l'alarme s'éteint..

Ce test d'échange isole définitivement le défaut de la carte par rapport aux circuits environnants.

Si une carte d'essai de remplacement n'est pas disponible, procéder à la confirmation du connecteur, puis mesurer toute tension du point d'essai documentée dans le manuel de maintenance du contrôleur avant de commander un remplacement.

Q2: Un remplacement testé A16B-2203-0021 a été installé et l'alarme d'origine a été éliminée, mais une nouvelle alarme différente est apparue.

Une nouvelle alarme après le remplacement du panneau qui élimine l'alarme d'origine est souvent une condition secondaire que le défaut d'origine masquait.

La nouvelle alarme est désormais la faute active. Enquêtez-la en utilisant la même approche diagnostique ∙ code d'alarme, documentation du code d'alarme, et vérification fonctionnelle de la zone vers laquelle la nouvelle alarme pointe.

Il est également possible que la carte de remplacement ait une révision matérielle légèrement différente dont l'interface nécessite un ajustement des paramètres;examiner la documentation relative aux modifications matérielles du contrôleur, le cas échéant.

Q3: La planche semble physiquement intacte. Vaut-il la peine de l'envoyer à un professionnel pour évaluation avant de décider de le remplacer ou de le réparer?

L'inspection physique détecte des dommages évidents, mais ne détecte pas la plupart des modes de défaillance ∙ la dégradation du condensateur, la dérive des transistors et les défaillances paramétriques des circuits intégrés ne produisent pas de signes visibles.

Pour un carton rare ou coûteux, une évaluation professionnelle avant son élimination est économiquement rationnelle.

Un service de réparation de circuits imprimés FANUC qualifié peut tester la carte dans des conditions électriques réalistes et déterminer si le défaut est une défaillance de composant réparable.

Une carte réparée avec une garantie de service de réparation est souvent la solution la plus rentable pour les variantes A16B-2203 rares.

Quatrième question: Comment stocker une carte de rechange A16B-2203-0021 pour maintenir sa fonctionnalité pendant une longue période?

Conserver dans un emballage antistatique d'origine ou équivalent. Maintenir une température ambiante stable et une humidité basse. Éviter les cycles de température Inspecter les contacts des connecteurs annuellement pour vérifier l'oxydation.

Étiquette clairement indiquant le numéro de pièce et la date de stockage. Pour les cartes avec des composants à batterie, vérifiez et remplacez la batterie avant qu'elle ne tombe en dessous du seuil de rétention.

Une planche bien rangée peut rester fonctionnelle pendant de nombreuses années en tant que pièce de rechange.

Q5: La machine approche de la fin de sa durée de vie de production prévue.

L'économie dépend de la valeur de production restante de la machine, le coût du remplacement de la carte par rapport à une mise à niveau CNC,et combien d'autres cartes héritées dans le contrôleur peuvent avoir besoin d'attention dans les années à venir.

Une mise à niveau CNC remplace l'ensemble du contrôleur par une plateforme moderne, éliminant le problème de disponibilité des cartes héritées mais nécessitant un investissement dans la mise en service, la réentrée de paramètres,et de recyclage des opérateurs.

Pour une machine dont la durée de vie reste considérable, le remplacement de la carte est généralement le choix le plus économique.

Pour une machine en fin de vie, l'investissement de mise à niveau peut apporter une meilleure valeur à long terme.
