Le module d'alarme Fanuc A16B-2203-0031 A16B22030031 A16B-22O3-OO31 peut être utilisé pour la commande d'alarme.

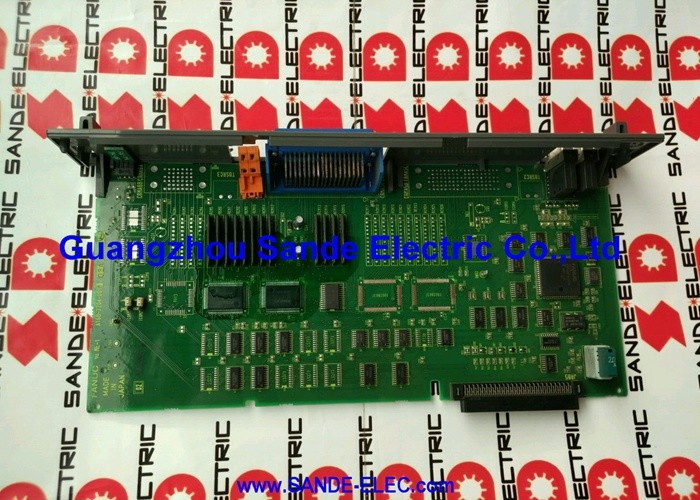

A16B-2203-0031 FANUC Série 16 Option 2 PCB 4 axes supplémentaires / Pas de sous-CPU / Affichage de l'état de la LED / A20B-2902-0070

Option 2 Élargissement de l'axe de la série 16

Le FANUC Série 16 CNC utilise une architecture d'expansion basée sur des fentes.La fente " Option 2 " reçoit la carte d'expansion d'axe la carte qui ajoute des canaux d'axe de servo au-delà de ce que fournit la carte principale.

L'A16B-2203-0031 remplit cette fente de l'option 2 avec 4 canaux d'axe supplémentaires.La carte principale de base de la série 16 gère les axes principaux (généralement 3 à 4 axes pour un centre d'usinage ou un centre de tournage standard)Lorsque l'application exige plus ̇ une machine avec une table tournante, une broche supplémentaire, un axe de changement de palettes,ou un axe dédié du chargeur d'outils ̇ l'A16B-2203-0031 fournit les servo-canaux pour les contrôler.

Informations clés sur le produit

Pas de sous-CPU

L'A16B-2203-0031 est leVariante non sous-CPUCela signifie que tous les calculs de commande d'axe pour les 4 axes supplémentaires sont effectués par le processeur principal de la série 16. Aucune unité de traitement séparée n'est dédiée à ces axes étendus.

Pour les machines où les 4 axes supplémentaires fonctionnent à des vitesses modestes et ne nécessitent pas les caractéristiques de traitement en temps réel les plus exigeantes,le processeur principal gère la charge de calcul ajoutée sans dégradation des performancesLes axes additionnels plus simples, les tables rotatives, les indiceurs de palettes, les moteurs de chargeurs d'outils, relèvent généralement de cette catégorie.

Cela contraste avec l'A16B-2203-0033, qui comprend un sous-CPU dédié spécifiquement pour les applications de la série 18 nécessitant un traitement indépendant pour les axes supplémentaires.

Affichage de l'état de la LED

Le panneau avant de l'A16B-2203-0031 est équipé d'une alarme LED et d'un affichage d'état.

Affichage de la séquence d'allumage:Le modèle LED change à travers des états définis pendant la séquence de démarrage du CNC. Un modèle arrêté ou incorrect aide à localiser les défauts de démarrage sur la carte Option 2.

Indication d'alarme:Lorsqu'une alarme de servo sur l'un des axes supplémentaires se produit,la LED de la carte de l'option 2 fournit le premier indicateur d'alarme visible au niveau de la carte, utile pour diagnostiquer les alarmes d'axe sans avoir accès à l'écran de l'opérateur CNC.

Scénarios d'application

Élargissement du centre d'usinage à 4 axes:Un centre d'usinage de la série FANUC 16 MB a besoin d'un 5e axe pour une table d'indexation rotative. La carte A16B-2203-0031 Option 2 est installée dans l'emplacement de l'option 2, le servomodule A20B-2902-0070 est monté,et les paramètres sont rechargésLe cinquième axe devient accessible au CNC.

Remplacement après défaillance de la carte de l'option 2:Un centre d'usinage équipé de l'A16B-2203-0031 émet des alarmes spécifiquement sur les canaux d'axe supplémentaires.Le remplacement rétablit le fonctionnement de l'axe supplémentaire.

Questions fréquentes

Q1: L'A16B-2203-0031 peut-il être installé sans le servo-module A20B-2902-0070?

L'A20B-2902-0070 est le servo module de commande qui se branche sur la carte A16B-2203-0031 Option 2. Le servo module fournit le traitement de la boucle de servo pour les axes supplémentaires.les canaux d'axe supplémentaires ne peuvent pas fonctionnerLors de la commande de l'A16B-2203-0031, confirmez si le servo module est également nécessaire ou si un A20B-2902-0070 existant peut être transféré de la carte d'origine.

Q2: Après avoir installé l'A16B-2203-0031, pourquoi tous les paramètres et programmes doivent-ils être rechargés?

Le CNC-Shopping confirme que l'installation nécessite une recharge des paramètres et du programme.Le système effectue une détection matérielle au démarrage; un décalage entre les données de configuration stockées et le matériel détecté peut entraîner un démarrage incorrect du CNC.Les paramètres de rechargement permettent au CNC de reconnaître et de configurer correctement les nouveaux axes supplémentaires.

Q3: Quel est le nombre total maximal d'axes sur une CNC de la série 16 avec A16B-2203-0031 installé?

Le système de base de la série 16 prend en charge 4 axes sur la carte principale.Il couvre les configurations de machines-outils les plus complexes dans la gamme d'applications cibles de la série 16.. Confirmer le nombre d'axes configuré maximum à partir de la documentation spécifique de la série et du modèle de la CNC.

Q4: L'A16B-2203-0031 est-il compatible avec les systèmes CNC de la série 18?

Pour les applications de la série 18 nécessitant 4 axes supplémentaires, la carte A16B-2203-0033 (avec sous-CPU) est la bonne.Les séries 16 et 18 utilisent différentes variantes de carte d'option 2 confirmer la carte applicable pour le CNC spécifique avant de commander.

Q5: Quelles alarmes indiquent que la carte A16B-2203-0031 Option 2 a échoué?

Les signaux d'alarme affectant spécifiquement les canaux des axes supplémentaires (des 5e aux 8e axes,en fonction de la configuration) tandis que les canaux de l'axe principal continuent à fonctionner normalement sont caractéristiques d'une défaillance de la carte de l'option 2Les alarmes d'axe, les erreurs de servocommunication sur les axes supplémentaires seulement ou les alarmes de démarrage pointant vers l'emplacement de l'option 2 sont des indicateurs de diagnostic.Références croisées des codes d'alarme avec la référence d'alarme matérielle de la série 16 dans le manuel de maintenance.
