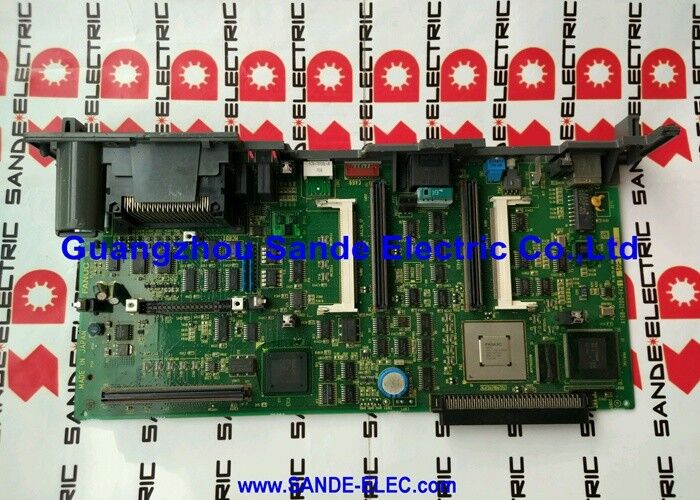

Le module d'alarme Fanuc A16B-2203-0033 A16B22030033 A16B-22O3-OO33 est utilisé pour les systèmes d'alarme de type Fanuc.

A16B-2203-0033 ∙ FANUC Série 18 Option 2 sous-CPU PCB ∙ 4 axes supplémentaires / sous-CPU dédié / traitement indépendant de l'axe

PCB de sous-CPU ️ Traitement indépendant pour les axes supplémentaires

La différence critique entre l'A16B-2203-0033 et l'A16B-2203-0031 est lasous-CPU- un processeur dédié qui gère le calcul servo pour les 4 axes supplémentaires indépendamment du processeur principal du CNC.

Dans l'A16B-2203-0033, le sous-CPU assume l'entière responsabilité du traitement en temps réel de la boucle de servo des axes supplémentaires: lecture de la rétroaction de position, calcul de l'erreur suivante,générer des commandes de vitesseLe processeur principal délègue ce traitement au sous-CPU plutôt que de le gérer en interne.

Cette architecture présente un avantage direct pour la production: les axes supplémentaires se comportent avec les mêmes caractéristiques de réponse de la boucle de servo que les axes principaux.Le sous-CPU maintient une bande passante de traitement dédiée pour les 4 canaux supplémentaires, indépendamment de ce que le processeur principal calcule simultanément pour les axes primaires.

Informations clés sur le produit

Lorsque le traitement par sous-CPU est nécessaire

Les axes supplémentaires d'une machine CNC de série 18 complexe ne sont pas toujours des fonctions auxiliaires simples.

Contournement de haute précision:Une machine avec 4 axes principaux et 4 axes supplémentaires effectuant simultanément l'interpolation pour un profil de pièce complexe.

Les axes synchronisés:Applications where additional axes must maintain tight synchronisation with primary axes — twin-turret turning with synchronised X1/X2 and Z1/Z2 motion requires each axis to respond identically to the same commanded path.

Opérations auxiliaires à grande vitesse:Les axes de revêtement d'outils ou de changement de palettes fonctionnant à leur vitesse nominale maximale, où tout retard dans le calcul du servo affecte le temps de cycle.

Dans tous ces cas, le sous-CPU du processeur A16B-2203-0033 assure que les axes supplémentaires disposent de ressources de traitement dédiées ils ne sont pas en concurrence avec les axes primaires pour l'attention du processeur principal.

Scénarios d'application

Série 18 MB avec exigence de 8 axes:Un centre d'usinage horizontal complexe avec échangeur de palettes, table tournante et inclinaison de l'axe B nécessite 8 axes contrôlés simultanément.L'A16B-2203-0033 fournit les 4 axes supplémentaires avec le traitement sous-CPU assurant tous les 8 axes maintenir la cohérence de la réponse de servo pendant le contournement complet 8 axes.

Option 2 remplacement de la carte de sous-CPU:Un CNC de la série 18 MB développe des alarmes sur les canaux d'axe supplémentaires (axes 5?? 8). Le traitement du sous-CPU est isolé comme source de défaut.Le remplacement par l'A16B-2203-0033 rétablit le traitement indépendant pour les 4 axes supplémentaires.

Questions fréquentes

Q1: Quelle est la différence architecturale entre A16B-2203-0031 et A16B-2203-0033?

L'A16B-2203-0031 est pour la série 16 et n'a pas de sous-CPU. Le processeur principal gère tout le traitement axiale, y compris les 4 canaux supplémentaires.L'A16B-2203-0033 est pour la série 18 et comprend un sous-CPU dédié pour les 4 axes supplémentairesLe sous-CPU fournit une bande passante de traitement dédiée et indépendante pour ces axes, assurant des performances de servo constantes indépendamment de la charge principale du CPU.

Q2: L'A16B-2203-0033 peut-il être utilisé sur une CNC de la série 16?

Le protocole de bus interne et l'affectation des connecteurs de la carte correspondent à l'architecture de contrôle de la série 18.L'installation d'une carte de la série 18 Option 2 dans une série 16 CNC entraîne une incompatibilité matérielle.

Q3: Le sous-CPU de A16B-2203-0033 nécessite-t-il un chargement séparé du logiciel?

Le sous-CPU de la carte Option 2 reçoit son logiciel de la mémoire principale du système CNC.La version du logiciel servo résidant dans les modules FROM du CNC régit le comportement du sous-CPU via le bus interne du CNC. Aucun firmware séparé n'est chargé sur la carte du sous-CPU par l'utilisateur. Le CNC initialise le sous-CPU lors du démarrage.tous les paramètres CNC (y compris les paramètres d'axe supplémentaires) doivent être réglés correctement après l'installation.

Q4: Quelle différence de performance est perceptible entre les variantes de l'option 2 sous-CPU et non sous-CPU?

Pour les applications où les axes supplémentaires remplissent des fonctions simples et peu exigeantes (positionnement auxiliaire lent), la différence est indétectable en production.Pour les applications où tous les 8 axes se contournent simultanément à des vitesses d'alimentation élevées, la variante à sous-CPU maintient la fréquence de mise à jour de la boucle de servo pour les axes supplémentaires, la variante non à sous-CPU nécessiterait que le processeur principal gère plus d'axes,réduisant potentiellement le temps de traitement disponible par axe.

Q5: Tous les paramètres doivent-ils être rechargés après le montage d'un A16B-2203-0033 de remplacement?

Comme pour l'A16B-2203-0031, le remplacement de la carte Option 2 nécessite une recharge complète des paramètres pour s'assurer que le CNC configure correctement le matériel.Données d'outilAprès le montage de l'A16B-2203-0033, effectuez une restauration complète des paramètres et vérifiez que les 8 axes s'initialisent et fonctionnent correctement avant de reprendre la production.
