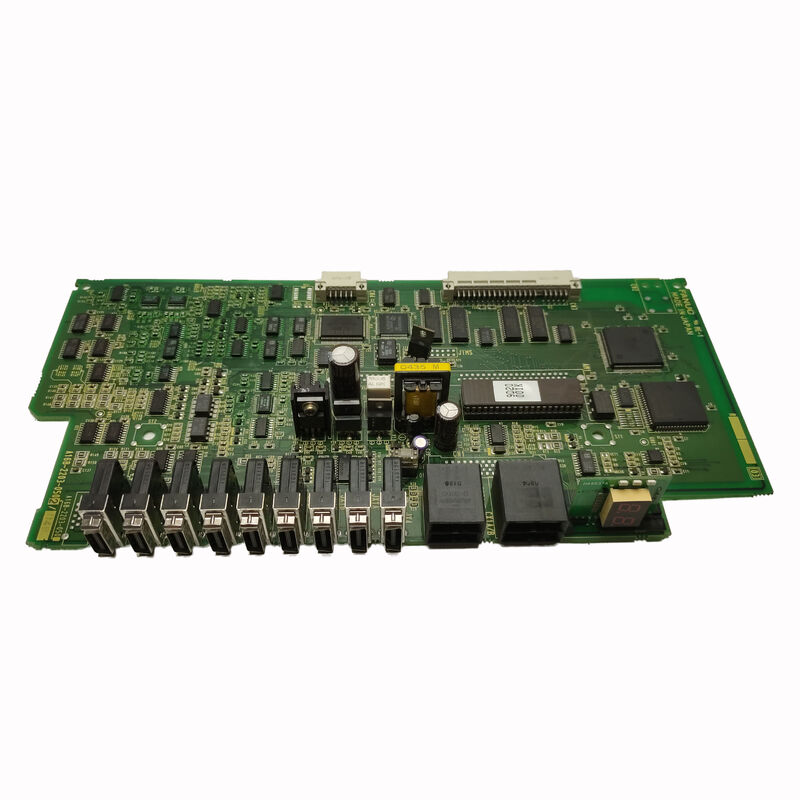

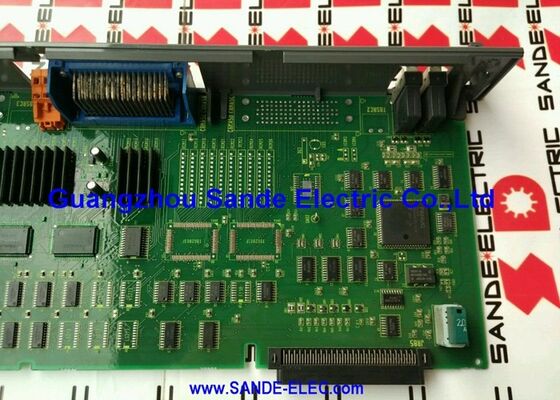

FANUC A16B-2203-0090∙ Robo Moniteur PCB Série A16B-2203, Système de surveillance et de contrôle de carte pour FANUC CNC et contrôleurs robotiques, Série 16/18/21, Japon Origine

Résumé

LeLe nombre d'équipements utilisés est déterminé en fonction de l'échantillon.porte la désignation "ROBO" un marqueur dans la nomenclature des PCB de FANUC qui identifie les cartes associées à la gamme de produits FANUC de commande de robot et d'intégration robot-CNC.

La série A16B-2203 couvre une gamme de cartes de commande et d'interface spécialisées: cartes d'alimentation pour les contrôleurs de robots (A16B-2203-0370 pour R-J3iB, A16B-2203-0910 pour R-30iA/R-30iB),des cartes de régulation d'axe et de dilatation d'E/S, les cartes d'interface DeviceNet (A16B-2203-0190) et les cartes de surveillance/contrôle comme l'A16B-2203-0090. Chaque carte de la série remplit une fonction spécifique dans l'architecture du système de contrôle plus large.

Le rôle du PCB du moniteur ROBO est distinct du rôle de la carte principale du processeur.

Lorsque le processeur principal exécute le programme CNC ou robot, gère le contrôle servo et gère l'échelle PMC,la carte de moniteur gère les fonctions d'observation et de contrôle au niveau du système la couche électronique responsable de savoir que le système fonctionne dans les paramètres attendus, communiquer l'état aux modules connectés et aux systèmes de surveillance externes, et signaler les conditions qui nécessitent une intervention de maintenance avant qu'elles ne deviennent des défauts d'arrêt de la machine.

Dans les applications CNC robotisées et reliées aux robots,La surveillance de l'état du système revêt une importance particulière, car les conséquences d'une défaillance non détectée peuvent se propager rapidement à travers une cellule robot-machine coordonnée..

Un robot qui continue à fonctionner avec un circuit de sécurité détérioré ou un CNC qui continue à fonctionner avec une fonction de surveillance de la position défaillante peut causer des dommages à l'outillage, des pièces usagées,ou dans les cas graves, des incidents de sécurité.

Le PCB du moniteur fait partie de la couche de détection pertinente pour la sécurité du système,C'est pourquoi sa défaillance génère généralement des alarmes qui arrêtent le fonctionnement plutôt que de permettre au système de continuer dans un état dégradé.

Principales spécifications

La série A16B-2203 Comprendre la famille

La série de cartes A16B-2203 est l'une des familles de cartes les plus diversifiées du catalogue de pièces de FANUC. The -2203 prefix identifies boards from a common era and physical standard in FANUC's PCB architecture — typically the Series 16/18 through early i-series generation — but the last four digits distinguish widely different functions:

-0090 (ce tableau):ROBO moniteur de PCB ¢ système de surveillance et de contrôle, applications CNC reliées à un robot.

-0110: Je suis désolé.Servo-add-on ou module d'interface servo-extension de commande.

- 0190:Interface de communication de bus de terrain pour les contrôleurs de robot.

- 0200:Interface PLC PCB machine d'entrée/sortie et intégration PLC.

- 0291:Contrôle graphique sur PCB traitement d'affichage pour la série 15/150 CNC.

-0370: Je suis désolé.L'unité d'alimentation électrique pour les contrôleurs de robot R-J3iB.

-0910: Je vous en prie.L'unité d'alimentation électrique pour les contrôleurs de robot R-30iA/R-30iB.

This diversity means that a part number in the A16B-2203 series tells you the board is from a specific FANUC hardware generation but says little about its function without looking at the last four digits.

Lorsque vous achetez un remplacement A16B-2203-0090,il est essentiel d'utiliser le numéro exact de la pièce ̇ les autres variantes A16B-2203 avec des numéros superficiellement similaires sont des cartes entièrement différentes avec des fonctions différentes., différents connecteurs et différentes exigences d'installation.

Indicateurs LED

L'une des caractéristiques les plus utiles de l'A16B-2203-0090 est sa gamme d'indicateurs d'état LED.

Dans l'architecture du système de contrôle de FANUC,Les LED de diagnostic sur les cartes individuelles servent de première ligne d'informations de maintenance avant de connecter tout équipement d'essai ou d'accéder aux écrans de diagnostic logiciels du CNC, un ingénieur en maintenance peut observer les états des LED sur les panneaux individuels pour déterminer quelle partie du système est en bon état et laquelle a une défaillance.

Les LED du PCB du moniteur ROBO indiquent généralement:

État de la puissance:Confirmer que les rails d'alimentation interne de la carte (+5V, ±15V) sont conformes aux spécifications.Une LED à puissance sombre lorsque le système est alimenté indique une panne de courant au niveau de la carte , le fusible de protection a explosé, ou une trace de puissance endommagée.

Statut de la communication:Indiquant l'état de la liaison de données de la carte avec d'autres modules. Une LED de communication clignotante ou éteinte lorsque le système est en marche indique une défaillance de communication de bus qui peut se produire sur cette carte,sur le module récepteur, ou dans l'arrière-plan qui les relie.

État de l'alarme:Une ou plusieurs LED qui s'allument lorsque la carte a détecté une condition d'erreur dans les circuits qu'elle surveille.constante ou clignotante .

Ces états LED, combinés avec les codes d'alarme affichés sur le panneau d'opérateur du CNC,permettre à un ingénieur en maintenance expérimenté de localiser une défaillance sur une carte ou un circuit spécifique avant le retrait ou le remplacement d'un module.

Les défaillances de diagnostic attribuées à l'A16B-2203-0090

Lorsque le moniteur ROBO du PCB tombe en panne, le système génère généralement des codes d'alarme dans des catégories liées à la surveillance de l'état du système, à la communication entre modules ou à des circuits de surveillance de la sécurité spécifiques.

Le défi dans le diagnostic est que ces catégories d'alarme peuvent également être générées par des défauts ailleurs dans le système: une connexion défectueuse, un mauvais contact de fond,ou un problème d' alimentation peut imiter une panne de carte de moniteur.

L'approche systématique de diagnostic est la suivante: confirmer d'abord que les tensions d'alimentation sont correctes aux connecteurs de la carte; ensuite confirmer que tous les connecteurs sont bien connectés et que tous les câbles sont bien fixés.

Si l'alimentation et les connexions sont confirmées correctes et que l'alarme persiste, remplacer l'A16B-2203-0090 par une carte de bonne qualité connue (si disponible) pour confirmer que la défaillance se déplace avec la carte.le tableau est confirmé défectueux.

Si la faute demeure, le problème est ailleurs dans le système.

Questions fréquentes

Q1: Quels codes d'alarme sur le contrôleur CNC ou le robot indiquent spécifiquement que l'A16B-2203-0090 a échoué?

Les codes d'alarme spécifiques dépendent de la génération de contrôleur CNC ou de robot dans laquelle la carte est installée.

Dans les systèmes CNC de la série 16/18 FANUC, les alarmes au niveau du système de la série 900 (parité DRAM, parité SRAM,Les défauts de la carte de moniteur peuvent être associés à des défauts de la carte de moniteur (ou à des défauts de la carte de moniteur) ou à des alarmes spécifiques liées au moniteur dans la série 300-400..

Le contrôleur de robot (génération R-J2 ou R-J3) génère des alarmes de catégorie SRVO (servo) ou SYST (système) pour les défauts de circuit du moniteur.

Consultez le manuel d'entretien de la génération de contrôleur spécifique pour identifier les codes d'alarme associés aux défauts de la carte de moniteur et les comparer avec les états des LED de la carte elle-même.

Q2: L'A16B-2203-0090 peut-il être réparé ou le remplacement est-il la seule option?

La réparation au niveau des composants est en principe possible ̇ la carte n'est pas irréparablement complexe ̇ mais la faisabilité pratique dépend du mode de défaillance.Si la panne est due à une panne d'un composant discret (régulateur de tension), IC logique, composant passif) qui peuvent être identifiés et remplacés par un équipement de retraitement SMD approprié, la réparation est possible.

Si la panne entraîne des dommages aux traces internes multicouches de la carte (par un événement de surtension ou des dommages physiques), la réparation devient impraticable.dans la mesure du possible, réparation des panneaux de la série A16B-2203.

Les services d'échange (réception d'une unité testée et rénovée en échange de la carte défectueuse) sont la voie de service la plus courante pour cette partie.

Q3: L'A16B-2203-0090 est-il utilisé uniquement dans les machines CNC ou uniquement dans les applications reliées au robot?

La désignation "ROBO" indique le contexte d'application principal de la carte, la gamme de produits FANUC pour le contrôleur robot et l'intégration robot-CNC.

Cependant, certains systèmes CNC FANUC qui incluent des fonctions de coordination de robot (tels que les systèmes CNC multi-axes avec contrôle intégré de l'axe du robot) utilisent également des cartes de la famille ROBO.

La réponse définitive pour une machine spécifique se trouve dans la liste des pièces de cette machine ou dans le manuel de connexion matérielle si le A16B-2203-0090 figure dans la configuration de cette machine,c'est la carte correcte indépendamment du fait que la machine est un CNC pur, un robot, ou un système hybride.

Q4: Combien d'indicateurs LED sont sur l'A16B-2203-0090 et quelle est leur signification diagnostique?

Le nombre exact et l'étiquetage des indicateurs LED varient selon la révision de la carte, mais les cartes de moniteurs de la série A16B-2203 comportent généralement entre 4 et 12 LED couvrant l'état de l'alimentation, l'état de la liaison de communication,et indication de défaut.

Les positions des LED et leur signification sont documentées dans l'appendice du manuel d'entretien du contrôleur qui décrit la disposition physique du PCB.

Les LED les plus immédiatement utiles sont les indicateurs de bonne puissance. Si une LED de puissance est éteinte lorsque le système est alimenté, aucun diagnostic logiciel n'est nécessaire; la faute est dans le circuit d'alimentation de la carte.

Q5: Le système fonctionne normalement lorsqu'il est froid, mais génère des alarmes sur la carte de moniteur après le réchauffement.

Temperature-dependent faults that appear after warm-up and clear when the system cools down point to a thermally marginal component on the board — typically an electrolytic capacitor with increased ESR at operating temperature, une jonction de semi-conducteurs qui devient fuyante lorsqu'elle est chaude, ou une jonction de soudure avec une micro-fissure qui s'ouvre sous expansion thermique et se ferme lorsqu'elle est froide.

Ce mode de défaillance est caractéristique d'une carte vieillissante ou sous stress ESD qui touche à la fin de sa durée de vie.

The temporary workaround (allowing the system to cool before restarting) is not a maintenance solution — the board should be replaced before the thermally-induced fault becomes permanent and causes unplanned downtime in production.
