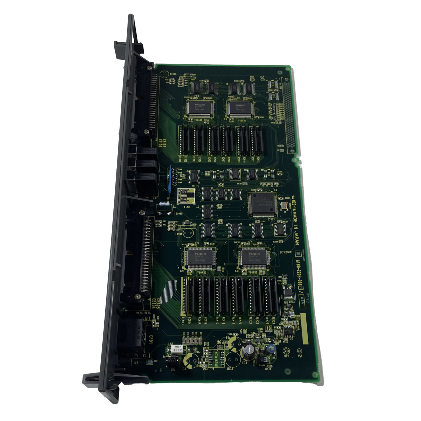

A16B-2203-0111 FANUC Zero-C C6 PCB d'entrée/sortie 80DI / 56DO / série 0-C et 0-D

C6 La configuration d'entrée/sortie moyenne

Au sein de la famille de cartes d'entrée/sortie A16B-2203-01xx pour la CNC FANUC série 0-C, trois niveaux de capacité répondent à différentes exigences de complexité de la machine-outil:

Les positions de C6 (A16B-2203-0111) entre le C7 entièrement spécifié et le C5 minimum. Its 80/56 DI/DO count covers the I/O requirements of mid-complexity CNC machine tools — machines that need more than the basic C5 provides but do not reach the full signal complement of a complex machining centre with automatic pallet changers and tool magazines.

Cela fait du C6 la spécification correcte pour:

• Centres de tournage CNC standard à deux axes avec une automatisation modérée
• Centres d'usinage CNC compacts sans échangeurs de palettes
• Machines de broyage à interface mécanique modérée
• Machines où les 24 entrées et 16 sorties supplémentaires du C7 ne seraient tout simplement pas utilisées

Principales spécifications

Connexion de l'échelle PMC Comment fonctionne le tableau

L'A16B-2203-0111 se connecte à la logique d'échelle PMC (Programmable Machine Controller) de la série 0-C CNC via l'interface série I/O Link. Le PMC exécute la logique de séquence de la machine:

1. Scanner d'entrée:Chaque cycle de PMC, la carte lit les 80 états de terminaux d'entrée, les interrupteurs de limite, les capteurs, les boutons du panneau de l'opérateur, les signaux de confirmation et les transmet au PMC.
2. Mise à jour de sortie:Chaque cycle de PMC, le PMC écrit des commandes de sortie aux 56 canaux de sortie de la carte, activant les pompes de liquide de refroidissement, les bobines de relais, les soupapes électromagnétiques, les lampes indicateurs.
3. Séquence de la machine:Le PMC évalue les marches de l'échelle par rapport aux états d'entrée actuels et détermine les états de sortie effectivement la logique de séquence de la machine-outil.

Lorsqu'A16B-2203-0111 échoue, la lecture des entrées et la sortie s'arrêtent, le PMC perd le contact avec les dispositifs de champ de la machine.

Scénarios d'application

Échec de la carte d'entrée/sortie du centre de virage 0-TC:Un tour CNC FANUC 0-TC développe des alarmes PMC affectant les fonctions de chucking hydraulique et de liquide de refroidissement. La carte A16B-2203-0111 C6 est identifiée comme la faute. Le remplacement rétablit toutes les entrées / sorties de la machine 80/56.

centre d'usinage compact 0-MC:Un petit centre d'usinage CNC sans échangeur de palettes utilise les spécifications C6 I/O. 80 entrées et 56 sorties couvrent le verrouillage, la porte, le liquide de refroidissement, leet les signaux de freinage des axes confortablement dans la capacité C6.

Questions fréquentes

Q1: L'A16B-2203-0111 (C6) peut-il remplacer l'A16B-2203-0110 (C7) si le C7 n'est pas disponible?

Uniquement si le programme PMC utilise 80 entrées ou moins et 56 sorties ou moins. Si le programme PMC de l'appareil s'adresse à des signaux de l'intervalle 81104 DI ou 5772 DO,Ces signaux n'existent pas sur la carte C6. Confirmez l'utilisation des points d'entrée/sortie de la machine à partir de la documentation de l'échelle PMC avant de remplacer une carte de capacité inférieure.

Q2: L'A16B-2203-0111 fonctionne-t-il aussi bien avec les commandes de la série 0-D que avec les commandes de la série 0-C?

Oui, les cartes d'entrée/sortie de la série C A16B-2203-01xx sont confirmées pour les contrôles d'ère 0-C et 0-D (et 0-F).Configurations 0-TF la même compatibilité s'étend au C6 A16B-2203-0111 au sein de la même famille de cartes.

Q3: Quels sont les connecteurs utilisés sur A16B-2203-0111?

La carte C6 a moins de positions de connecteurs peuplées que la C7 (qui transporte M18, M1, M20, M2, M19).Confirmer la disposition exacte du connecteur à partir du manuel de connexion matérielle de la série 0-C pour la configuration spécifique de la machine.

Q5: Le remplacement de l'A16B-2203-0111 nécessite-t-il des modifications du programme PMC?

Le programme PMC utilise des numéros d'adresse d'E/S, et non des identifiants spécifiques à la carte.Un remplacement similaire de l'A16B-2203-0111 avec la même carte C6 rétablit la communication E/S sans aucune modification du programme PMC.
