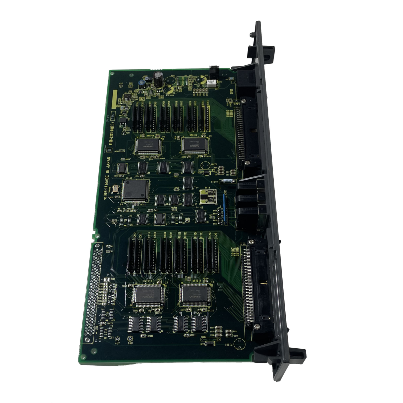

La carte de mémoire Fanuc A16B-2203-0110 A16B22030110 A16B-22O3-O110

A16B-2203-0110 | PCB d'E/S FANUC Zero-C C7 — 104DI / 72DO / Montage en surface / 0-C / 0-D / 0-F / Remplace A16B-1212-0220

C7 — La carte d'E/S entièrement spécifiée

L'A16B-2203-0110 est la C7 — la carte d'E/S la plus haute capacité de la famille A16B-2203-01xx. Ses 104 entrées numériques et 72 sorties numériques représentent le complément d'E/S complet pour une machine-outil CNC série 0-C entièrement équipée.

104 entrées numériquescouvercle : verrouillages des portes de la machine, interrupteurs de fin de course d'axe (dépassement et position de référence), orientation complète de la broche, codage de la position du magasin d'outils, confirmation de la pression hydraulique, capteur de niveau de liquide de refroidissement, mandrin serré/desserré, confirmation de la contre-pointe, capteurs de position de palette, contacts du sélecteur de mode du panneau de commande, étapes de priorité d'avance, étapes de priorité de vitesse de broche, surveillance de la chaîne d'arrêt d'urgence et tous les signaux d'achèvement des fonctions auxiliaires.

72 sorties numériquesentraînement : relais de pompe de liquide de refroidissement, démarrage de pompe hydraulique, contacteurs de démarrage/direction de broche, solénoïdes de desserrage de frein d'axe, solénoïde de verrouillage de porte, relais d'avance/rétraction du magasin d'outils, solénoïde de serrage de mandrin, relais de pince de palette, voyants lumineux (cycle actif, liquide de refroidissement activé, alarme, fonctionnement de la broche) et toutes les sorties de relais M-code.

Pour les machines complexes, en particulier celles équipées de changeurs d'outils automatiques, de systèmes de palettes ou de multiples fonctions auxiliaires, la capacité totale du 104/72 C7 est la spécification correcte.

Spécifications clés

Montage en surface – La carte de dernière génération

L'A16B-2203-0110 est « la version à montage en surface de la sortie d'entrée complète de spécification C7 » — sa construction est entièrement SMD (Surface Mount Device). Cela le distingue du précédent A16B-1212-0220, que DNC Electronics confirme comme étant l'ancienne version « non montée en surface ».

La transition de la construction non CMS à la construction CMS a apporté :

• Densité de composants plus élevée sur la même zone de carte
• Résistance aux vibrations améliorée pour l'élimination des joints de soudure traversants
• Meilleure adéquation à la production automatisée

L'A16B-2203-0110 est la carte C7 de génération actuelle, adaptée aux « commandes 0-C de dernière génération » — des machines construites au fur et à mesure de la maturation du matériel 0-C. Les machines 0-C antérieures peuvent porter le A16B-1212-0220.

Scénarios d'application

Remplacement de la carte C7 du centre d'usinage 0-MC :Un centre d'usinage FANUC 0-MC équipé d'un changeur d'outils automatique utilise la carte A16B-2203-0110 C7 pour son interface machine complète 104/72. La carte développe des défauts intermittents. L'échange contre un A16B-2203-0110 testé restaure la fonction E/S complète.

Tour double tourelle 0-TD :Un tour CNC 0-TD à double tourelle avec deux tourelles et un mandrin hydraulique utilise la carte C7 — les 104 entrées prennent en charge l'ensemble des signaux provenant des encodeurs de position de tourelle, des capteurs hydrauliques et du panneau de commande.

FAQ

Q1 : L'A16B-2203-0110 peut-il remplacer directement l'A16B-1212-0220 dans une ancienne machine 0-C ?

Les deux sont des cartes d'E/S C7 (104/72 DI/DO) et occupent la même position fonctionnelle. L'A16B-2203-0110 est la "dernière version de la carte d'entrée-sortie C/D équipée de commandes 0C de dernière génération" et l'A16B-1212-0220 est l'ancienne version non SMD. Dans la plupart des applications 0-C, l'A16B-2203-0110 peut remplacer l'A16B-1212-0220, mais la note d'échange de FanucWorld indique : « L'ÉCHANGE DOIT ÊTRE UN A16B-2203-0110 » — ce qui signifie que les programmes de crédit d'échange nécessitent des numéros de carte correspondants. Pour un remplacement standard, confirmez la compatibilité matérielle à partir de la documentation spécifique de la machine.

Q2 : Quelles sont les désignations des connecteurs sur A16B-2203-0110 ?

L'A16B-2203-0110 utilise les connecteurs Honda M18, M1, M20 (DI/DO) et M2, M19 (sorties). Le jeu de connecteurs complet pour la configuration 104/72 C7 est confirmé dans le manuel de connexion matérielle FANUC série 0-C/0-D.

Q3 : A16B-2203-0110 fonctionne-t-il sur les systèmes CNC 0-C et 0-D ?

Oui. "Exécuter le contrôle OC ou la configuration OD, OF dans laquelle cette E/S fait l'interface entre la CN et le MC." DNC Electronics confirme également la compatibilité avec les configurations 0-MD, 0-TD, 0-TTD, 0-MF, 0-TF et 0-TTF – la gamme complète des dernières variantes CNC de la série 0 utilisant la carte d'E/S C7.
