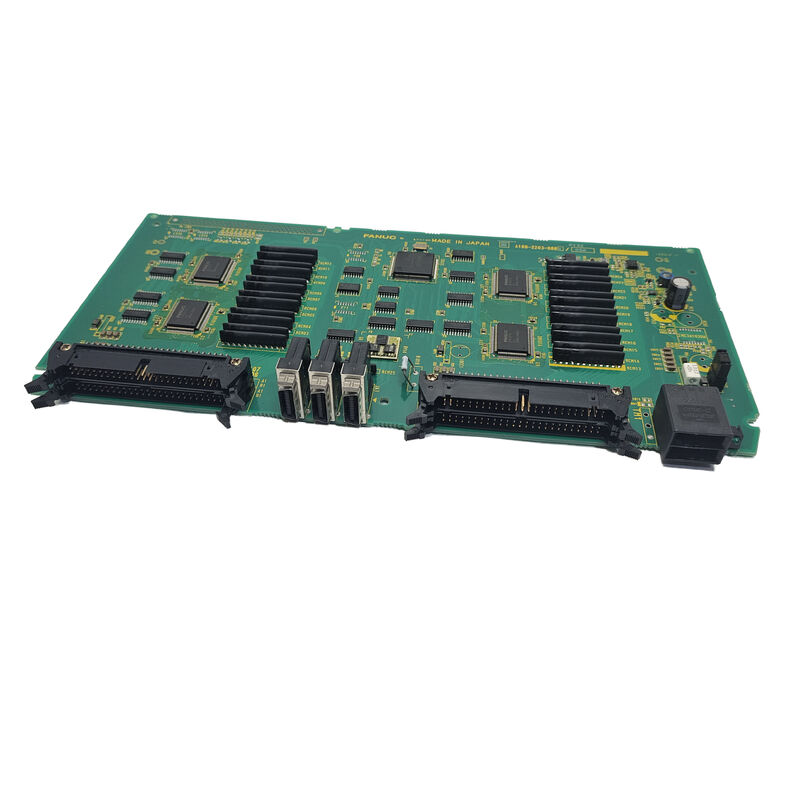

A16B-2203-0200. FANUC A16B-2203 série PCB

A16B-2203-020x Dans une série polyvalente

La numérotation A16B-2203 couvre un large éventail de types de cartes dans les générations de produits de FANUC.Le groupe 02xx de cette série se situe dans une zone fonctionnelle distincte, séparée des cartes d'E/S 01xx (E/S de type C pour la série 0-C), les cartes de servo et de câblage des broches 05xx ¥07xx (internes de l'amplificateur αis/αi) et les cartes de commande de puissance et de robot 08xx ¥09xx.

Les cartes de la gamme A16B-2203-02xx remplissent des fonctions d'interface ou de contrôle spécifiques au sein de l'architecture CNC et d'automatisation FANUC.Le manuel d'entretien FANUC pour la série 0-C/0-D (GFZ-61395E/06) fait référence à la gamme A16B-2203-020x en relation avec les cartes d'interface d'axe de servo:

A16B-2203-0020:une carte d'interface servo à 4 axes (interface de type B, 1er et 2e axe,3e et 4e axe) pour la série 0-C CNC fournissant la connexion par servo-axe entre la carte principale CNC et les unités de servo-amplificateur pour un maximum de quatre axes contrôlés.

A16B-2203-0021: les États membres doivent respecter les règles énoncées à l'annexe I.Variante à deux axes de la même famille de cartes d'interface servo pour la série 0-C.

L'A16B-2203-0200 se trouve dans cette même zone numérique, servant une fonction d'interface définie dans le système FANUC dans lequel il est installé.

Informations clés sur le produit

Tableaux d'interface de la série 0-C  Principes de conception

La famille A16B-2203-02xx fonctionne dans le cadre de l'architecture matérielle de la série 0-C et de la génération CNC associée.

Cartes d'interface d'axeconnecter le processeur principal du CNC aux entraînements du servo-amplificateur, traduisant les commandes numériques de l'axe en un format de communication compris par le matériel de l'entraînement.

Plaques de routage de signauxl'agrégation et la distribution des signaux de commande entre le bus interne de la CNC et le matériel connecté, en veillant à ce que les commandes du processeur principal atteignent les cartes de destination correctes sans conflit.

PCB à interface spécialiséefournir des connexions spécifiques au matériel pour des fonctions ou protocoles de communication spécifiques de la génération de la série 0-C.

L'A16B-2203-0200 remplit son rôle défini dans cette architecture, confirmé par son étiquette installée dans le système CNC spécifique.

Scénarios d'application

Remplacement de la carte d'interface CNC:Un système CNC FANUC développe une défaillance traçable à la carte A16B-2203-0200. La carte est identifiée à partir de son étiquette de numéro de pièce, le remplacement est fourni et la fonction du système est restaurée.

Inventaire de remplacement pour l'entretien:Une installation exploitant un équipement CNC FANUC avec des cartes A16B-2203-0200 doit maintenir une pièce de rechange pour permettre une réponse rapide en cas de défaillance de la carte.

Questions fréquentes

Q1: Comment puis-je vérifier si A16B-2203-0200 est la carte correcte pour mon système FANUC?

Lisez le numéro de pièce sur l'étiquette du panneau installé.Références croisées avec la liste des pièces de rechange du manuel de maintenance FANUC pour le modèle CNC applicable.

Q2: L'A16B-2203-0200 est-il lié aux cartes d'entrée/sortie de type C (A16B-2203-0110/0111)?

Les cartes d'entrée/sortie de type C sont de la gamme A16B-2203-01xx (0110, 0111, 0112).Le numéro de série seul n'indique pas la même fonction; le numéro de pièce spécifique de la série détermine la fonction.

Q3: Le remplacement de l'A16B-2203-0200 nécessite-t-il des modifications de la configuration CNC?

Les cartes d'interface qui transmettent des signaux sans stocker les données de configuration ne nécessitent généralement aucun changement après remplacement.Les cartes qui conservent la configuration d'adresse ou les paramètres matériels peuvent nécessiter une configuration post-remplacement. Confirmer à partir de la documentation de maintenance FANUC applicable.

Q4: Quelles sont les précautions ESD applicables à A16B-2203-0200?

Manipuler avec une sangle de poignet antistatique mise à la terre sur une surface de travail à sécurité ESD. Stocker et transporter dans un emballage antistatique. Éteindre complètement le CNC avant d'accéder aux cartes internes.Les circuits intégrés de construction SMD sur les cartes de la série A16B-2203 sont sensibles aux ESD.
