Circuit imprimé CNC
>
|
| Lieu d'origine | Japon |
| Nom de marque | FANUC |
| Certification | CE ROHS |
| Numéro de modèle | A16B-2203-0300 |

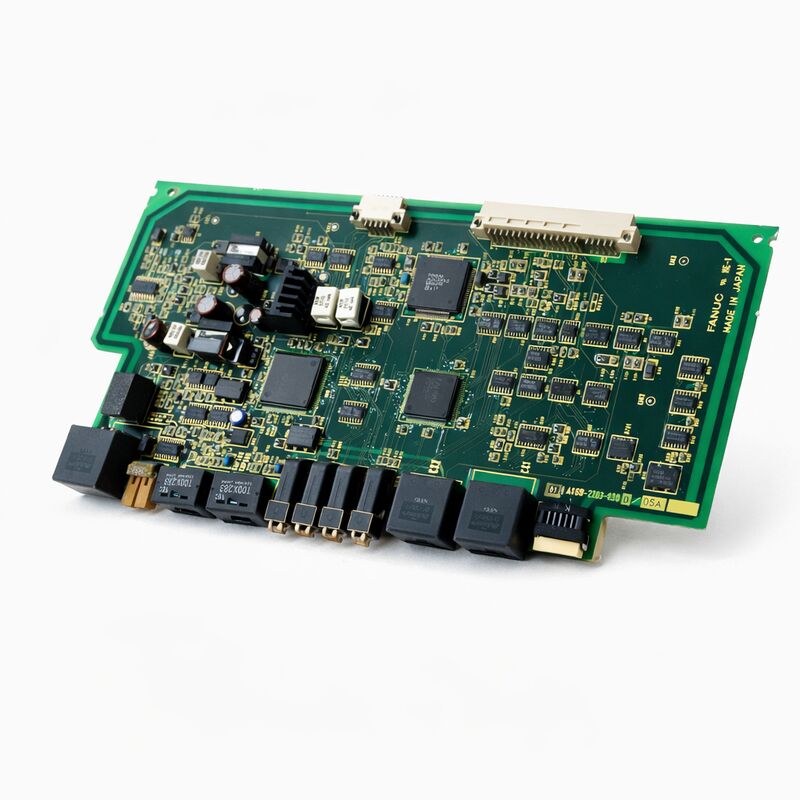

LeLe nombre d'équipements utilisés est déterminé par la norme FANUC.est la carte de câblage d'alimentation pour la série Alpha SVM1-240 le servo-amplificateur à courant de pointe à un seul axe de 240A de la série Alpha A06B-6096 de FANUC.
À 240 ampères de pointe, le SVM1-240 est parmi les servo-entraînements à un seul axe à courant le plus élevé de la génération Alpha,conçus pour les servo-moteurs qui doivent produire un couple très élevé , têtes de portique, grandes tables tournantes, et d'autres applications à haute puissance où les petits servo-moteurs ne peuvent tout simplement pas fournir le couple requis.
La famille de cartes A16B-2203 dans son ensemble couvre les cartes de câblage pour une large gamme de modules de servo-amplificateurs de la série Alpha.
La famille s'étend des cartes à faible courant pour les servo-axes compacts jusqu'aux cartes à courant élevé comme l'A16B-2203-0300 pour la configuration 240A.
Chaque carte de la famille est dimensionnée et nominale pour la plage de courant spécifique de son module d'amplificateur associé ̇ les résistances de détection de courant, les circuits d'entraînement de la porte, les chemins de courant du bus,et la conception thermique à toute échelle avec le courant nominal.
La génération d'amplificateurs de la série A06B-6096 Alpha occupe une place spécifique dans l'histoire de la servo-entraînement de FANUC. C'est la génération Alpha (non-i), qui précède l'Alpha i (A06B-6114, -6124,- série 6127).
L'A06B-6096 a servi de servo-amplificateur haute performance pour les générations FANUC CNC qui comprenaient les séries 16B/C, 18B/C, 21B, 15B, et les premières séries i,au cours d'une période où FANUC était en train de passer des interfaces analogiques de type A/B à l'interface numérique FSSB (Fibre-optique Serial Servo Bus).
Le SVM1-240, avec son interface FSSB, représente l'extrémité du courant supérieur de la gamme Alpha.
| Paramètre | Valeur |
|---|---|
| Amplificateur compatible | A06B-6096-H107 (SVM1-240): les produits de base doivent être déposés dans le réservoir. |
| Rating de courant de pointe | 240A |
| Fonction | Plaque de câblage (plaque de circuit électrique) |
| Partenaire du conseil de contrôle | A20B-1006-0485: Les États membres doivent fournir des informations détaillées sur les produits. |
| Interface | FSSB (servobus série à fibre optique) |
| Série | A16B-2203 Pour les appareils électroniques |
| Le statut | Disponible ️ rénové, testé |
| Origine | Le Japon |
À l'intérieur du module A06B-6096-H107 SVM1-240, la carte de câblage A16B-2203-0300 gère toutes les fonctions impliquant de grands courants, haute tension,et la connexion physique entre l'électronique de l'entraînement et le moteur et l'alimentation:
Connexion par bus CC:Le bus en courant continu partagé du PSM (Power Supply Module) fournit un courant continu rectifié de 300 V aux modules SVM1.
La carte de câblage termine cette connexion de bus, distribuant la tension du bus CC au pont transistor IGBT qui commute le courant du moteur.
À 240 A de puissance maximale, les chemins de courant de bus sur cette carte doivent transporter des courants instantanés substantiels les traces de cuivre et les connexions de barres de bus sont dimensionnées en conséquence.
Le moteur de la porte IGBT:Les transistors IGBT dans la section d'alimentation du SVM1-240 sont les interrupteurs réels qui contrôlent le courant du moteur.
La carte de câblage porte le circuit d'entraînement de la passerelle ∙ des circuits intégrés isolés qui reçoivent les signaux de commande de bas niveau de la passerelle de la carte de contrôle et les traduisent en haute tension,les impulsions de porte à courant élevé nécessaires pour basculer de manière fiable sur les grands IGBT.
L'isolation entre les signaux basse tension de la carte de commande et les circuits d'entraînement de la porte haute tension est essentielle pour un fonctionnement sûr.
Détection de courant:La carte de câblage contient les éléments de détection du courant (généralement des résistances de dérivation ou des capteurs à effet Hall) qui mesurent les courants de phase moteur réels.
Ces mesures sont transmises au servo-algorithme de la carte de commande, qui les utilise pour fermer la boucle de commande en cours.
À 240 A, la précision de détection du courant est critique
Les bornes de sortie du moteur:Les connexions de phase moteur (U, V, W) se terminent sur la carte de câblage.
Ces bornes sont dimensionnées pour le plein courant nominal et comprennent l'isolement nécessaire des circuits logiques et du châssis.
Le SVM1-240 entraîne des servo-motors à grand axe qui sont physiquement lourds, thermiquement exigeants et mécaniquement couplés à de grandes structures de machines.Le maintien de ces entraînements nécessite une attention aux facteurs qui comptent plus à haut courant que à faible courant.
Gestion thermique:Le fonctionnement à courant élevé génère une chaleur importante dans les modules IGBT.
Le SVM1-240 repose sur un dissipateur de chaleur et, dans de nombreuses installations, sur un ventilateur de refroidissement par air forcé.accélérant le vieillissement des IGBT et des condensateurs et provoquant éventuellement un arrêt thermique.
L'inspection et le remplacement périodiques des ventilateurs (généralement recommandés tous les 3 à 5 ans en fonction des heures de fonctionnement) constituent une maintenance standard pour le SVM1-240 et les entraînements à courant élevé connexes.
Vieillissement du condensateur:Les condensateurs de bus en courant continu dans la section d'alimentation du SVM1-240 et les condensateurs de filtre sur la carte de câblage elle-même vieillissent avec le temps.ce qui réduit leur capacité à lisser la tension du bus CC sous des changements rapides de courant.
Le symptôme en fonctionnement est une augmentation de l'ondulation du bus CC, qui peut déclencher des alarmes de surtension lors de transitoires à couple élevé.
Le remplacement du condensateur dans le cadre d'une révision planifiée est l'approche standard pour les entraînements en service depuis plus de 10 ans.
Inspection de la connexion:À un pic de 240 A, de mauvaises connexions produisent un chauffage localisé qui peut provoquer une carbonisation, une oxydation et éventuellement une défaillance thermique des points de connexion.L'inspection périodique et le retour des connexions des barres de bus et des bornes de la phase moteur constituent une pratique d'entretien importante..
Q1: Le SVM1-240 déclenche une alarme IPM lors d'une forte accélération. Cela indique-t-il que la carte de câblage A16B-2203-0300 a échoué?
Une alarme IPM (Intelligent Power Module) lors d'une accélération importante peut être due à plusieurs causes.
Tout d'abord, vérifiez si l'alarme est en surtension ou en surchauffe. Le code d'alarme distingue entre ces deux.
Le surcourant lors de l'accélération suggère que l'accélération commandée dépasse les limites nominales du moteur et de l'entraînement, ou que le moteur présente un problème d'enroulement produisant un tirage excessif du courant.La surtemperature pendant l'accélération suggère un refroidissement insuffisant..
Une véritable panne IPM (module de transistor soufflé) se présente comme une alarme immédiate même à charge légère.
La carte de câblage est suspectée principalement lorsque l'alarme IPM se produit à des charges bien inférieures à la capacité nominale et que d'autres causes ont été éliminées.
Q2: L'A16B-2203-0300 peut-il être utilisé avec le SVM1-360 (A06B-6096-H108)?
Le A16B-2203-0300 est la carte de câblage pour le SVM1-240 (A06B-6096-H107).
Ces cartes diffèrent par leur configuration IGBT, leur étalonnage de détection de courant et leur conception thermique.
L'utilisation de la carte -0300 dans une application -0301 (ou vice versa) entraînerait une détection incorrecte du courant, des limites de courant incorrectes et un fonctionnement potentiellement dangereux.
La carte de câblage correspond toujours à la désignation du module d'amplificateur spécifique.
Q3: La carte de commande (A20B-1006-0485) du SVM1-240 fonctionne bien, mais la carte de câblage est tombée en panne. Peut-on remplacer la carte de câblage seule?
Oui, à condition que le module d'amplificateur puisse être démonté pour accéder à la carte de câblage séparément.
Les modules SVM de la série Alpha de FANUC sont conçus pour permettre l'entretien indépendant de la carte de commande et de la carte de câblage. Les deux cartes sont reliées par des connecteurs connus et sont physiquement séparables.
The wiring board replacement requires working on the power section (which retains stored energy in the DC bus capacitors even after power-off — always verify the DC bus is fully discharged before touching any components on the wiring board).
En cas d'incapacité interne, engager du personnel de service formé par FANUC pour cette procédure.
Q4: Après avoir remplacé la carte de câblage A16B-2203-0300, l'axe fonctionne mais le couple semble réduit.
Le couple réduit après le remplacement de la carte de câblage est généralement un problème de détection du courant ̇ les éléments de détection du courant sur la carte de remplacement peuvent avoir un étalonnage légèrement différent de l'original.
L'algorithme de commande servo utilise la rétroaction du courant pour fermer sa boucle de commande du couple, et si la rétroaction est supérieure au courant réel (direction commune pour l'erreur d'étalonnage),l'algorithme limite le courant prématurément pour éviter une surtension apparente.
Vérifiez le paramètre d'étalonnage de la détection de courant dans le CNC pour cet axe et, si nécessaire, effectuez la procédure d'étalonnage de la boucle de courant décrite dans le manuel d'entretien de la série Alpha.
Q5: Le SVM1-240 est en service depuis 15 ans. La carte de câblage doit-elle être remplacée de manière proactive même si aucune alarme ne s'est produite?
Le remplacement proactif des cartes motrices vieilles de 15 ans est justifié pour les axes de production critiques où les temps d'arrêt imprévus sont coûteux.
À cet âge, les condensateurs électrolytiques sur la carte de câblage sont probablement dégradés ∙ leur capacité a diminué et leur ESR a augmenté du fait du cycle thermique.
Au lieu d'attendre une panne, une révision planifiée pendant une fenêtre de maintenance programmée ∙ remplacer le câblage et les condensateurs, nettoyer le dissipateur, remplacer le ventilateur de refroidissement,et inspection de toutes les connexions retourne le lecteur à une fiabilité presque nouvelle.
Les centres de réparation spécialisés FANUC offrent des services de révision des panneaux de câblage qui incluent le remplacement du condensateur, une alternative rentable au remplacement de la carte complète.
