A16B-2203-0331 FANUC 6102 série carte de commande de l'entraînement à broche A06B-6102 / A06B-6088 SPM Compatibilité / affichage LED jumeau

A06B-6102 Série d'entraînement à broche Alpha

La gamme de produits d'amplificateurs à broche FANUC Alpha couvre plusieurs générations de moteurs et familles de modèles.L'A06B-6102 est l'une de ces familles une série d'amplificateurs à broche utilisée dans les installations CNC FANUC avec des exigences spécifiques de moteur à broche et d'interface de commande.

Dans l'ensemble du catalogue Alpha de FANUC, la série 6102 se trouve aux côtés:

• A06B-6078, A06B-6082: Familles antérieures de modules à broche Alpha
• A06B-6088: La série Alpha SPM (Spindle Power Module) bien établie
• A06B-6092, A06B-6102, A06B-6104: Développement ultérieur de la famille des broches Alpha

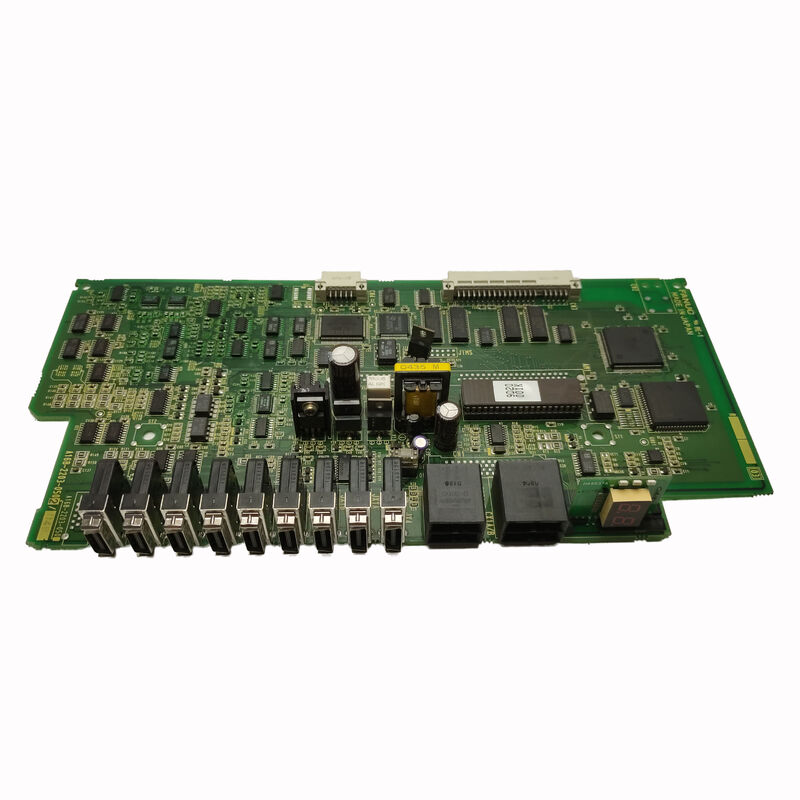

L'A16B-2203-0331 est la carte de commande (carte supérieure) de la série A06B-6102 ∙ la couche de PCB intelligente qui gère la régulation de la vitesse de la broche, la communication série du bus de broche, la surveillance de la protection,une puissance d'entraînement de la porte IGBT pour l'étape de sortie du moteur à broche.

Informations clés sur le produit

Affichage à LED jumelé à 7 segments

Les modules à fuseaux alpha, y compris les séries 6088 et 6102, sont équipés d'affichages LED jumeaux à sept segments.

• Indiquer l'état de fonctionnement normal de l'entraînement (classe de vitesse de la broche, direction, état d'orientation)
• Affichage de codes d'alarme spécifiques lorsque les fonctions de protection s'activent
• Permettre aux techniciens d'entretien de lire les numéros d'alarme directement sur le boîtier de commande sans avoir accès à l'écran d'alarme CNC

La carte de commande A16B-2203-0331 gère cet affichage à LED, en mettant à jour son contenu à partir du registre d'état de l'entraînement à chaque cycle de commande.

Scénarios d'application

défaut de la carte de commande de l'amplificateur à broche de la série 6102:Une machine CNC FANUC équipée d'un amplificateur à broche de la série A06B-6102 produit des alarmes persistantes de broche.Remplacement rétablit la régulation de la vitesse de la broche et la communication série de la broche.

Alternative de carte de commande de la série 6088 SPM:Un centre d'usinage équipé d'un module SPM A06B-6088 nécessite le remplacement d'une carte de commande.l'A16B-2203-0331 de la famille 033x compatible fournit l'alternative.

Questions fréquentes

Q1: Quelle est la différence entre A16B-2203-0331 (famille 033x) et A16B-2202-0432 (famille 043x) lorsqu'ils sont utilisés dans les modules SPM 6088?

CNC Electronics confirme que les deux "A16B-2202-043x ou A16B-2203-033x" servent les mêmes positions de module de broche.Variante spécifique au sein de chaque famille (0331, 0332, 0432, 0435) peut concerner la version logicielle ou la génération matérielle.

Q2: L'A16B-2203-0331 est-il équipé d'un logiciel de moteur à broche?

Les cartes de contrôle de broche de la série Alpha comportent des codes logiciels identifiant le type de moteur de broche compatible.à savoir #H500 ou #H501" ¢ ces variantes logicielles affectent la compatibilité du moteur. Lors de l'approvisionnement A16B-2203-0331, confirmez la version du logiciel à partir de l'étiquette de la carte d'origine pour assurer la compatibilité avec le moteur à broche installé.

Q3: Quels moteurs à broche la série A06B-6102 entraîne-t-elle généralement?

La série A06B-6102 est répertoriée aux côtés de la série A06B-6088 et d'autres séries Alpha dans la documentation d'alarme de broche de FANUC, indiquant qu'elle sert des moteurs à broche AC de la série FANUC Alpha.Confirmer les modèles de moteur spécifiques à partir de la documentation de l'amplificateur de broche de la machine.

Q4: Le remplacement de l'A16B-2203-0331 nécessite-t-il des modifications des paramètres de la broche?

Les paramètres de la broche (limites de vitesse, rapports de vitesse, accélération, sélection du type de moteur) sont stockés dans la mémoire principale du CNC.Après installation du remplacement, vérifier que la communication de la broche en série du CNC est rétablie et faire tourner la broche dans sa gamme de vitesses avant de reprendre la production.
