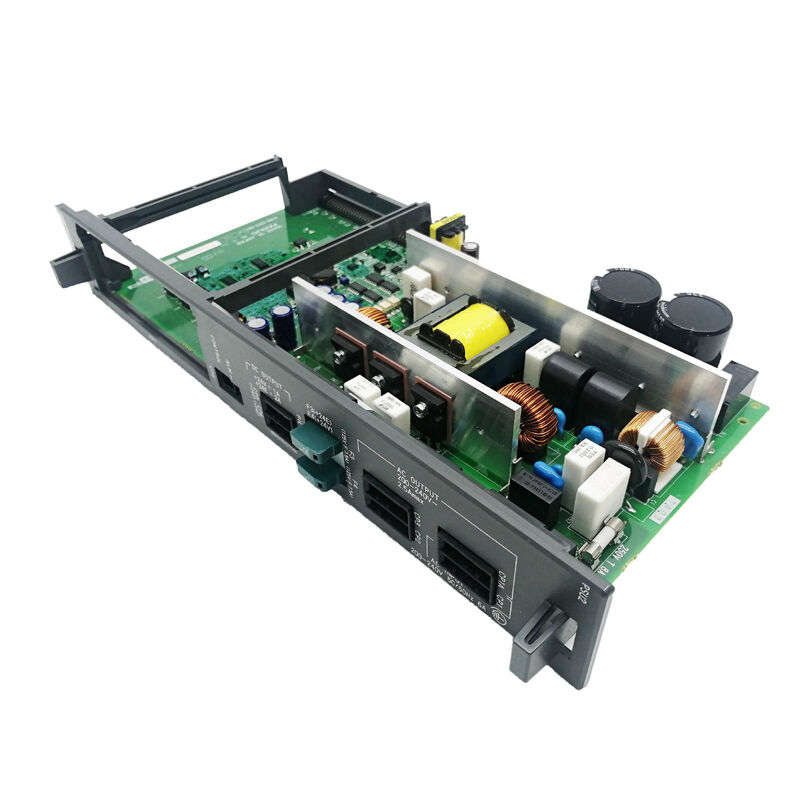

A16B-2203-0454 | Carte d'alimentation/câblage FANUC Alpha SVM1-130 — A06B-6096-H106 / 130A monoaxe / FSSB / 16i–21i

A06B-6096-H106 — Le module servo Alpha SVM1-130

Le manuel du servoamplificateur GE Fanuc Alpha (B-65165E/02) confirme : A16B-2203-0454 est la carte de câblage pour l'A06B-6096-H106 SVM1-130 — le module servo série Alpha à axe unique de FANUC avec une capacité de courant de crête de 130 A. Il s'agit d'un entraînement mono-axe à courant élevé destiné aux axes servo les plus exigeants des grandes machines-outils CNC.

Le SVM1-130 est un module servo de 90 mm de large — le même format physique que les modules à deux axes SVM2 de cette série, mais configuré comme un variateur mono-axe pour concentrer toute sa capacité de courant sur un axe servo très demandé.

Spécifications clés

SVM1-130 — Applications de servomoteurs pour grandes machines

Le SVM1-130 est conçu pour les applications de grandes machines – machines-outils avec des axes lourds qui nécessitent un courant d'asservissement élevé et soutenu au-delà de la capacité des modules d'asservissement standard de 40 A ou 80 A :

Axes de centres d'usinage lourds :Les grands centres d'usinage horizontaux dotés de palettes lourdes et de grandes masses de colonnes ou de coulisses nécessitent un courant d'asservissement élevé pour maintenir la précision du positionnement sous des charges combinées de gravité et de force de coupe.

Applications moteur :Il est confirmé que le SVM1-130 alimente les servomoteurs FANUC Alpha des classes a22/3000 et a30/3000 — des servomoteurs haute puissance utilisés dans les applications d'axes de machines-outils CNC les plus exigeantes.

Grand axe Z du centre de tournage :L'axe Z principal d'un tour CNC robuste doté d'une grande selle ou d'un porte-outil peut nécessiter la capacité de 130 A du SVM1-130 pour des performances d'asservissement adéquates.

Scénarios d'application

Défaut de la carte d'alimentation SVM1-130 :Un module servo FANUC Alpha SVM1-130 sur un grand centre d'usinage développe des défauts internes au niveau du PCB : les transistors IGBT sont testés en bon état mais le variateur ne répond pas correctement. La carte de câblage/alimentation A16B-2203-0454 est identifiée. Le remplacement rétablit le routage correct du signal interne du module d'asservissement.

Mise à niveau HRV3 :Une installation mettant à niveau une machine-outil série 16i/18i/21i vers la servocommande HRV3 remplace le jeu de cartes A06B-6096-H106 — A16B-2203-0454 (carte de câblage A16B-2203-045X) associé à A20B-2100-054X (carte de contrôle) pour compléter la configuration HRV3.

FAQ

Q1 : Comment puis-je vérifier que A16B-2203-0454 est la bonne carte de câblage pour mon SVM1-130 ?

Identifiez le module servo à partir de sa plaque signalétique avant - s'il indique A06B-6096-H106, A16B-2203-0454 est la carte de câblage confirmée. Le manuel du servoamplificateur GE Fanuc Alpha B-65165E/02 confirme directement cette affectation. Lisez également l'étiquette sur le tableau de câblage installé lui-même.

Q2 : Quelle est la différence entre la carte de contrôle standard (A16B-2202-0790) et la version HRV3 (A20B-2100-0542) ?

A16B-2202-0790 est la carte de servocommande Alpha standard pour le SVM1-130. A20B-2100-0542 (ou A20B-2100-0252, la variante précédente) est la carte de contrôle compatible HRV3 fournissant l'algorithme d'asservissement High Response Vector Control 3 de FANUC — offrant une réponse plus rapide de la boucle de courant et une précision de position améliorée. Lors de l'utilisation du HRV3, le tableau de câblage (A16B-2203-045X) et la carte de commande (A20B-2100-054X) doivent être simultanément des variantes HRV3 — ne mélangez pas les cartes standard et HRV3.

Q3 : Quelles alarmes de servo indiquent un défaut de carte de câblage A16B-2203-0454 par rapport à un défaut de transistor IGBT ?

Les défauts du transistor IGBT produisent des alarmes de surintensité ou de surintensité détectée (alarme SV 9 ou similaire) généralement immédiatement après l'activation du variateur. Les défauts de la carte de câblage peuvent apparaître sous la forme de pannes de commande de grille (les transistors ne commutent pas malgré une alimentation saine), d'anomalies de retour de courant ou d'un comportement d'alarme erratique malgré des transistors IGBT sains vérifiés par un test statique. Si les transistors IGBT réussissent le test de résistance statique mais que le variateur présente toujours un défaut lors de l'activation, l'A16B-2203-0454 constitue le prochain objectif de diagnostic.

Q4 : Quelles précautions de sécurité s'appliquent avant d'accéder à l'A16B-2203-0454 à l'intérieur de l'A06B-6096-H106 ?

Coupez et verrouillez l'alimentation secteur. Le bus CC SVM1-130 fonctionne à environ 280-325 V CC à partir de son entrée 283-325 V CA — cette tension persiste après la coupure du secteur. Vérifiez que le bus CC est inférieur à 30 V à l'aide d'un voltmètre calibré avant d'accéder aux cartes internes. Poignée A16B-2203-0454 avec un bracelet antistatique sur une surface sécurisée ESD.

Q5 : Le remplacement de l'A16B-2203-0454 nécessite-t-il une nouvelle saisie des paramètres du servo ?

Les paramètres du servo résident dans la mémoire des paramètres de la CNC et non dans la carte de câblage du module servo. Après avoir installé la carte de remplacement et remonté le module, la CNC télécharge les paramètres du servo lors de l'initialisation à la mise sous tension. Vérifiez la réponse correcte du servo sur l'axe à basse vitesse avant de remettre la machine en production.
