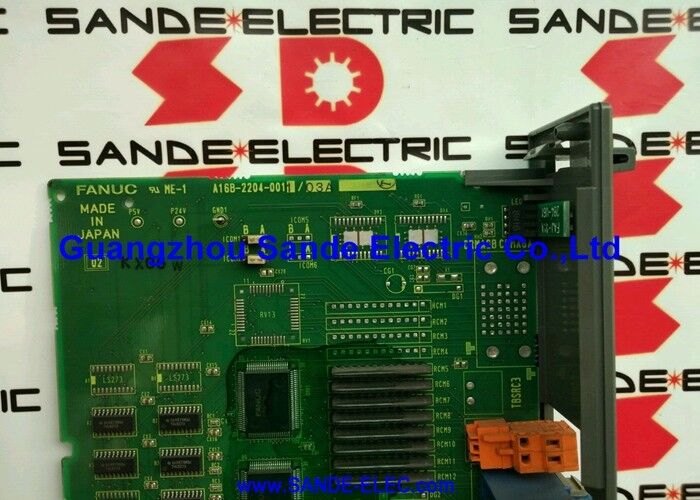

1000 Watt FANUC Amplificateur carte de circuits imprimés A16B-2203-0501 OEM

A16B-2203-0501 FANUC Alpha carte de conduite de broche A06B-6102 série / 6102 amplificateur de broche câblage PCB / CNC machine-outil de rechange

A06B-6102 L'amplificateur à fuseau alpha FANUC

L'A16B-2203-0501 est le circuit imprimé d'interface câblage/alimentation à l'intérieur des modules d'amplificateur à fuseaux FANUC Alpha de la série A06B-6102 La série A06B-6102 est antérieure à la série Alpha-i (A06B-6111 et A06B-6141) et représente la première génération de la technologie Alpha de FANUC..

Les amplificateurs à fuseau alpha de la famille A06B-6102 convertissent les commandes de vitesse de fuseau du CNC en fréquence variable,sortie CA à tension variable .

Principales spécifications

Fonctions d'amplificateur de broche prises en charge

L'amplificateur A06B-6102 et sa carte d'entraînement A16B-2203-0501 supportent la gamme complète d'opérations de broche CNC:

Variable de vitesse:Accepter les commandes de vitesse de la fonction S du CNC et maintenir la vitesse commandée contre des charges de coupe variables tout au long du cycle d'usinage.

Orientation de la broche:Arrêt de la broche à une position angulaire précise pour le changement d'outil automatique .

Pour les pièces de rechange:Mouvement synchronisé de la broche et de l'axe Z pour la coupe des fils sans support flottant ‡ nécessitant un contrôle en temps réel du couple par le biais des circuits d'entraînement des portes fournis par A16B-2203-0501.

Scénarios d'application

défaut de la carte de traction de la broche centre d'usinage:Un amplificateur de broche A06B-6102 installé dans un centre d'usinage contrôlé par FANUC déclenche des alarmes de broche sur le moteur activé.A16B-2203-0501 est identifié comme étant le défaut de la carte de transmissionLe remplacement rétablit le bon fonctionnement de l'amplificateur de broche.

A06B-6102 reconstitution de l'amplificateur à broche:Un technicien effectuant une révision d'un amplificateur à broche A06B-6102 remplace A16B-2203-0501 avec le PCB de commande de broche dans le cadre d'un renouvellement complet de l'étape de puissance.

Questions fréquentes

Q1: En quoi A16B-2203-0501 diffère-t-il du PCB de commande de broche dans le même amplificateur?

A16B-2203-0501 gère le matériel d'alimentation, le routage de l'entraînement de la porte IGBT, les chemins de signal du capteur de courant et la collecte de signaux de défaut du pont de l'onduleur.Le PCB de commande de broche gère l'algorithme de régulationLes deux cartes sont nécessaires au bon fonctionnement de l'amplificateur.Les alarmes d'étape de puissance (IGBT) impliquent généralement la carte de câblage; les alarmes de communication ou de boucle de vitesse impliquent le PCB de commande.

Q2: Quels codes d'alarme de broche dans les systèmes CNC FANUC indiquent une défaillance A16B-2203-0501?

Les défauts de l'étape d'alimentation de la broche produisent des codes d'alarme de la série SP à l'affichage CNC, généralement des codes SP1xx indiquant des défauts de l'onduleur de broche, de l'IGBT ou de l'amplificateur de broche au niveau matériel.Ces alarmes apparaissent immédiatement sur la broche activéeIls diffèrent des alarmes de surcharge de broche ou de survitesse (qui se produisent pendant le fonctionnement sous charge).La liste des codes d'alarme de l'amplificateur de broche FANUC identifie l'emplacement spécifique de la défaillance.

Q3: L'A16B-2203-0501 est-il interchangeable avec l'A16B-2203-0500 (la carte adjacente)?

Les deux cartes sont de la gamme de cartes à entraînement à broche A16B-2203-050x et servent la famille A06B-6102.Le fait qu'ils soient exactement interchangeables dépend du fait qu'ils servent à des puissances d'amplificateur à broche différentes ou à des révisions matérielles au sein de la série 6102. Vérifiez l'étiquette de la carte installée et le manuel d'entretien de l'amplificateur de broche FANUC Alpha avant de remplacer les numéros adjacents.

Q4: Quelles sont les précautions de sécurité à prendre pour remplacer l'A16B-2203-0501?

Éteignez la source d'alimentation principale de la machine-outil.Les amplificateurs à fuseau alpha conservent la tension du bus en courant continu après coupure de courant ️ suivre la procédure de décharge du manuel d'entretien FANUC et vérifier que la tension du bus est inférieure à 50 V avant l'accès interneLa carte de câblage est montée à côté des transistors IGBT à plein potentiel de bus CC. Manipuler A16B-2203-0501 avec des précautions antistatiques.

Q5: Le remplacement de l'A16B-2203-0501 nécessite-t-il une nouvelle saisie des paramètres de la broche?

Non. Les paramètres de la broche sont stockés dans la mémoire de paramètres de l'unité de commande CNC, et non dans la carte d'entraînement de la broche.Après installation du remplacement, vérifier la réponse correcte de la broche à bas régime avant de reprendre les opérations d'usinage complètes.
