FANUC A16B-2203-0640 | Carte de câblage d'alimentation Alpha i — PSMi 5,5 kW, 200 VCA, régénérative, origine Japon

Numéro de pièce : A16B-2203-0640

Fabricant : FANUC Corporation (Japon)

Type de produit : Carte de câblage d'alimentation (Circuit imprimé)

Série : Alpha i (αi)

Présentation

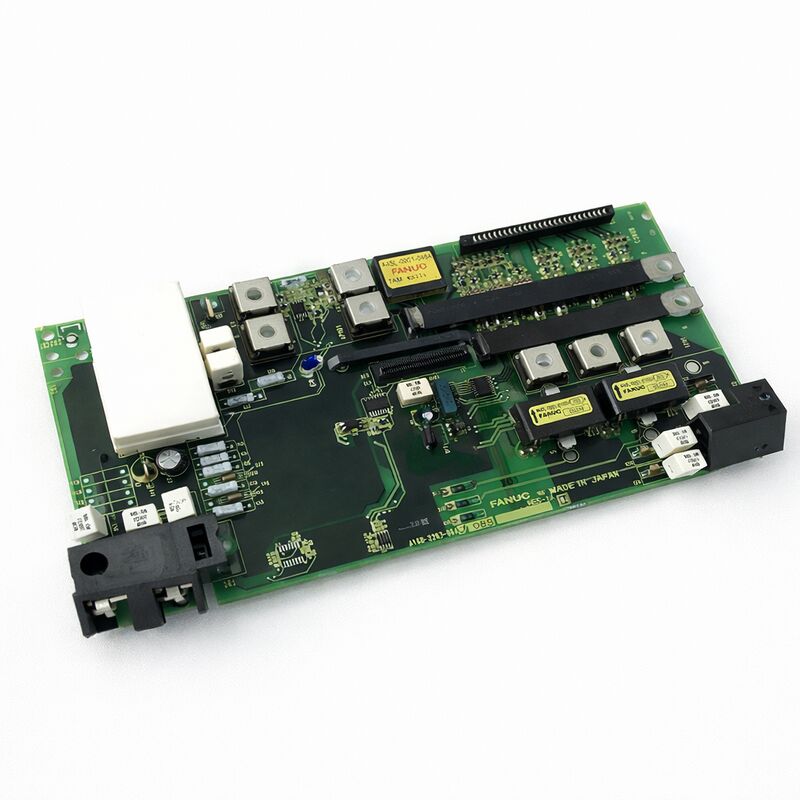

L'A16B-2203-0640 est la carte de câblage d'alimentation installée à l'intérieur des modules d'alimentation FANUC Alpha i d'une puissance de 5,5 kW avec une entrée triphasée de 200 VCA.

Cette carte gère le routage interne de l'alimentation, le conditionnement des signaux et les fonctions d'interface de commande à l'intérieur du boîtier PSMi (Power Supply Module i).

Il s'agit d'une pièce de rechange au niveau composant pour l'unité PSMi — pas d'un appareil autonome, mais d'une carte de circuit imprimé interne qui peut être remplacée lors de l'entretien sans remplacer l'ensemble du module d'alimentation.

Les modules d'alimentation FANUC Alpha i sont les unités d'alimentation du bus CC à façade active dans les systèmes d'entraînement Alpha i.

Ils redressement l'alimentation CA triphasée entrante, maintiennent la tension du bus CC partagé et renvoient activement l'énergie de freinage régénérée des axes servo en décélération vers l'alimentation CA. La carte de câblage est la couche d'interface entre la section d'alimentation haute tension du module et son électronique de commande.

Elle transporte les chemins de signaux, les circuits de protection et la distribution d'alimentation auxiliaire dont le module dépend pour fonctionner.

Cette carte se trouve dans plusieurs variantes d'unités FANUC PSMi dans la classe d'entrée 200 VCA, y compris les A06B-6110-H006, A06B-6115-H006 et A06B-6140-H006.

Chacun d'eux est un module d'alimentation régénératif de 5,5 kW, 200 VCA, de la famille d'entraînements FANUC Alpha i.

Spécifications clés

Le PSMi Alpha i — Rôle dans le système

Dans un système d'entraînement FANUC Alpha i, le PSMi est le seul point de connexion à l'alimentation CA principale. Tous les modules amplificateurs servo et broche de l'armoire tirent leur alimentation du bus CC du PSMi.

Le PSMi redresse l'entrée triphasée en un bus CC régulé — généralement autour de 283 à 339 VCC pour les modules de classe d'entrée 200 VCA — et maintient ce bus pour les amplificateurs connectés.

La puissance nominale de 5,5 kW de la famille A06B-6110-H006 place ces modules à l'extrémité inférieure de la gamme PSMi Alpha i.

Ils conviennent aux systèmes d'entraînement avec une charge moteur totale limitée — configurations à un seul axe ou à deux axes légers, ou machines avec des moteurs qui ne nécessitent pas d'accélération simultanée importante. Les machines plus grandes utilisent des unités PSMi de puissance supérieure avec des cartes de câblage différentes.

L'A16B-2203-0640 est la carte de circuit imprimé interne qui permet au PSMi d'effectuer ces fonctions.

Retirez cette carte et le PSMi ne peut pas fonctionner. Remplacez une carte défectueuse et le PSMi reprend son service — à une fraction du coût et du délai d'approvisionnement d'un module de remplacement complet.

Régénération d'énergie — Retour d'énergie actif

La régénération d'énergie est une caractéristique distinctive du PSMi Alpha i. Lorsqu'un axe servo décélère, le moteur agit comme un générateur.

L'énergie cinétique des pièces mobiles de la machine et du rotor du moteur se convertit en énergie électrique. Dans un système de freinage résistif, cette énergie se dissipe sous forme de chaleur dans une résistance de décharge.

Dans le PSMi, un circuit à façade active dans la section d'alimentation capture cette énergie et la renvoie sur le réseau d'alimentation CA.

Cette fonction régénérative réduit la consommation d'énergie dans les machines avec des cycles d'accélération et de décélération fréquents.

Elle élimine également la charge thermique du freinage résistif, ce qui réduit la température de l'armoire et le stress thermique sur les autres composants.

La carte de câblage A16B-2203-0640 prend en charge cette fonction régénérative dans le cadre de l'architecture globale du circuit du PSMi.

Elle fournit les chemins d'interface entre l'étage à façade active et le circuit de commande du module.

Communication par fibre optique et facilité de maintenance

Le système d'entraînement FANUC Alpha i utilise des câbles à fibre optique pour la communication entre le PSMi et les modules amplificateurs.

Les liaisons fibre optique éliminent les problèmes de boucle de masse, offrent une immunité au bruit dans l'environnement électriquement difficile d'une armoire d'entraînement, et permettent de longues distances de câblage sans dégradation du signal.

L'A16B-2203-0640 s'interface avec cette architecture de communication dans le cadre de la conception interne du PSMi.

Une caractéristique de maintenance notable de la famille PSMi Alpha i : les ventilateurs de refroidissement peuvent être remplacés sans démonter le module.

La défaillance des ventilateurs est un mode de défaillance courant sur le terrain pour les composants d'armoire d'entraînement.

Un ventilateur remplaçable qui peut être échangé lors de la maintenance programmée — sans perturber les connexions d'alimentation ni retirer le module de l'armoire — simplifie considérablement la maintenance thermique de ces unités.

Chemin de maintenance au niveau composant

Le remplacement de la carte de câblage A16B-2203-0640 est une réparation au niveau composant. Cela implique d'ouvrir le boîtier du PSMi et de travailler à l'intérieur du module — une procédure qui nécessite des précautions appropriées, des outils adéquats et une familiarité avec le matériel d'entraînement FANUC.

Le bus d'alimentation principal doit être complètement déchargé avant d'ouvrir le module.

La tension du bus CC reste présente pendant plusieurs minutes après la mise hors tension, car les condensateurs du bus se déchargent.

Ce chemin de réparation est justifié lorsque la section d'alimentation du module PSMi et le matériel externe sont en bon état, et que le défaut est isolé spécifiquement à la carte de câblage. Les défauts couramment associés à la carte de câblage incluent les défaillances de signaux de commande, les défauts de circuits de protection et les défaillances de distribution d'alimentation auxiliaire.

Confirmez que le défaut se trouve sur cette carte avant de continuer — un échange complet du module PSMi peut être la voie appropriée lorsque le défaut se situe dans la section d'alimentation haute tension plutôt que sur la carte de câblage.

FAQ

Q1 : Le PSMi affiche une alarme LED mais aucun défaut du système d'entraînement n'est présent. L'A16B-2203-0640 pourrait-il en être la cause ?

Les alarmes LED du PSMi sans défauts des amplificateurs en aval pointent souvent vers le circuit interne du module d'alimentation plutôt que vers le système d'entraînement.

La carte de câblage gère les signaux de commande et les circuits de protection — les défauts dans ces chemins produisent des alarmes au niveau du PSMi sans déclencher nécessairement les modules amplificateurs.

Vérifiez le schéma des LED d'alarme par rapport au manuel de maintenance Alpha i pour identifier la catégorie de défaut avant de déterminer si la carte de câblage est le composant affecté.

Q2 : Est-il sûr d'ouvrir le boîtier du PSMi pour remplacer l'A16B-2203-0640 immédiatement après la mise hors tension ?

Non. Les condensateurs du bus CC à l'intérieur du PSMi conservent leur charge pendant plusieurs minutes après la mise hors tension.

Attendez que la tension du bus CC soit retombée à un niveau sûr — confirmé en mesurant aux bornes du bus CC avec un voltmètre de calibre approprié — avant d'ouvrir le module ou de manipuler des composants internes.

Ne vous fiez pas uniquement au temps écoulé ; mesurez toujours.

Q3 : Dans quelles variantes spécifiques d'unités PSMi l'A16B-2203-0640 est-il installé ?

Cette carte de câblage est installée dans les modules d'alimentation FANUC Alpha i PSMi 5,5 kW, 200 VCA : A06B-6110-H006, A06B-6115-H006 et A06B-6140-H006.

Confirmez toujours les spécifications de l'unité spécifique par rapport à l'étiquette du module avant de vous procurer des cartes de remplacement.

Q4 : L'A16B-2203-0640 peut-il être réparé plutôt que remplacé ?

La réparation au niveau composant est parfois possible pour les cartes de câblage, en fonction du défaut. Les composants passifs endommagés, les dispositifs de protection défaillants et les contacts de connecteur corrodés sont potentiellement réparables.

Les défauts impliquant des circuits intégrés propriétaires FANUC ou des pistes de carte de circuit imprimé endommagées peuvent ne pas l'être.

Une carte présentant des dommages dus au feu ou à l'arc d'un défaut d'alimentation doit être remplacée plutôt que réparée — l'intégrité du substrat ne peut être présumée après de tels événements.

Q5 : Après le remplacement de la carte de câblage, le PSMi nécessite-t-il une configuration de paramètres ou une initialisation ?

La carte de câblage du PSMi ne contient pas de paramètres de contrôleur de la même manière qu'un module mémoire CNC.

Après l'installation, confirmez que le module démarre proprement sans aucune alarme LED et que la tension du bus CC atteint son niveau régulé normal lorsque le système d'entraînement est sous tension.

Vérifiez la communication correcte entre la CNC et l'entraînement via la liaison fibre optique. Aucune procédure de chargement logiciel équivalente à un rechargement de module FROM n'est requise.
