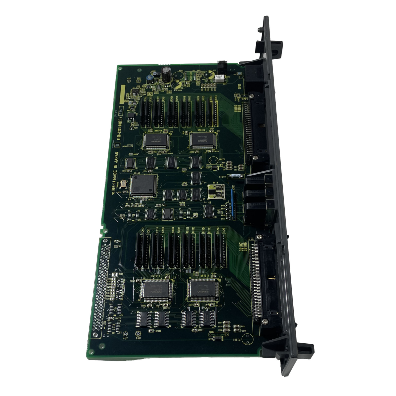

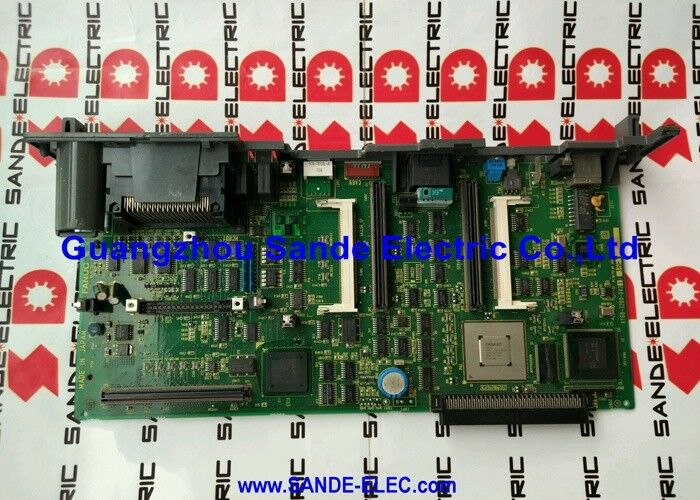

A16B-2203-0650 ∙ FANUC αi SPM-2.2i Planche de câblage du module de fuseau ∙ A06B-6111-H002 / 2.2kW / PCB de commande A20B-2100-0800

SPM-2.2i Le point d'entrée de la plage de broche αi

La série FANUC αi Spindle Power Module (SPM) A06B-6111 couvre des amplificateurs à entraînement à broche de 2,2 kW à 55 kW au sein d'une seule famille de produits.2i (A06B-6111-H002) est le plus petit de cette gamme adapté aux applications de moteurs à broche légers où 2.2 kW de puissance d'entraînement continu répondent aux exigences de l'usinage.

La série A06B-6111 utilise une entrée standard de 200 VAC (trois phases), ce qui en fait le moteur de broche approprié pour les machines installées dans les régions d'alimentation de 200 V.Sa sortie entraîne les moteurs à fuseau alternatif de la série FANUC αi.

L'A16B-2203-0650 est la carte de câblage pour ce module de 2,2 kW ∙ la couche de PCB physique qui héberge tous les connecteurs externes et dirige le courant du moteur de broche, l'alimentation du bus CC,et les connexions de rétroaction du codeur au sein du SPM-2.2i logement.

Principales spécifications

La famille de cartes de câblage SPM A16B-2203-065x

La gamme A16B-2203-065x est la famille de cartes de câblage pour les petites capacités de la série αi SPM (A06B-6111):

Les quatre variantes utilisent le même circuit imprimé de commande (A20B-2100-0800).et le matériel de gestion thermique avec la puissance nominale.

Scénarios d'application

défaut du panneau de câblage du module de fuseau SPM-2.2i:Un petit centre de tournage CNC utilisant un module de broche A06B-6111-H002 développe des problèmes de sortie du moteur de broche traçables jusqu'à la zone de connexion du moteur de la carte de câblage.restauration de la sortie correcte de la broche.

Rénovation du module d'entraînementUn centre de service CNC spécialisé en révision d'un module SPM-2.2i remplace la carte de câblage A16B-2203-0650 dans le cadre d'un renouvellement complet de la carte interne.

Questions fréquentes

Q1: L'A16B-2203-0650 est-il interchangeable avec l'A16B-2203-0651 (plaque de câblage SPM-5.5i)?

Non. Malgré l'utilisation du même circuit imprimé de commande (A20B-2100-0800), chaque carte de câblage est assortie à sa puissance spécifique SPM.5i carte de câblage (0651) ont des mises en page physiques différentes pour accueillir différentes empreintes de périphériques IGBT et le matériel de transport de courantIls ne sont pas interchangeables.

Q2: Le SPM-2.2i nécessite-t-il un module d'alimentation électrique (PSM) distinct?

Oui. Le SPM A06B-6111 reçoit son bus CC à partir d'un PSM externe, il n'a pas d'alimentation intégrée. Le PSM génère le bus CC régulé à partir de l'alimentation en courant alternatif;le SPM tire de ce bus et le convertit en courant alternatif à fréquence variable pour le moteur à broche.

Q3: Le remplacement de l'A16B-2203-0650 a-t-il une incidence sur les paramètres de la broche?

Les paramètres de la broche (limites de vitesse, rapports de vitesses, type de moteur, accélération) sont stockés dans la mémoire principale des paramètres du CNC.Après installation du remplacement, le CNC rétablit la communication sérielle des broches et applique les paramètres existants.

Q4: Quelle procédure de décharge s'applique avant d'accéder à l'A16B-2203-0650?

Le SPM-2.2i contient une banque de condensateurs de bus CC qui conserve une tension dangereuse après le retrait de l'alimentation.Suivez la procédure d'attente de décharge du manuel de maintenance FANUC pour le module A06B-6111-H002 avant d'ouvrir le boîtier ou de manipuler les cartes internes..

Q5: Quels moteurs à broche le SPM-2.2i (plaque de câblage A16B-2203-0650) entraîne-t-il généralement?

Le SPM-2.2i est assorti à des moteurs à broche de la série FANUC αi de la classe de puissance de 2,2 kW, généralement des moteurs de la gamme αiS 2.2/10000, αiS 3/6000, ou de moteurs à broche αi de catégorie similaire.Ces moteurs alimentent les petites machines CNC où 2.2 kW est suffisant pour l'usinage.
