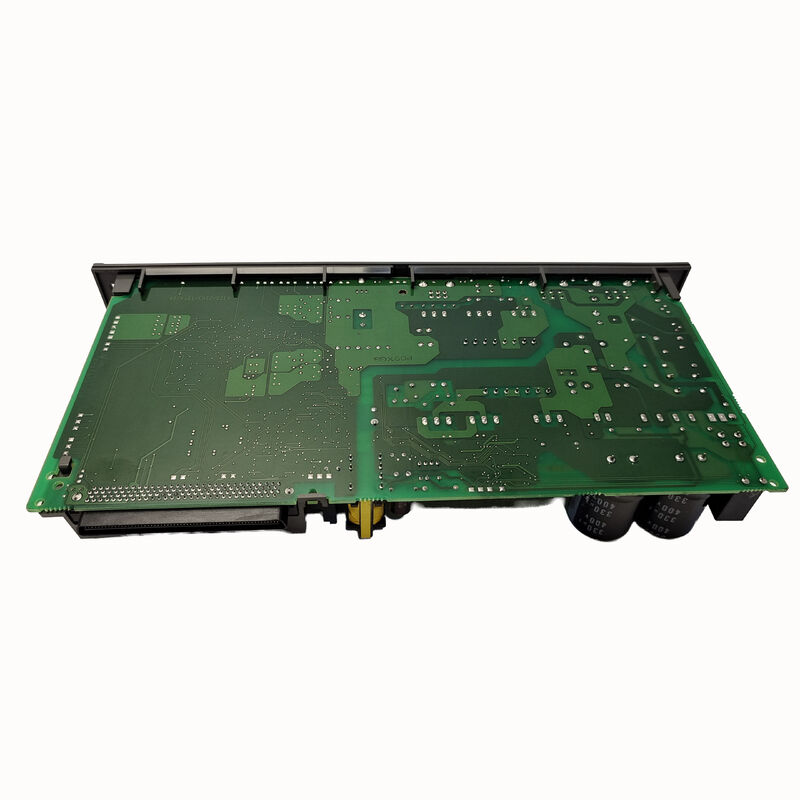

A16B-2203-0651 FANUC αi SPM-5.5i Planche de câblage du module à broche A06B-6111-H006 / 5,5 kW / PCB de commande A20B-2100-0800

SPM-5.5i

Dans la série αi SPM A06B-6111, le SPM-5.5i (A06B-6111-H006) à 5,5 kW occupe une position utilisée sur une large gamme de machines-outils CNC compactes et de taille moyenne.

Centres d'usinage CNC de petite taille:Centres d'usinage verticaux avec fuseaux à 40 cônes pour l'usinage de l'aluminium, des alliages légers et du plastique à profondeurs de coupe modérées.

Centres de tournage CNC:Tourner à grande vitesse dans l'acier et l'aluminium - la puissance de 5,5 kW permet de tourner de manière agressive dans ces matériaux sans la complexité de la gestion thermique et de l'énergie des entraînements à broche de plus grande puissance.

Machines compactes à 5 axes:Petites machines à 5 axes pour des pièces aux formes complexes où le fuseau pousse rarement à sa limite thermique et 5,5 kW fournissent un espace de tête suffisant.

L'A16B-2203-0651 sert cette variante de SPM commune ce qui en fait l'une des pièces de rechange de carte de câblage les plus fréquemment nécessaires dans la famille αi SPM.

Principales spécifications

Un seul circuit imprimé de contrôle sur plusieurs SPM

L'ensemble de la famille de cartes de câblage A16B-2203-065x partage le même PCB de commande (A20B-2100-0800).

Pour une usine de production qui utilise des machines de différentes tailles de broche (environ 2,2 kW, 5,5 kW, 11 kW), uniquementun modèle de PCB de contrôleLes cartes de câblage diffèrent selon leur puissance (0650 pour 2,2 kW, 0651 pour 5,5 kW), mais la carte de commande est identique.

Lors du diagnostic d'une défaillance de l'amplificateur de broche:

• Si le défaut se situe dans la carte de câblage:Commander la carte de câblage spécifique à la qualification (A16B-2203-0651 pour SPM-5.5i)
• Si le défaut se situe dans la carte de commande:Commandez un A20B-2100-0800 il sert toutes les qualités SPM dans la gamme 065x/062x

Cette conception modulaire minimise l'inventaire des cartes de rechange nécessaires pour couvrir plusieurs réglages de puissance SPM.

Scénarios d'application

défaut de broche SPM-5.5i sur un centre d'usinage CNC:Un amplificateur à fuseau FANUC αi SPM-5.5i présente une défaillance liée au connecteur. La connexion du câble moteur à fuseau à la borne de câblage du module présente une résistance intermittente.Le numéro A16B-2203-0651 est remplacé par le texte suivant:, résolvant la panne de connexion.

Mise en service du moteur à broche dans une nouvelle machine:Un constructeur de machines qui installe un nouveau centre d'usinage CNC exige un remplacement A16B-2203-0651 pour un module SPM-5.5i endommagé lors de la manipulation de l'installation.

Questions fréquentes

Q1: Quelle est la différence entre A16B-2203-0651 (standard 200V) et A16B-2203-0820 (version HV) pour la broche de 5,5 kW?

L'A16B-2203-0820 est la carte de câblage pour le SPM-5.5HVi (A06B-6121-H006) ¢ la version haute tension 400 ¢ 480VAC du module à broche de 5,5 kW.L'A16B-2203-0651 est destiné à la version standard de 200 VAC (A06B-6111-H006)Ces deux fonctions servent le même niveau de puissance de fuseau mais des tensions d'entrée différentes. Elles ne sont pas interchangeables.

Q2: Le remplacement de l'A16B-2203-0651 nécessite-t-il des modifications des paramètres de la broche?

Les paramètres de la broche sont stockés dans la mémoire principale CNC.le CNC recharge sa communication de broche en série et applique les paramètres de broche existants automatiquement.

Q3: Quels moteurs à broche le SPM-5.5i entraîne?

Le SPM-5.5i entraîne des moteurs à broche de la série FANUC αi classés dans la classe 5.5kW Ces moteurs alimentent les fuseaux sur les centres d'usinage CNC compacts et les centres de tournage.

Q4: Comment la carte de câblage se connecte-t-elle au PCB de commande à l'intérieur du SPM-5.5i?

La carte de câblage A16B-2203-0651 et le PCB de commande A20B-2100-0800 sont connectés en interne via des connecteurs carte à carte dans le boîtier du module.Le PCB de commande est monté sur ou à côté de la carte de câblage, avec les connecteurs internes transférant les signaux de conduite de la passerelle de la carte de commande vers les dispositifs d'alimentation sur la carte de câblage,et la rétroaction du capteur de courant de la carte de câblage vers la carte de contrôle.
