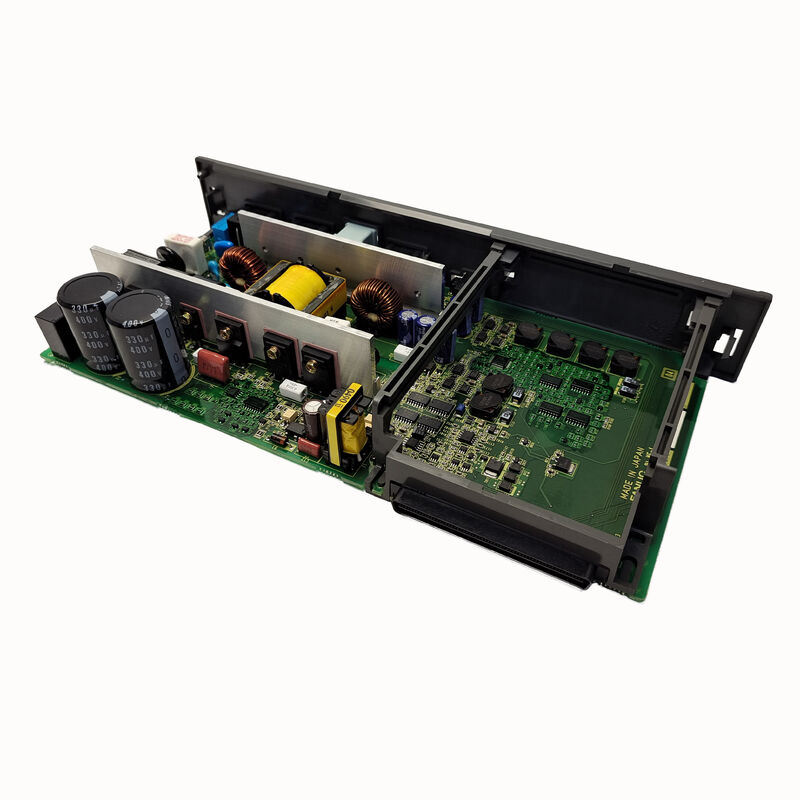

A16B-2203-0662 FANUC αis SVM1-160i Servo Board du câblage A06B-6114-H106 / 160A PCB de pointe / contrôle A20B-2100-0740

SVM1-160i Le module à un seul axe à courant élevé

The FANUC αis SVM1-160i (A06B-6114-H106) represents the second-highest current rating in the αis single-axis servo amplifier range — 160A peak servo output for driving large-frame servo motors on heavy machine tool axes.

Pour le contexte, la gamme complète αis SVM1 varie de SVM1-20i (20A) à SVM1-360i (360A).

Centres d'usinage horizontaux de grande tailleLes axes X et Y avec une masse de table importante, nécessitant un couple de pointe élevé pour une accélération transversale rapide.

Tables tournantes pour travaux lourds:Systèmes de positionnement pour les grands échangeurs de palettes ou les appareils multifonctions où la masse de l'ensemble de palettes exige un servo courant élevé et soutenu.

Machines à coudre à l'acierLorsque le positionnement de précision sous une force de meulage importante nécessite à la fois un courant élevé et une servo-rigidité élevée.

L'A16B-2203-0662 est la carte de câblage de ce module 160A fournissant tout le matériel de connexion à courant élevé à l'intérieur du boîtier SVM1-160i.

Principales spécifications

αis SVM1 Famille de cartes de câblage

Chaque courant nominal dans la plage αis SVM1 utilise une carte de câblage spécifique, tandis que le PCB de commande peut être partagé entre les valeurs:

La capacité de 160A du SVM1-160i nécessite des dispositifs IGBT, des conducteurs de bus,et les capteurs de courant physiquement plus grands que ceux des modules 40A ou 80A, ce qui explique pourquoi la carte de câblage (A16B-2203-0662) est un numéro de pièce distinct de ses frères de courant inférieur.

Scénarios d'application

SVM1-160i défaut du panneau de câblage servo:Un module FANUC αis SVM1-160i (A06B-6114-H106) développe une défaillance attribuée à la carte de câblage une défaillance de la connexion de la passerelle IGBT qui interrompt la sortie de l'entraînement sur une phase.Le numéro A16B-2203-0662 est remplacé par le texte suivant:, rétablissant une sortie de servo triphasée correcte.

Maintenance de la servo-entraînement à axe lourd:Le servo-module lourd à axe X d'un grand centre d'usinage horizontal est soumis à une maintenance programmée.La carte de câblage A16B-2203-0662 est remplacée avec la carte de commande A20B-2100-0740 en tant que renouvellement complet de l'ensemble de cartes internes.

Questions fréquentes

Q1: Est-ce que A16B-2203-0662 est spécifique au SVM1-160i ou couvre-t-il d'autres classes αis SVM1?

A16B-2203-0662 est la carte de câblage spécifique pour SVM1-160i (A06B-6114-H106) uniquement. Le manuel de maintenance FANUC αis (B-65285EN/03) confirme que chaque catégorie de courant utilise sa propre carte de câblage0661 pour les 80iCes cartes ne sont pas interchangeables entre les qualifications.

Q2: Quel est le PCB de commande associé à A16B-2203-0662?

Le manuel de maintenance FANUC αis confirme: SVM1-160i (A06B-6114-H106) utilise une carte de câblageA16B-2203-0662 Pour les véhicules à moteur électriqueet PCB de contrôleA20B-2100-0740: Les États membres doivent fournir des informations détaillées sur les mesures à prendre.L'A20B-2100-0740 est commun à la fois au SVM1-160i, fournissant un contrôle de courant HRV et une interface FSSB pour ce module 160A.

Q3: Quelle sécurité de décharge s'applique avant d'accéder à A16B-2203-0662 à l'intérieur du SVM1-160i?

Le SVM1-160i contient une banque de condensateurs plus grande que les variantes plus petites du SVM1, en raison de sa puissance nominale plus élevée.Suivez le temps d'attente de décharge prescrit dans le manuel de maintenance FANUC et vérifiez avec un voltmètre CC calibré avant d'ouvrir le boîtier du module..

Q4: Le remplacement de l'A16B-2203-0662 nécessite-t-il une réentrée des paramètres de l'axe de servo?

Les paramètres du servo (identifiant du moteur, type d'encodeur, gains, limites de courant) résident dans la mémoire principale des paramètres du CNC.Après l'installation du remplacement et la restauration du module, le CNC rétablit la communication servo FSSB et applique les paramètres existants pour l'axe 160A.

Q5: L'A16B-2203-0662 n'est-il utilisé que dans la série αis, ou également dans la série αi standard (non S)?

La valeur A16B-2203-0662 est confirmée pour la série αis SVM1-160i (A06B-6114-H106).La série standard αi SVM1 (A06B-6096-H105 pour SVM1-80 à 80A en tant que plus grand standard SVM1) culmine à 80ALa désignation 160i est exclusive à la série améliorée αis.
