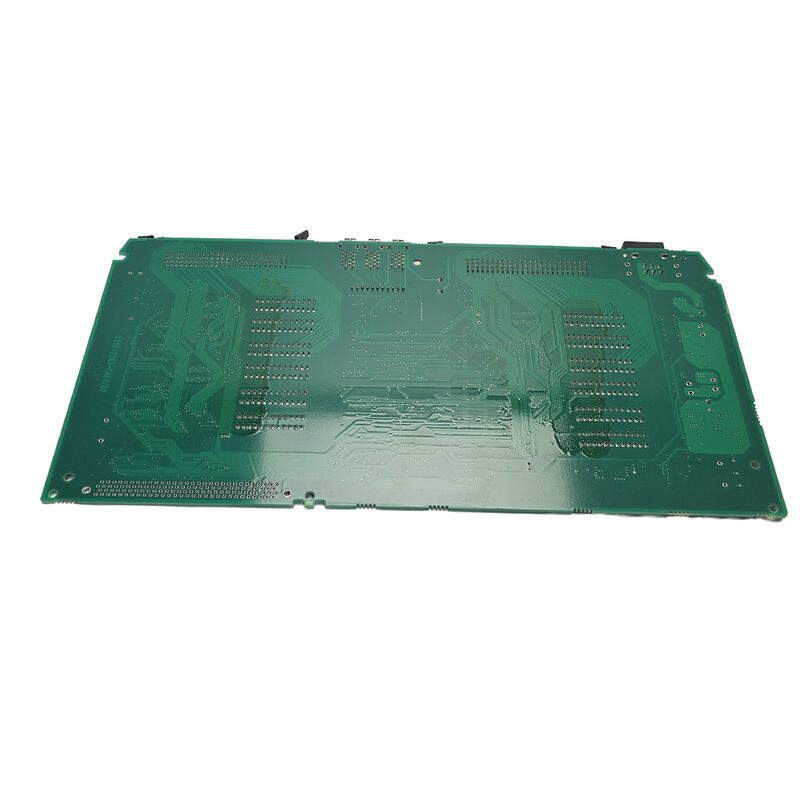

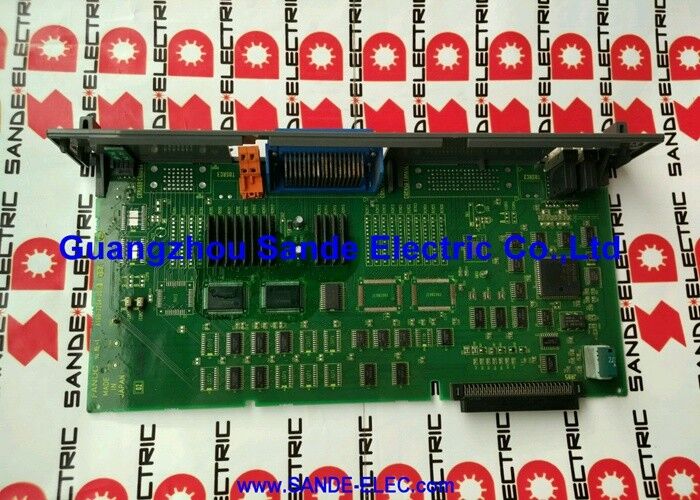

A16B-2203-0671 ∙ FANUC A16B-2203-067x Alpha-I SVM carte de câblage servo ∙ A06B-6114 série Servo Drive PCB

A16B-2203-067x La famille des cartes de câblage servo Alpha-I SVM

L'A16B-2203-0671 appartient à la gamme A16B-2203-067x, une famille confirmée de cartes de câblage pour les servo-modules de la série Alpha-I de FANUC (série A06B-6114).Le manuel de maintenance FANUC B-65285EN/03 confirme que cette gamme couvre les cartes de câblage pour les entraînements double et multi-axes Alpha-I SVM (Servo Module):

L'A16B-2203-0671 à la position numérotée la plus basse de cette famille sert une variante d'entraînement SVM définie dans la gamme de servo-modules A06B-6114 Alpha-I.

Informations clés sur le produit

Rôle du tableau de câblage

Dans l'architecture SVM de la série FANUC Alpha-I, la carte de câblage (A16B-2203-067x) sert de routage interne du signal et de PCB d'interface dans le boîtier du servo-module.

Étape d'alimentation à carte de commande:Les chemins de signal entre les modules de transistors de puissance IGBT et la carte de commande FSSB (Fibre-optique Servo Serial Bus) portant des signaux de conduite de la porte, des signaux de rétroaction de courant et des signaux de protection.

Les connecteurs d'interface externe:Les positions des connecteurs externes de l'entraînement pour la connexion à fibre optique CNC FSSB, les câbles de rétroaction du codeur et les signaux d'E/S sont montés sur la carte de câblage et acheminés à travers elle.

Circuits de protection et de surveillance:Les signaux de protection thermique des modules de transistors de puissance et des circuits de surveillance de bus CC se connectent à travers la carte de câblage à la logique de protection de la carte de commande.

Scénarios d'application

A06B-6114 défaillance du panneau de câblage du servomodule:Un servo-module FANUC Alpha-I SVM développe des défauts de signal internes, une alimentation électrique correcte et une carte de commande fonctionnant correctement, mais des défaillances de signal inter-plateforme.Le remplacement rétablit le bon routage du signal dans le servo module.

Révision du module servo:Un servo-module FANUC Alpha-I est soumis à une maintenance interne complète.

Questions fréquentes

Q1: Comment puis-je confirmer que A16B-2203-0671 est la carte de câblage de mon servo-module Alpha-I?

Lisez le numéro de pièce sur l'étiquette de la carte installée à l'intérieur du servo-module.Références croisées avec le numéro de modèle du servo-module (sur la plaque d'immatriculation avant de l'entraînement) et le tableau d'affectation des PCB du manuel de maintenance du servo-amplificateur FANUC Alpha.

Q2: La carte de câblage (A16B-2203-0671) est-elle la même que la carte de commande (A16B-2100-074x)?

Non. L'Alpha-I SVM contient plusieurs PCB avec des fonctions distinctes. La carte de câblage (A16B-2203-067x) gère le routage du signal interne et l'interface du connecteur externe.La carte de commande FSSB (A16B-2100-074x ou A16B-2101-004x) gère la communication CNCLes deux doivent fonctionner correctement pour que le module serveur fonctionne.

Q3: Quelles sont les précautions de sécurité à prendre avant d'accéder à la carte de câblage à l'intérieur d'un servo-module Alpha-I?

Débranchez complètement le CNC et le servo.Les condensateurs de bus CC du servo-module conservent une tension dangereusement élevée après le retrait de l'alimentation électrique du réseau. Vérifiez que le bus CC a été déchargé en dessous de 30V DC à l'aide d'un voltmètre calibré avant d'ouvrir le module.Suivez les procédures de sécurité du manuel de maintenance du servo-amplificateur FANUC.

Q4: Le remplacement de l'A16B-2203-0671 nécessite-t-il des modifications des paramètres du servo?

Non, les paramètres du servo sont dans la mémoire principale du CNC.le CNC télécharge les paramètres de servo sur le module lors de l'initialisation de l'allumage- Vérifier la bonne réponse du servo sur tous les axes connectés avant de reprendre la production.
