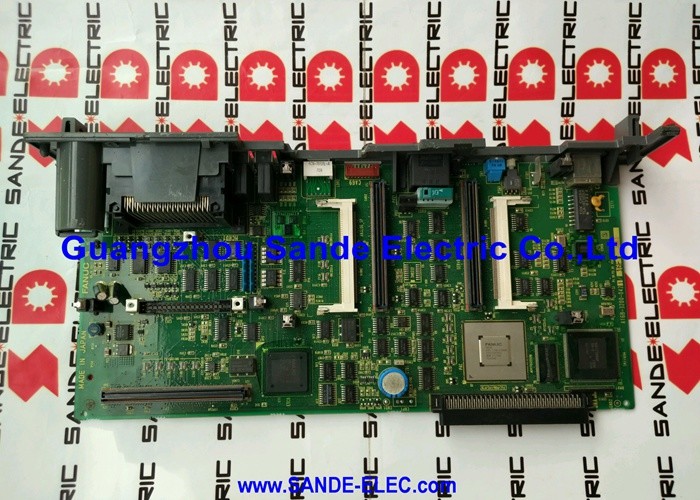

A16B-2203-0673 | Carte de câblage servo FANUC Alpha-I SVM2-80/80i — A06B-6114-H209 / Double axe 80A+80A / FSSB / 200V

A06B-6114-H209 — Le module servo SVM2-80/80i

Le manuel de maintenance FANUC B-65285EN/03 confirme : A16B-2203-0673 est la carte de câblage pour le module servo A06B-6114-H209 SVM2-80/80i. Il s'agit de la variante à deux axes 80A/80A de la famille SVM (Servo Module) de la série Alpha-I de FANUC — un servoamplificateur à deux axes desservant deux axes de machines-outils CNC à partir d'un module compact.

La désignation SVM2-80/80i code les principales spécifications du disque :

• SVM= Servo Module (entraînement intégré à deux axes)
• 2= Deux canaux d'axe servo
• 80/80= Capacité de courant de crête de 80 A sur chaque axe
• je= i-type (génération Alpha-I, interface de communication numérique FSSB)

Spécifications clés

Carte de câblage vs carte de contrôle - Deux PCB distincts

Le module servo A06B-6114-H209 contient deux PCB principaux avec des fonctions différentes :

Carte de câblage (A16B-2203-0673 — ce produit) :Le PCB de routage du signal interne. Il transporte les signaux de commande de grille de la carte de commande FSSB vers les modules de transistors de puissance IGBT, achemine le retour de courant des résistances shunt du transistor vers la carte de commande et fournit l'interface de connecteur externe, y compris les connecteurs à fibre optique FSSB, les connecteurs d'encodeur de moteur et les bornes d'E/S.

Carte de contrôle FSSB (A16B-2100-074x / A16B-2101-004x) :La carte d'intelligence des servos. Il communique avec la CNC via le bus série FSSB, exécute les boucles de contrôle de vitesse et de courant et génère les commandes de commande de porte PWM que le tableau de câblage achemine vers l'étage de puissance IGBT.

Lorsqu'un module d'asservissement développe des défauts, la première étape consiste à identifier le PCB défaillant : les défauts de la carte de câblage se manifestent généralement par des problèmes de routage des signaux ou des défaillances de l'interface du connecteur, tandis que les défauts de la carte de contrôle produisent des erreurs de communication FSSB ou des alarmes d'algorithme de contrôle.

Scénarios d'application

Défaut de la carte de câblage SVM2-80/80i :Un système d'asservissement CNC FANUC Alpha-I développe des défauts de module internes sur un variateur 80/80i. La carte de contrôle FSSB teste correctement. Le tableau de câblage A16B-2203-0673 est identifié comme étant le défaut de routage du signal. Le remplacement rétablit le bon fonctionnement du lecteur.

Maintenance interne du module servo :Le module servo SVM2-80/80i d'une machine de production fait l'objet d'une maintenance interne. L'A16B-2203-0673 est remplacé aux côtés des modules à transistors de puissance dans le cadre d'une révision complète des modules d'asservissement.

FAQ

Q1 : Comment puis-je vérifier que A16B-2203-0673 est la bonne carte de câblage pour mon module servo ?

Identifiez le modèle du module servo à partir de sa plaque signalétique avant - s'il indique A06B-6114-H209 ou A06B-6114-C209, A16B-2203-0673 est la carte de câblage confirmée. Le manuel de maintenance FANUC B-65285EN/03 confirme cette affectation dans son tableau PCB Alpha-I SVM2. Lisez également l'étiquette sur la carte installée elle-même.

Q2 : Quelles alarmes de servo indiquent spécifiquement un défaut de la carte de câblage par rapport à un défaut de la carte de commande ?

Les défauts de la carte de câblage provoquent généralement : des défaillances du chemin du signal optique FSSB (si l'émetteur-récepteur optique est sur la carte de câblage), des anomalies de retour de courant des circuits de détection de courant à transistor ou des défauts matériels spécifiques à l'axe où la connexion de l'étage de puissance est interrompue. Les défauts de la carte de contrôle (A16B-2100-074x) provoquent généralement des alarmes de communication FSSB (alarme SV 8 ou 9) ou des erreurs de contrôle de vitesse. La distinction entre les deux nécessite des tests d'isolation avec la documentation de maintenance du servoamplificateur applicable.

Q3 : La carte de câblage A16B-2203-0673 peut-elle être remplacée sans remplacer les transistors de puissance IGBT ?

Oui. Le tableau de câblage et les modules de transistors IGBT sont des composants distincts au sein de l'A06B-6114-H209. Si le tableau de câblage est défectueux mais que les modules IGBT sont électriquement sains (vérifiés par un test de transistor), seul le tableau de câblage doit être remplacé. Cependant, si la défaillance du tableau de câblage a été causée par une défaillance de l'IGBT (dommages par surintensité), les IGBT doivent être testés et remplacés si nécessaire avant d'installer le nouveau tableau de câblage.

Q4 : A16B-2203-0673 est-il interchangeable avec A16B-2203-0674 (SVM2-80/160i) ou A16B-2203-0675 (SVM2-160/160i) ?

Non. Chaque carte de câblage est spécifique à son modèle de variateur : la disposition du PCB, les connexions des modules de transistors et les circuits de détection de courant sont optimisés pour les intensités nominales spécifiques du variateur. A16B-2203-0673 (80/80i), A16B-2203-0674 (80/160i) et A16B-2203-0675 (160/160i) ne sont pas interchangeables même s'ils servent la même famille de disques SVM2.

Q5 : Quelles précautions ESD et de sécurité s'appliquent lors de la manipulation de l'A16B-2203-0673 ?

Poignée avec un bracelet antistatique mis à la terre sur une surface sécurisée ESD. Avant d'ouvrir le module servo : éteignez et verrouillez l'alimentation secteur, puis vérifiez que le bus DC s'est déchargé en dessous de 30 V à l'aide d'un voltmètre calibré avant d'accéder aux composants internes. Le bus CC SVM2-80/80i fonctionne à environ 280 V CC (à partir d'une entrée 200 V CA) et conserve la charge après la mise hors tension.
