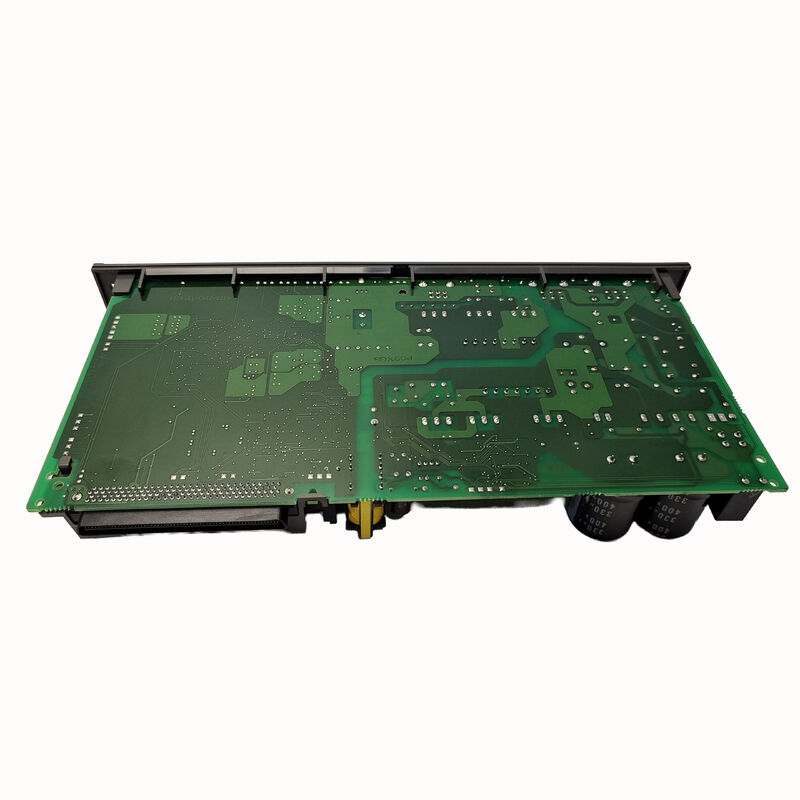

A16B-2203-0674 ∙ FANUC Alpha-I SVM2-80/160i Servo Board de câblage ∙ A06B-6114-H210 / Asymétrique 80A + 160A double axe

SVM2-80/160i Asymétrique à deux axes

Le manuel d'entretien FANUC B-65285EN/03 confirme que A16B-2203-0674 est la carte de câblage pour l'A06B-6114-H210, qui porte la désignation SVM2-80/160i.Il s'agit de la variante de courant asymétrique de la famille de servo-entraînement à double axe SVM2:

La notation asymétrique de 80A/160A du SVM2-80/160i en fait l'entraînement préféré pour les machines-outils CNC où deux axes ont des demandes de puissance significativement différentes, par exempleun axe Z à charge élevée (colonne ou ram) jumelé à un axe Y à charge inférieure, ou un axe d'alimentation de table couplé à un axe de positionnement de précision.

Principales spécifications

Rôle de la carte de câblage dans le SVM2-80/160i

La carte de câblage A16B-2203-0674 gère le routage interne du signal spécifique à l'architecture asymétrique 80/160i. The two axis channels have different transistor module sizes — the 160A channel requires larger IGBT modules than the 80A channel — and the wiring board's PCB layout and conductor sizing reflect these different current levels.

La carte de câblage se connecte:

• Les signaux d'entraînement de la passerelle de la carte de commande FSSB vers deux banques IGBT de capacité différente
• Réaction de courant de deux circuits de détection de courant de notation différente
• Connecteurs FSSB extérieurs à fibre optique pour la communication CNC
• deux connecteurs de câble de codeur moteur (un par canal d'axe)

Scénarios d'application

SVM2-80/160i défaut du panneau de câblage sur le système d'axe asymétrique:Un CNC FANUC avec un entraînement SVM2-80/160i développe des servo-alarmes. Après vérification de la carte de commande et de l'étape d'alimentation, la carte de câblage A16B-2203-0674 est identifiée comme étant la faute.Remplacement rétablit la fonction de servo à double axe.

Identification de la révision du servomodule /07B:La révision confirmée /07B est indiquée sur l'étiquette du tableau.confirmer la révision de l'étiquette de la carte installée afin d'assurer la compatibilité avec la révision matérielle spécifique du servomodule.

Questions fréquentes

Q1: Qu'est-ce qui distingue A16B-2203-0674 (SVM2-80/160i) de A16B-2203-0673 (SVM2-80/80i)?

Les deux sont des cartes de câblage pour les entraînements à double axe SVM2 de la série A06B-6114, mais pour des variantes de capacité de courant différentes.A16B-2203-0674 sert le SVM2-80/160i (80A + 160A)Les circuits imprimés ne sont pas interchangeables, la disposition des circuits imprimés et la taille des conducteurs diffèrent pour s'adapter aux différentes tailles de modules de transistors sur le canal 160A.

Q2: Pourquoi une machine utiliserait-elle un entraînement asymétrique 80A/160A plutôt qu'une paire assortie?

Le SVM2-80/160i est le choix optimal lorsque deux axes dans la même position de l'armoire ont des besoins de puissance significativement différents. Using an asymmetric drive correctly sizes the power stage for each axis — avoiding the cost and heat generation of over-specifying the lighter axis with 160A capacity while ensuring the heavier axis has sufficient current headroom.

Q3: A16B-2203-0674 fonctionne-t-il avec la même carte de contrôle FSSB que A16B-2203-0673?

Oui, le SVM2-80/80i et le SVM2-80/160i utilisent tous deux la même famille de cartes de contrôle FSSB (A16B-2100-074x ou A16B-2101-004x).La carte de commande gère l'algorithme de servo numérique et la communication FSSB de manière identique pour les deux capacités d'entraînement..

Q4: Quelles précautions de sécurité s'appliquent lors du remplacement de l'A16B-2203-0674 à l'intérieur du servomodule?

Éteignez et verrouillez l'alimentation du réseau. Vérifiez que le bus CV SVM2-80/160i a une décharge inférieure à 30 V à l'aide d'un voltmètre CC calibré avant d'ouvrir le module.Le SVM de la classe 200V fonctionne avec un bus CC d'environ 280V. Cette tension persiste après retrait du réseau. Manipuler la planche de remplacement avec une sangle de poignet antistatique sur une surface protégée contre les ESD.

Q5: Comment puis-je confirmer que A16B-2203-0674 est la carte de câblage correcte pour mon SVM2-80/160i?

La plaque d'immatriculation frontale du module d'entraînement montre le numéro de modèle A06B-6114-H210 (spécifications de commande) ou A06B-6114-C210 (spécifications de l'unité) pour le SVM2-80/160i.Le manuel d'entretien FANUC B-65285EN/03 confirme A16B-2203-0674 comme étant la carte de câblageVérifiez également le numéro de pièce sur l'étiquette de la carte installée avant de commander le remplacement.
