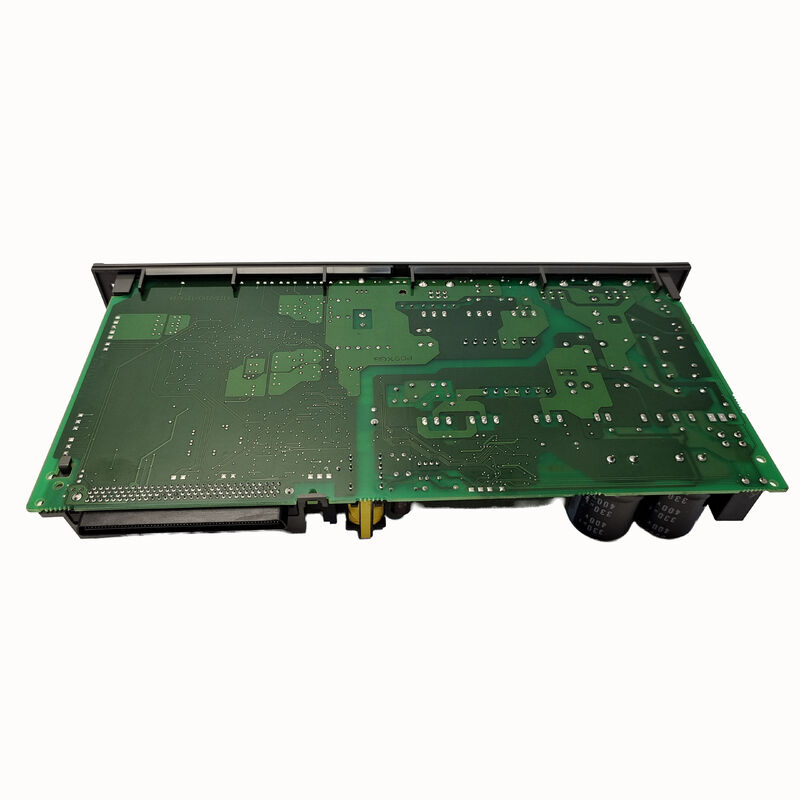

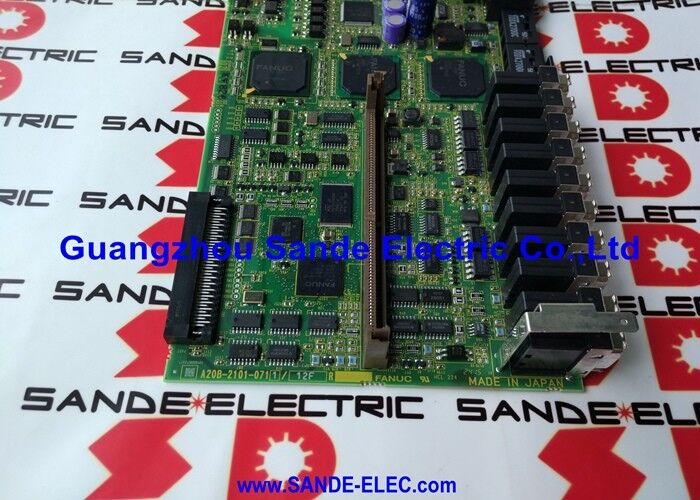

A16B-2203-0675 | Carte d'alimentation servo FANUC Alpha-I SVM2-160/160i — A06B-6114-H211 / Double 160 A / 39 A / Le plus grand SVM à deux axes

SVM2-160/160i — Le plus grand module servo à deux axes

L'A06B-6114-H211 SVM2-160/160i est la variante à courant le plus élevé de la famille de modules servo à deux axes Alpha-I SVM2 de FANUC — le plus grand module servo à deux axes de la série ai. L'A16B-2203-0675 est sa carte d'alimentation/câblage, confirmée par le manuel de maintenance FANUC B-65285EN/03.

La famille complète SVM2 confirme A16B-2203-0675 en haut de gamme :

Spécifications clés

Architecture à deux PCB - Carte d'alimentation et carte de contrôle

Le module servo A06B-6114-H211 contient deux PCB principaux :

Carte d'alimentation/câblage (A16B-2203-0675 — ce produit) :Achemine les signaux de commande de grille de la carte de commande vers les deux modules de transistors IGBT 160 A, transporte le retour de courant des résistances shunt de l'étage de puissance et fournit tous les connecteurs d'interface externes : connecteurs à fibre optique FSSB, câbles d'encodeur de moteur et E/S de signal.

Carte de contrôle FSSB (A20B-2100-0741) :Exécute les boucles de contrôle de vitesse et de courant pour les deux axes, communique avec la CNC via le bus série FSSB et génère les commandes PWM que la carte d'alimentation achemine vers les transistors IGBT.

Scénarios d'application

Défaut de la carte d'alimentation SVM2-160/160i :Un système d'asservissement FANUC Alpha-I avec un module 160/160i développe des défauts d'étage de puissance. Après avoir vérifié les transistors IGBT 160A et la carte de contrôle, la carte d'alimentation A16B-2203-0675 est identifiée comme étant la panne. Le remplacement restaure le routage interne du signal du module servo.

Maintenance des servos des grands centres d'usinage :Une installation de production entretient le système d'asservissement de son centre d'usinage CNC robuste. L'A16B-2203-0675 est remplacé dans le cadre d'une révision complète du module SVM2-160/160i.

FAQ

Q1 : L'A16B-2203-0675 est-elle la même carte que celle utilisée dans l'A06B-6117-H211 ?

Les A06B-6114-H211 et A06B-6117-H211 sont tous deux des modules SVM2-160/160i mais issus de révisions de séries de variateurs différentes : le 6114 est la conception antérieure, le 6117 est une révision ultérieure. A16B-2203-0675 est confirmé pour l'A06B-6114-H211 et l'A06B-6117-H211. Vérifiez sur la plaque signalétique du module installé quel modèle de variateur est installé.

Q2 : Quel est le rapport entre la sortie nominale continue de 39 A et la valeur nominale maximale du transistor de 160 A ?

La valeur nominale du transistor de 160 A correspond au courant de crête instantané maximum que l'IGBT peut supporter. La sortie continue nominale de 39 A correspond au courant soutenu que le variateur est conçu pour fournir en fonctionnement normal du servo sans surchauffe. Le rapport élevé entre crête (160 A) et continu (39 A) offre une marge pour les surcharges des servos (pics d'accélération, arrêts d'urgence et transitoires de coupure importants) sans dépasser la zone de fonctionnement sûre du transistor.

Q3 : Quels codes d'alarme de servo indiquent spécifiquement un défaut de la carte d'alimentation par rapport à un défaut de la carte de commande ?

Les défauts de la carte d'alimentation produisent généralement : des alarmes de transistor IGBT (surintensité, court-circuit), des défauts de commande de grille (où le transistor ne commute pas correctement en raison d'un signal de commande manquant) ou des anomalies de retour de courant. Les défauts de la carte de contrôle produisent des alarmes de communication FSSB (alarmes SV 8 ou 9) ou des erreurs de contrôle de vitesse/courant. Lorsque les deux axes tombent en panne simultanément avec une alarme liée à l'alimentation et que les transistors sont testés sains, la carte d'alimentation A16B-2203-0675 est le principal suspect.

Q4 : Le remplacement de l'A16B-2203-0675 nécessite-t-il une nouvelle saisie des paramètres du servo ?

Les paramètres des servos résident dans la mémoire principale des paramètres de la CNC, et non dans les PCB du module servo. Après avoir installé la carte de puissance de remplacement et remonté le module, la CNC télécharge les paramètres du servo lors de l'initialisation à la mise sous tension. Vérifiez la réponse correcte du servo sur les deux canaux d'axe avant de retourner en production.

Q5 : Quelles précautions de sécurité s'appliquent avant d'accéder à l'A16B-2203-0675 à l'intérieur du module d'asservissement ?

Éteignez et verrouillez l’alimentation secteur. Attendez le temps de décharge spécifié dans le manuel de maintenance du servoamplificateur FANUC Alpha – généralement 5 minutes minimum. Vérifiez que la tension du bus CC est inférieure à 30 V CC à l'aide d'un voltmètre calibré. Le bus CC SVM2-160/160i fonctionne à environ 280 V CC à partir d'une entrée 200 V CA. Poignée A16B-2203-0675 avec un bracelet antistatique sur une surface sécurisée ESD.
