Résumé

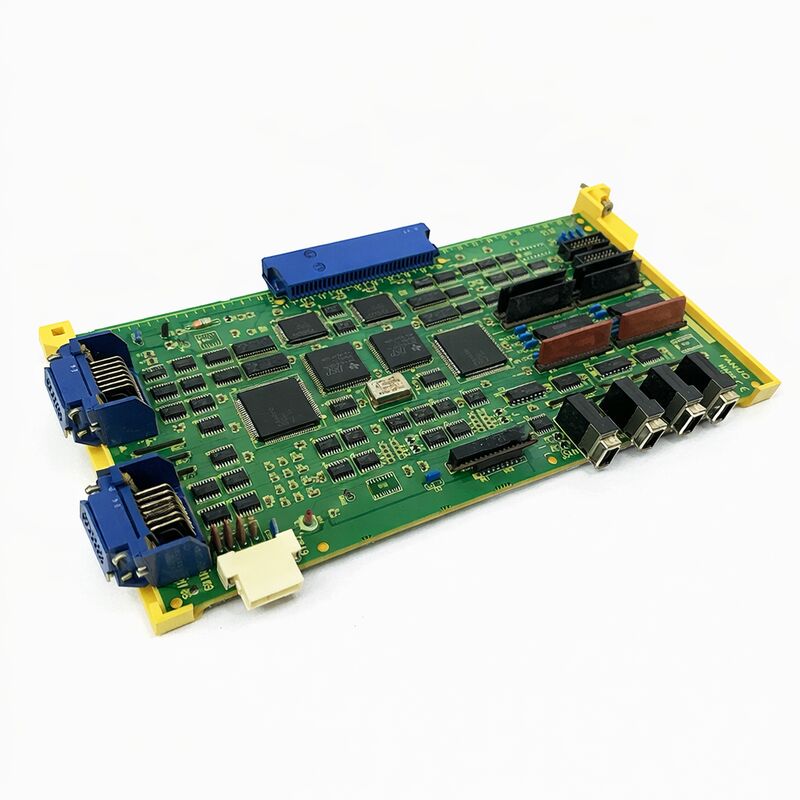

LeA16B-2203-0691 est uneαi PCB de câblage de servo-module utilisé avecIl est décrit comme la carte normalement montée surLes modules de la série αiSV A06B-6114 à un axe et les canaux de pièces l'identifient également comme un PCB pourLe système de détection de la pollution atmosphérique est utilisé.

Cela le place dans la section de câblage/contrôle de l'amplificateur interne plutôt que dans la couche de carte mère ou de carte de communication CNC.

Cette carte n'est pas une pièce de rechange à usage général, elle appartient à la structure interne du servo-module αi et est liée à la famille d'amplificateurs dans laquelle elle est montée.les cartes dans cette position sont correspondantes selon le rôle exact de l'amplificateur et le type de module installé, car la carte prend en charge la structure électrique interne du servo-amplificateur plutôt qu'une fonction de commande externe large.

Une liste de manuels d'entretien fournit également des liensA16B-2203-0691 avecαi SV 20 configurations dans leA06B-6117-H103/C103, tandis que la description du produit citée ci-dessus le lie aux modules A06B-6114 aiSV à un seul axe.

Dans la pratique, cela signifie que le modèle exact de l'amplificateur installé et l'étiquette de la carte doivent toujours être vérifiés sur le matériel avant de commander.

Données techniques

Applications

Cette planche est adaptéeles modules de servo-amplificateurs FANUC αi installés qui utilisent déjà leA16B-2203-0691 position interne du câblage.

Il est particulièrement pertinent dans la réparation de servo-module, la rénovation au niveau de la carte et la restauration de l'amplificateur où le matériel du module d'origine reste largement intact, mais le PCB interne doit être remplacé.

Il est particulièrement utile lorsque la section d'alimentation et l'assemblage du dissipateur de chaleur restent opérationnels, mais que la carte du module interne nécessite un remplacement pour restaurer la structure d'amplificateur d'origine.

Dans ce contexte, l'appariement du même PCB de câblage contribue à préserver l'architecture du module existant et l'arrangement de la carte de commande installée.

Guide de sélection

Lors de la sélectionA16B-2203-0691, confirmez d'abord le code de la carte directement sur le PCB installé, puis vérifiez le modèle d'amplificateur sur lequel il est monté.

Cette étape est importante car la même famille de cartes apparaît sur plusieurs variantes de modules servo αi, et des modèles proches peuvent être utilisés sur différentes configurations de courant ou d'axe.

Deuxièmement, vérifiez la désignation de l'amplificateur lui-même.

La plus forte description du tableau relie ce modèle àaiSV1-20 etmodules A06B-6114 à un seul axe, tandis que les références manuelles le relient également àIl y a aussi les listes SV 20.

Cela signifie que la méthode de sélection la plus fiable est le code de la carte montée et l'étiquette de l'amplificateur installée.

Troisièmement, revoir le contexte de la carte à l'intérieur du module.Carte de contrôle FSSB A16B-2101-004x, qui peut aider à confirmer visuellement les composants internes de l'amplificateur installés pendant le service.

Conseils pour le remplacement

Avant de commander, confirmez l'étiquette de la carte, le modèle d'amplificateur et le type exact de module où il est installé.Ces trois vérifications sont plus fiables que d'essayer d'identifier la carte uniquement à partir d'une description de la famille servo large.

Si l'amplificateur a déjà été réparé auparavant, il est également sage de comparer les marquages actuels de la carte installée avec les enregistrements de la machine.

Les anciens servo-modules peuvent transporter des cartes de remplacement provenant de travaux de service antérieurs, de sorte que la vérification directe du matériel est la voie la plus sûre.

Questions fréquentes

Q1: Quel type de planche est A16B-2203-0691?
Il s'agitLes circuits imprimés de câblage des modules servo.il appartient à l'intérieur du module d'amplificateur et prend en charge la structure interne de la carte de la servo-unité plutôt que de servir de contrôleur général ou de carte d'affichage.

Q2: Pourquoi?aiSV1-20? est-il important dans la description?
Parce qu'il identifie le rôle du côté amplificateur de la carte.Le module aiSV1-20 doit être sélectionné de manière à conserver la même configuration d'amplificateur installée, et pas seulement en faisant correspondre la famille de cartes FANUC plus large.

Q3: Pourquoi le modèle d'amplificateur doit-il être vérifié avant d'acheter?
Parce que les familles de cartes comme celle-ci peuvent apparaître à travers plusieurs variantes d'amplificateurs αi.et la structure du module déjà en service.

Q4: Est-ce que c'est le servo-amplificateur complet?
Non, c'est uneCette distinction est importante car le remplacement doit correspondre au rôle de la carte interne à l'intérieur de l'amplificateur existant,pas l'ensemble du disque comme unité complète.

Q5: Qu'est-ce qui doit être vérifié avant d'acheter?
Vérifiez l'étiquette de la carte, confirmez le type d'amplificateur et vérifiez le contexte du module installé.Cette combinaison donne une correspondance beaucoup plus sûre que de se fier uniquement à une description générale de la famille.
