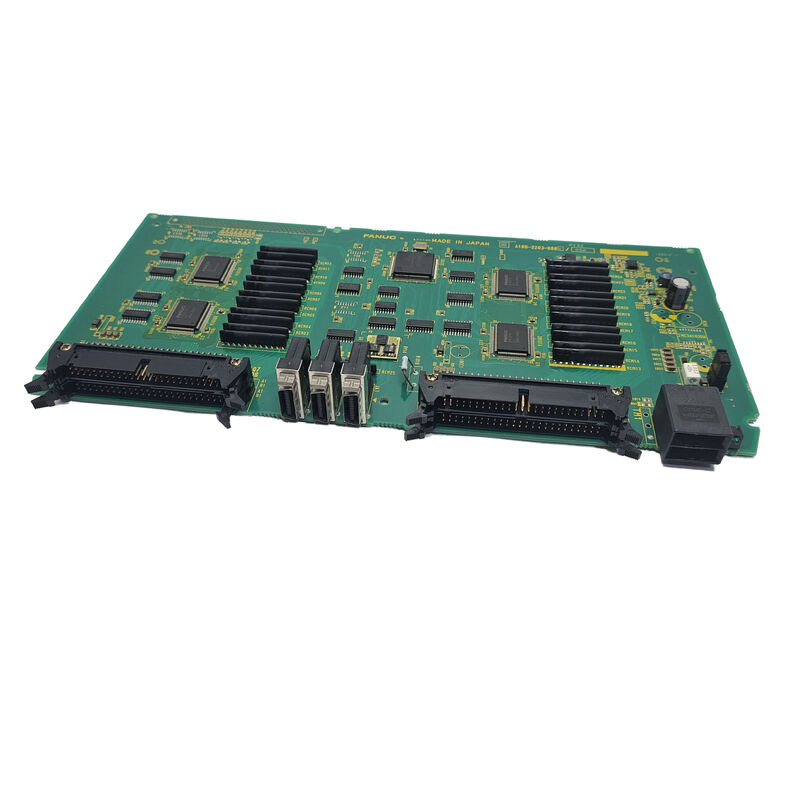

Le tableau de bord FANUC utilisé A16B-2203-0754 A16B22030754 A16B-22O3-O754

A16B-2203-0754 ∙ FANUC Série 16i-B Sub CPU Board ∙ F16i-B CNC Expansion de l'axe / "nouveau" design mis à jour / Série A16B-2203

La série 16i-B La plateforme phare de la génération i

La série 16i de FANUC est le successeur de la série 16 de la génération i, positionnant la plateforme CNC la plus performante de FANUC au sommet de la gamme de produits de la série i.La désignation de modèle "B" identifie la deuxième génération de matériel de cette plate-forme, une mise à jour de la 16i-A avec une architecture raffinée, des capacités étendues et des performances améliorées du servo et de la broche.

La série 16i-B est adaptée aux applications les plus exigeantes des machines-outils: grands centres d'usinage multi-axes avec contournement simultané à 5 axes, centres de tournage multi-tours,machines composites complexes combinant tournage et fraisage, et des cellules de fabrication flexibles nécessitant le plus grand nombre d'axes et la plus grande complexité de programme.

Informations clés sur le produit

Sous-CPU ∆ Traitement sur axe dédié

La carte de sous-CPU de la série 16i-B étend la capacité de traitement de l'axe du CNC au-delà de ce que fournit la seule carte de CPU principale.Il ne s'agit pas d'une simple expansion, c'est une architecture de traitement dédiée pour des axes supplémentaires..

Le processeur principal:Traite toutes les fonctions CNC standard

Les sous-CPU (A16B-2203-0754):Prend en charge le calcul des axes servo supplémentaires, exécute l'interpolation et la coordination des axes servo pour les axes étendus.s'assurer que l'ajout de plus d'axes ne dégrade pas les performances de traitement des axes déjà gérés par le processeur principal.

Le résultat: même les machines de la série 16i-B à haut nombre d'axes entièrement configurées maintiennent des taux de servo-boucle et des performances d'interpolation constants sur tous les axes,parce que la charge de traitement est répartie entre le processeur principal et le sous-CPU.

Scénarios d'application

défaillance du sous-CPU du centre d'usinage à haut axe de la série 16i-B:Un centre d'usinage à 5 axes avec commande FANUC Série 16i-B développe des alarmes spécifiquement sur les sous-axes contrôlés par le processeur.L'A16B-2203-0754 est identifié comme la fauteLe remplacement rétablit la fonction de servo à axe étendu.

Rénovation du système de commande CNC:Un centre d'usinage de la série 16i-B subit une révision du système de contrôle. La carte de sous-CPU A16B-2203-0754 est remplacée avec la carte de CPU principale pour réinitialiser complètement le matériel de traitement du CNC.

Questions fréquentes

Q1: Combien d'axes supplémentaires le sous-CPU A16B-2203-0754 prend en charge dans le système 16i-B?

La capacité d'axe supplémentaire fournie par la carte de sous-CPU de la série 16i-B dépend de la configuration spécifique du système. La série de base 16i-B prend en charge un nombre défini d'axes sur le processeur principal;le sous-CPU étend ce par un nombre défini d'axes supplémentaires.

Q2: L'A16B-2203-0754 est-il compatible avec les systèmes de la série 16i-A ou est-il spécifique à 16i-B?

La description du produit l'identifie spécifiquement comme "SUB CPU BOARD 16I-B CONTROL" la désignation 16i-B indique le matériel assorti à la plateforme modèle B.L'installation d'une carte modèle A dans un système modèle B (ou vice versa) risque une incompatibilité matérielle au niveau du bus et des connecteursConfirmez toujours la génération exacte du modèle CNC à partir de la plaque d'immatriculation de la machine avant de commander.

Q3: Le remplacement de l'A16B-2203-0754 a-t-il une incidence sur les paramètres ou les programmes CNC?

Les paramètres CNC, les programmes de pièces, les données d'outil et la logique de l'échelle PMC résident dans les modules SRAM et FROM séparés de la carte de sous-CPU. Le remplacement de l'A16B-2203-0754 n'affecte aucune donnée stockée.Après installation du remplacement, la sous-CPU rétablit sa communication avec la CPU principale et le système s'initialise normalement.

Q4: Le CNC de la série 16i-B peut-il fonctionner sans le A16B-2203-0754 s'il tombe en panne?

Si la carte du sous-CPU tombe en panne, seuls les axes qu'elle contrôle deviennent indisponibles La capacité de la machine à fonctionner en mode à axe réduit dépend de la configuration de la machine et de la capacité des axes de fonctionnement à exécuter des travaux utiles seuls.Pour la plupart des machines, la perte d'un axe contrôlé arrête la production.

Q5: Qu'est-ce qui distingue la carte de sous-CPU 16i-B de l'ancienne sous-CPU de la série 16 (modèle B)?

La Série 16 Modèle B (génération pré-i) utilisait une famille de cartes de sous-CPU différente, les cartes de classe A16B-2203-0033 pour la Série 18 Modèle B, par exemple.La 16i-B (génération i) utilise une plateforme matérielle complètement différente avec un processeur et une architecture de mémoire mis à jourLa carte A16B-2203-0754 "nouvelle" est spécifique à la génération 16i-B et ne peut pas remplacer les cartes de sous-CPU du modèle B antérieures.
