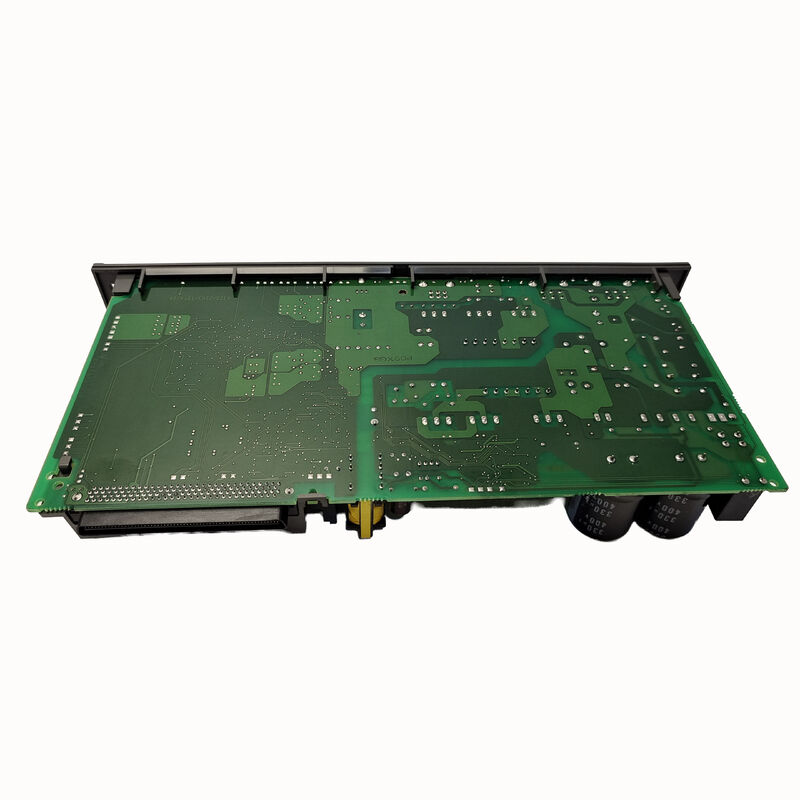

Le tableau FANUC utilisé A16B-2203-0815 A16B22030815 A16B-22O3-O815

A16B-2203-0815 | Circuit imprimé d'entraînement CNC série FANUC A16B-2203 — Gamme de cartes d'entraînement 081x / Automatisation industrielle / Systèmes de servomoteurs et de broches

A16B-2203-081x — Gamme de cartes d'entraînement

Le groupe de numéros A16B-2203-081x est une section définie de la série A16B-2203 axée sur les PCB du système de variateur. Les planches adjacentes de cette gamme confirment la catégorie fonctionnelle :

A16B-2203-0810 :Confirmé comme « PCB — ALPHA-I SERVO SVM2-20/20HVi » — une carte de câblage pour le module servo à double axe haute tension (HV) 400 V CA, desservant les machines dans les régions d'alimentation 400 V.

A16B-2203-0800-0803 :Tirés du manuel de maintenance FANUC αis (B-65285EN/03), voici les cartes de câblage pour la série αis SVM1 HV :

• 0800 : SVM1-20HVi (A06B-6124-H103)
• 0801 : SVM1-40HVi (A06B-6124-H104)
• 0802 : SVM1-80HVi (A06B-6124-H105)
• 0803 : SVM1-10HVi (A06B-6124-H102)

L'A16B-2203-0815 occupe la position 0815 dans cette gamme, ce qui le place dans la famille de circuits imprimés de servomoteurs haute tension 400 V CA qui comprend les cartes de câblage HT 0800-0803 SVM1 et la carte HT 0810 SVM2.

Informations clés sur le produit

Contexte du variateur haute tension — Applications dans la région 400 V

Les machines installées dans les régions dotées d'une alimentation triphasée de 400 à 480 V CA nécessitent des variantes de servomoteurs haute tension (HT). Les amplificateurs de la série HV gèrent cela directement à partir du secteur sans transformateur abaisseur séparé.

L'ensemble de la gamme A16B-2203-080x à 081x correspond à cette catégorie de variateur HT :

• Les cartes de câblage SVM1 HT (0800–0803) servent des modules HT à axe unique
• La carte SVM2 HV (0810) dessert les modules HT à deux axes
• L'A16B-2203-0815 sert à sa configuration spécifique de servoamplificateur HT

Cette gamme HV est la configuration de servomoteur la plus courante dans les machines-outils CNC européennes, asiatiques et sur la plupart des marchés d'exportation : toute machine-outil vendue dans une région d'approvisionnement en 400 V utilise des servomoteurs de classe HV.

Scénarios d'application

Défaut PCB servo variateur HT :Une machine CNC sur réseau d'alimentation 400V développe une alarme d'asservissement sur l'axe contrôlé par le module contenant A16B-2203-0815. Après avoir exclu les défauts de câblage externe et de moteur, la carte est identifiée et remplacée.

Révision du module variateur :Un atelier de service CNC spécialisé révisant un module d'amplificateur de servo HV remplace l'A16B-2203-0815 dans le cadre d'un renouvellement complet de la carte interne.

FAQ

Q1 : Comment puis-je confirmer que la A16B-2203-0815 est la bonne carte pour mon module variateur HT ?

Lisez le numéro de pièce sur l'étiquette de la carte à l'intérieur du module spécifique. S'il lit A16B-2203-0815, cela confirme le remplacement correct. Référence croisée avec le tableau des pièces de rechange dans le manuel de maintenance FANUC pour le modèle de module de lecteur hôte.

Q2 : A16B-2203-0815 est-il destiné aux machines à alimentation 400 V ou aux machines à alimentation 200 V ?

Basé sur le contexte de la gamme 081x — qui comprend des cartes de câblage confirmées de la série HV (A16B-2203-0800-0803 pour SVM1 HVi et A16B-2203-0810 pour SVM2-20/20HVi) — l'A16B-2203-0815 est probablement une carte de pilotage haute tension (400-480 V CA). Confirmez la tension nominale de la plaque signalétique du module hôte avant de commander.

Q3 : Le remplacement de l'A16B-2203-0815 affecte-t-il les paramètres du servo ?

Non. Les paramètres des servos résident dans la mémoire principale de la CNC. Le remplacement de la carte PCB du variateur n'affecte aucune valeur de paramètre stockée. Après avoir installé le remplacement, la CNC rétablit la communication des servos et applique normalement les paramètres existants.

Q4 : Quelle sécurité de décharge s'applique avant d'accéder à A16B-2203-0815 à l'intérieur d'un module variateur HT ?

Les servomodules de la série HV fonctionnant sur une entrée de 400 à 480 V CA maintiennent un bus CC à environ 540 à 650 V CC. Après la coupure de l'alimentation secteur, le temps de décharge indiqué dans le manuel de maintenance FANUC doit être pleinement respecté. Vérifiez la décharge du bus avec un voltmètre calibré avant d'ouvrir le module. L'énergie du bus HT est nettement supérieure à celle des modules 200 V : plus de capacité, une tension plus élevée, plus d'énergie stockée.
