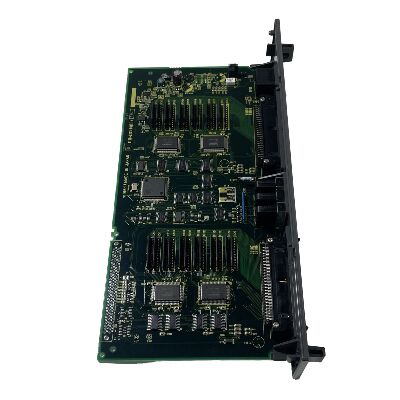

A16B-2203-0820 | Carte de câblage FANUC Alpha-i SPM-5.5HVi — A06B-6121-H006 / A06B-6122-H006 / 400-480VAC HV / 5,5kW Module de broche

Alpha-i SPM HV — Broche haute tension pour les régions 400 V

La gamme de produits Alpha-i SPM (Spindle Power Module) de FANUC couvre deux normes de tension d'entrée :

Tension standard (série 200 V : A06B-6111, A06B-6116, A06B-6128) :Pour les machines installées dans les régions disposant d'une alimentation triphasée de 200 à 240 V : Japon, certaines parties de l'Amérique du Nord et autres régions 200 V.

Série haute tension (HT) (A06B-6121, A06B-6122) :Pour les machines installées dans les régions disposant d'une alimentation triphasée de 380 à 480 V : Europe, majeure partie de l'Asie et autres régions 400 V.

Les A06B-6121 et A06B-6122 sont les variantes de type A et de type B de la série Alpha-i SPM HV. L'A16B-2203-0820 est la carte de câblage pour le plus petit module de broche HT de cette gamme : leSPM-5.5HVi— un amplificateur de broche de 5,5 kW fonctionnant directement à partir d'une entrée secteur de 400 à 480 VCA.

Spécifications clés

Type A vs Type B — Deux variantes SPM-5.5HVi, une carte de câblage

Les modules A06B-6121-H006 (Type A) et A06B-6122-H006 (Type B) SPM-5.5HVi utilisent lemême tableau de câblage A16B-2203-0820. La différence entre le type A et le type B réside dans le PCB de contrôle :

• Type A (A06B-6121-H006) :Utilise le PCB de contrôle A20B-2100-0800
• Type B (A06B-6122-H006) :Utilise le PCB de contrôle A20B-2100-0801

Le tableau de câblage fournit le matériel commun à courant élevé partagé entre les deux types. Cela signifie qu'un seul A16B-2203-0820 peut servir à l'un ou l'autre type : le type est déterminé par le PCB de commande installé à côté de lui.

Scénarios d'application

Réparation module de broche Alpha-i HT :Une machine CNC européenne (alimentation 400 V) dispose d'un module de broche A06B-6121-H006 SPM-5.5HVi. Un défaut du tableau de câblage est diagnostiqué : les connecteurs de sortie du moteur présentent des dommages. L'A16B-2203-0820 est requis pour la réparation.

Remise à neuf au niveau de la carte du module SPM :Un atelier de réparation CNC spécialisé reconstruit les unités SPM A06B-6121-H006 et A06B-6122-H006. L'A16B-2203-0820 est stocké comme carte de câblage commune pour les reconstructions des variantes de type A et de type B.

FAQ

Q1 : A16B-2203-0820 peut-il être utilisé avec A06B-6121-H006 (Type A) et A06B-6122-H006 (Type B) ?

Oui. Le manuel de maintenance de la série FANUC αis (B-65285EN/03) confirme A16B-2203-0820 comme carte de câblage pour le SPM-5.5HVi Type A (A06B-6121-H006) et Type B (A06B-6122-H006). Les PCB de commande diffèrent (A20B-2100-0800 pour le type A, A20B-2100-0801 pour le type B), mais le tableau de câblage est commun.

Q2 : Le SPM-5.5HVi est-il adapté aux régions d'entrée 200 V ?

Le SPM-5.5HVi (A06B-6121-H006 / A06B-6122-H006) est spécifiquement conçu pour une entrée triphasée de 400 à 480 V CA — la classe haute tension (HT). Pour les régions 200-240 V CA, la série SPM-5.5i à tension standard (différents numéros de commande A06B avec différentes cartes de câblage) constitue la spécification appropriée. Ne connectez jamais un module de broche HT à une alimentation 200 V.

Q3 : Avec quelles caractéristiques du moteur de broche le SPM-5.5HVi (module A16B-2203-0820) est-il compatible ?

Le SPM-5.5HVi est conçu pour une puissance de moteur de broche de 5,5 kW. Il est compatible avec les moteurs de broche FANUC de classe Alpha-i d'une puissance nominale de 5,5 kW ou moins, généralement des moteurs de la gamme αiIP 2.2 à αiIP 5.5. Les moteurs de broche de plus grande puissance nécessitent des modules SPM plus grands (SPM-11HVi, SPM-15HVi, etc.) avec leurs propres cartes de câblage respectives.

Q4 : Quelle est l'exigence de décharge avant d'accéder à l'A16B-2203-0820 à l'intérieur du SPM-5.5HVi ?

Le module SPM-5.5HVi contient des condensateurs de bus CC chargés à environ 540-650 VCC à partir de l'entrée 400-480 VCA. Après la coupure de l'alimentation secteur, le temps de décharge suit les spécifications du manuel de maintenance FANUC pour le modèle SPM HV applicable. Vérifiez que la tension du bus est inférieure à 50 V CC avec un compteur calibré avant d'accéder aux cartes internes. La tension de bus plus élevée des modules HT (par rapport aux modules 200 V) stocke plus d'énergie — les précautions en matière de décharge sont d'autant plus importantes.

Q5 : A16B-2203-0820 doit-il être associé au même lot de production que le PCB de contrôle ?

Aucune correspondance de lot spécifique n’est requise. La carte de câblage A16B-2203-0820 et sa carte de contrôle associée (A20B-2100-0800 ou A20B-2100-0801) sont conçues pour être assemblées à partir de n'importe quel lot de production. La compatibilité standard des pièces FANUC s'applique : le suffixe de révision spécifique de chaque carte (par exemple, /02A, /05B) peut être noté à titre de référence, mais les révisions ultérieures sont rétrocompatibles avec les versions antérieures dans le même rôle fonctionnel.
