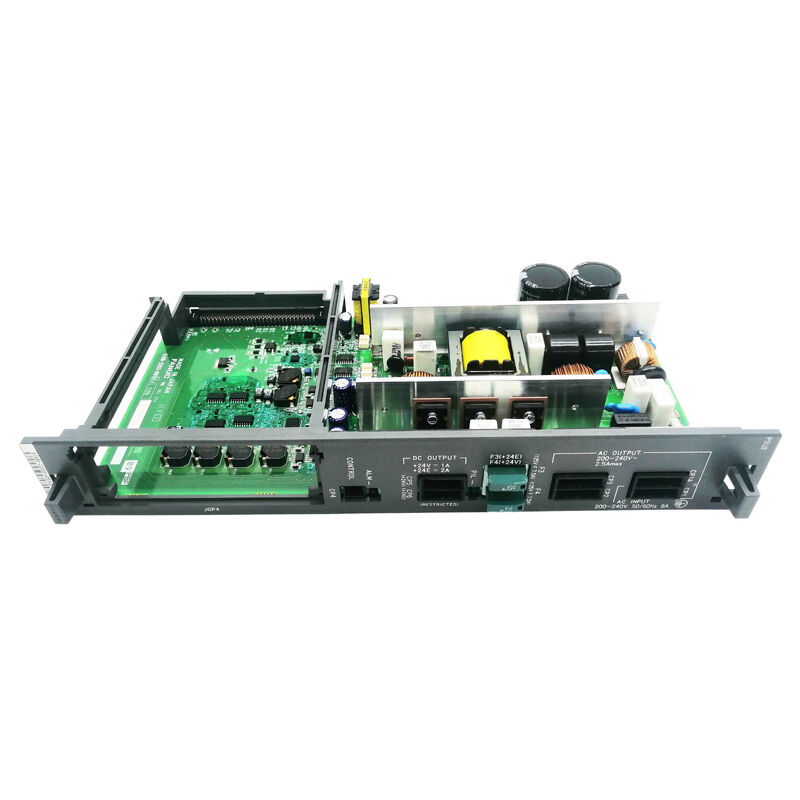

Le conseil d'administration des entrées et sorties de FANUC A16B-2203-0870 A16B22030870 A16B-22O3-O87O

A16B-2203-0870 FANUC A16B-2203 série PCB de puissance CNC et systèmes d'entraînement / Automatisation industrielle / Japon Original

A16B-2203 Une série complète de PCB

La série A16B-2203 est l'une des familles de circuits imprimés les plus étendues de FANUC, couvrant un large éventail de types de cartes à travers les systèmes de commande CNC, les modules d'entraînement servo, les amplificateurs de broche, les unités d'E/S,et matériel de commande de robotLa gamme couvre:

autres appareils pour la fabrication de lampes de pochey compris les cartes de câblage Alpha-i SPM HV (0820?? 0822, 0627, 0628), les cartes de câblage SVM1 de la série αis (0660?? 0662, 0691),et des cartes de câblage SVM2 (0590?? 0592) qui forment la couche de connecteur physique à l'intérieur des modules d'amplificateur de transmission.

Système CNC en option et cartes d'expansion:Y compris les circuits imprimés à expansion d'axe OPTION-2 (0031, 0033) pour la série 16/18, les cartes graphiques (0291, 0490) pour la série 15 et les cartes de servocommunication.

Les cartes d'entrée/sortie et les cartes d'interface:Y compris les PCB de module d'E/S (0881) pour les unités d'E/S CNC et les cartes d'extension PMC pour la logique de séquence de machine étendue.

Pièces électriques:y compris les cartes qui assurent des fonctions de distribution d'alimentation régulée, de surveillance de l'alimentation et d'alimentation dans les ensembles de matériel CNC et d'entraînement.

L'A16B-2203-0870 est confirmé comme un PCB de puissance de cette série servant la fonction de puissance dans son système hôte spécifique.

Informations clés sur le produit

Les circuits imprimés de puissance dans l'architecture de conduite FANUC

Les PCB de puissance de la série A16B-2203 remplissent plusieurs fonctions en fonction de leur application spécifique:

Les panneaux de câblage/alimentation dans les modules d'entraînement:Des cartes à courant élevé transportant des connexions de sortie du moteur et des interfaces de bus CC à l'intérieur des modules d'amplificateur à servo et à broche.

Plaques d'alimentation électriqueLes cartes fournissant des tensions internes réglées (aliments logiques 5V, 15V, 24V) à l'électronique de commande au sein du lecteur ou du matériel CNC.est une carte d'alimentation pour les contrôleurs de robots FANUC.

Plaques de distribution électrique:Les cartes qui acheminent l'alimentation électrique d'une alimentation centrale vers plusieurs cartes fonctionnelles au sein d'un ensemble, fournissant un isolement, un filtrage ou une limitation du courant.

L'A16B-2203-0870 sert la fonction de puissance identifiée par cette classification dans son système hôte.

Scénarios d'application

Erreur de l'entraînement ou de la carte de puissance CNC:Un système CNC ou d'entraînement FANUC développe une défaillance liée à l'alimentation. Le A16B-2203-0870 est identifié sur son étiquette de carte comme le composant défectueux. Le remplacement rétablit la fonction d'alimentation.

Réserve de maintenance prévue:Une usine de production maintient l'A16B-2203-0870 comme une pièce de rechange locale, permettant une réponse rapide à une panne de la carte de puissance.

Questions fréquentes

Q1: Comment puis-je confirmer que la carte A16B-2203-0870 est la bonne pour mon système?

Lisez le numéro de pièce sur l'étiquette de la carte à l'intérieur de l'unité hôte concernée.Références croisées avec la liste des pièces de rechange du manuel de maintenance FANUC pour le modèle de système spécifique.

Q2: Le remplacement de l'A16B-2203-0870 nécessite-t-il des modifications de paramètres?

Les circuits imprimés de puissance ne stockent pas les paramètres CNC. Le remplacement de l'A16B-2203-0870 n'affecte aucune valeur de paramètre stockée. Après l'installation du remplacement, le système devrait reprendre la distribution normale de la puissance.Vérifiez que toutes les tensions d'alimentation sont dans les spécifications après le montage.

Q3: Quelles sont les précautions de sécurité à prendre avant d'accéder à l'A16B-2203-0870?

Si l'A16B-2203-0870 se trouve à l'intérieur d'un module d'entraînement, les condensateurs du bus CC doivent être complètement déchargés avant l'accès.Suivez la procédure du manuel d'entretien FANUC applicable et vérifiez que toutes les tensions sont sûres avant de manipuler les cartes internes.

Q4: L'A16B-2203-0870 est-il spécifique à une génération particulière de produits FANUC?

La génération du système CNC ou du module d'entraînement spécifique compatible avec A16B-2203-0870 est confirmée à partir de la liste des pièces de rechange du système hôte.La série A16B-2203 s'étend sur plusieurs générations de produits FANUC.
