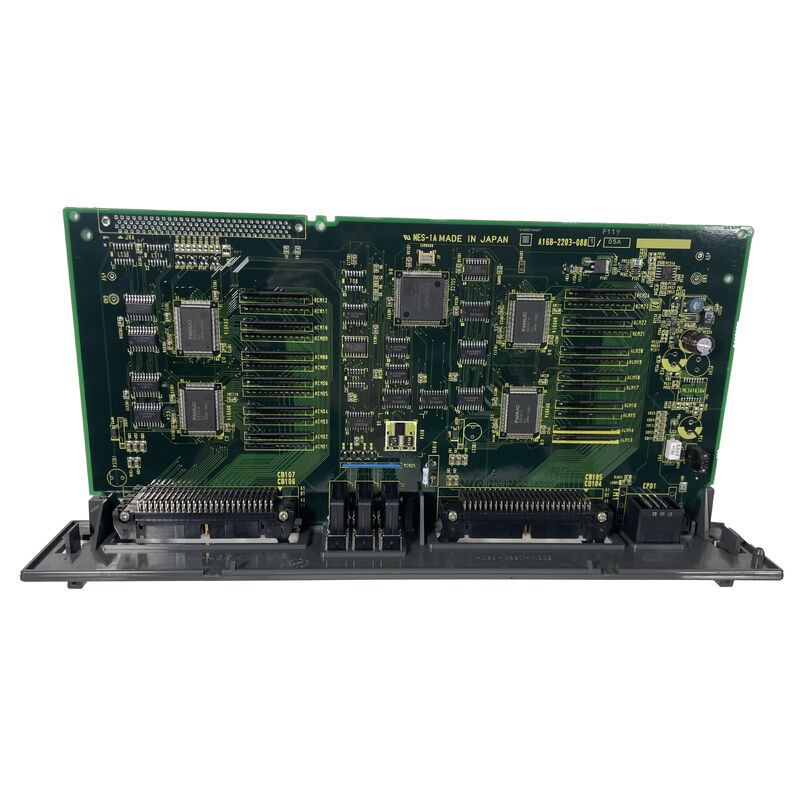

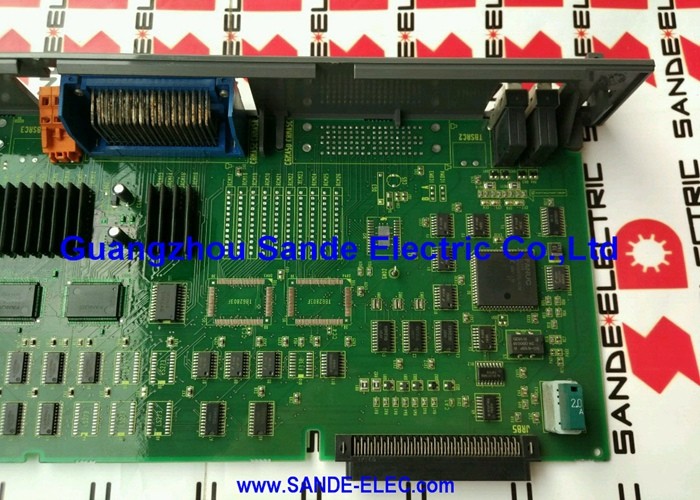

Le modèle FANUC A16B-2203-0881 est un module A16B22030881 A16B-22O3-O881.

A16B-2203-0881 | PCB de module d'E/S FANUC — 96DI / 64DO / Sortie MPG / A02B-0309-C001 / Série 16-C / 18-C / 21-C / 16i-TA

96 entrées, 64 sorties et un port MPG

L'A16B-2203-0881 est une carte d'E/S aux fonctionnalités denses. Sa combinaison de 96 entrées numériques, 64 sorties numériques et une sortie MPG intégrée en fait l'une des solutions d'E/S monocarte les plus performantes de l'écosystème CNC FANUC.

Le nombre de signaux 96 DI / 64 DO répond aux besoins d'un centre d'usinage CNC ou d'un centre de tournage entièrement équipé :

96 entrées numériques :Capteurs de position et interrupteurs de fin de course pour axes et montages de machines ; confirmation de pression et de débit hydrauliques ; codage de la position du magasin d'outils ; état du verrouillage des portes et de la barrière de sécurité ; capteurs du système de refroidissement ; commutateurs du panneau de commande (étages de sélection de mode, contacts de priorité d'avance, boutons de fonction) ; orientation de la broche terminée ; confirmation du serrage/déserrage de la palette ; et des signaux d'état du circuit de la machine auxiliaire.

64 sorties numériques :Relais de pompe à liquide de refroidissement ; démarrage du système hydraulique ; desserrage du frein d'axe ; serrure de porte; contacteurs de démarrage et de direction de broche ; entraînement du magasin d'outils ; actionneurs de changeur de palettes ; voyants lumineux pour le cycle actif, le maintien de l'alimentation, l'alarme et l'état de la machine ; activation du servomoteur ; et sorties relais auxiliaires code M.

Sortie MPG :La sortie MPG (Manual Pulse Generator) fournit l'interface pour l'encodeur à volant utilisé lors du positionnement manuel par jogging. Les opérateurs font tourner le volant pour déplacer les axes par incréments fins — la sortie MPG transmet ces données de position du volant à la CNC.

Spécifications clés

À l'intérieur de l'unité d'E/S A02B-0309-C001

L'A02B-0309-C001 est le boîtier physique : l'unité d'E/S qui se monte dans ou à proximité de l'armoire électrique de la machine. Le PCB A16B-2203-0881 est la carte active à l'intérieur de ce boîtier.

L'unité d'E/S se connecte au bus I/O Link de la CNC. L'A16B-2203-0881 en tant que PCB maître de liaison E/S (ou nœud d'E/S connecté) gère l'échange de données bidirectionnel :

• Le câblage sur site des commutateurs de machine, des capteurs et des actionneurs se connecte aux borniers de l'unité d'E/S.
• L'A16B-2203-0881 lit les états d'entrée et écrit les commandes de sortie sur le complément de signal 96/64.
• Toutes les données 96 DI + 64 DO + MPG circulent entre l'A16B-2203-0881 et le PMC de la CNC à chaque cycle de scrutation d'E/S.

Lorsque l'A16B-2203-0881 tombe en panne, toutes les E/S de la machine via cette unité sont perturbées : les alarmes PMC se déclenchent, les séquences de la machine s'arrêtent et aucun bouton du panneau de commande ne répond via cette carte.

Scénarios d'application

Défaillance des E/S du centre d'usinage série 16-C :Un centre d'usinage CNC FANUC série 16-C développe des alarmes PMC affectant un large éventail de fonctions de la machine. Les vérifications du câblage sur site confirment l'exactitude des signaux au niveau des borniers de l'unité d'E/S. Le PCB A16B-2203-0881 à l'intérieur du A02B-0309-C001 est identifié comme étant le défaut. Le remplacement restaure la fonction complète d'E/S 96/64.

CNC série 21-C avec défaut MPG :Une opération de jogging manuel échoue : la rotation du volant ne produit aucun mouvement de l'axe. La sortie MPG sur l'A16B-2203-0881 est identifiée comme étant le défaut. Le remplacement rétablit le fonctionnement du volant ainsi que toutes les E/S de la machine 96/64.

FAQ

Q1 : A16B-2203-0881 est-il compatible avec les séries 16-C/18-C/21-C et la série 16i-TA ?

L'A16B-2203-0881 pour les séries FANUC 16-C, 18-C et 21-C. La liste IndiaMART mentionne également la série 16i-TA. L'unité d'E/S A02B-0309-C001 a été utilisée dans ces générations de CNC, et l'A16B-2203-0881 est le PCB spécifié à l'intérieur de cette unité pour ces systèmes.

Q2 : Le remplacement de l'A16B-2203-0881 nécessite-t-il des modifications du programme PMC ?

Non. Le programme PMC adresse les E/S par adresse de liaison E/S. Le remplacement de l'A16B-2203-0881 par un remplacement correctement installé à la même adresse de liaison E/S rétablit la communication E/S sans aucune modification du programme PMC. Vérifiez toutes les fonctions d'E/S 96/64 et MPG après le montage avant de retourner en production.

Q3 : Quels codes d'alarme indiquent une défaillance A16B-2203-0881 ?

Des erreurs de communication de liaison E/S, des alarmes PMC pointant vers la plage d'adresses attribuée à l'unité A02B-0309-C001 et des pannes d'E/S sporadiques ou totales non imputables à des défauts de câblage sur site indiquent que l'A16B-2203-0881 peut avoir échoué. Confirmez l'intégrité du câblage sur site sur tous les borniers avant de conclure que la carte est défaillante.

Q4 : Quelle est l'altitude maximale pour l'A16B-2203-0881 ?

L'A16B-2203-0881 est conçu pour fonctionner jusqu'à 1 000 mètres d'altitude. Au-dessus de 1 000 mètres, une densité réduite de l’air affecte les performances thermiques des composants électroniques. Pour les installations CNC au-dessus de cette altitude, confirmez l'adéquation avec la documentation technique FANUC ou appliquez des mesures de refroidissement supplémentaires.
