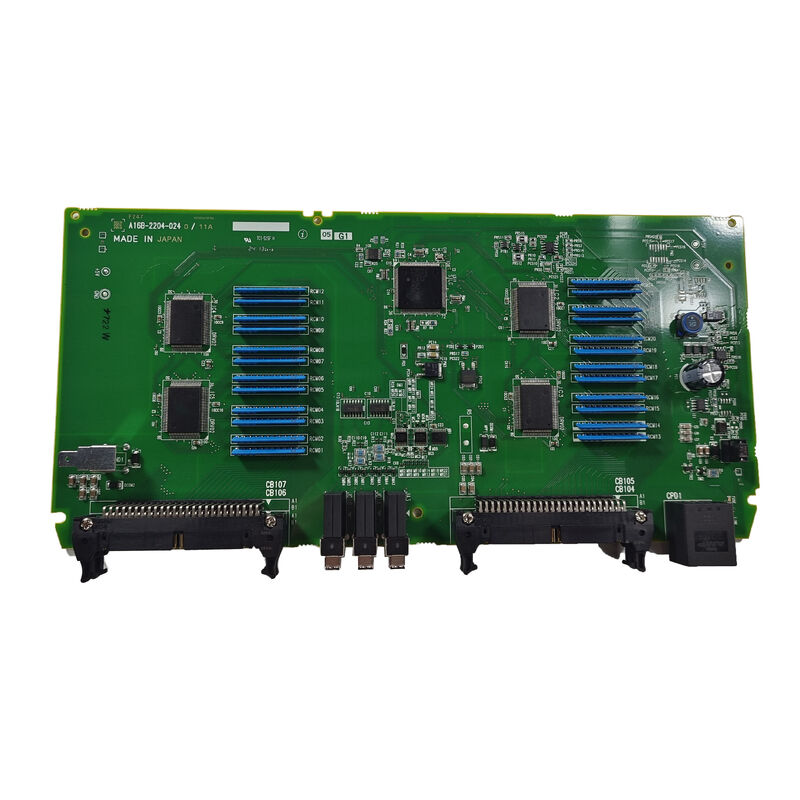

A16B-2204-0240 | PCB E/S FANUC — A02B-0319-C001 / Interface entrée/sortie / Systèmes CNC 0i-D / Série A16B-2204

A02B-0319-C001 — L'unité d'E/S et son PCB interne

L'A02B-0319-C001 est l'unité d'E/S complète — un ensemble logé qui fournit l'interface d'entrée et de sortie numérique entre la CNC FANUC et les appareils de terrain de la machine-outil. L'A16B-2204-0240 est le PCB actif à l'intérieur de cette unité.

Le préfixe A02B-0319 identifie cette unité d'E/S comme appartenant à la génération Série 0i-D du matériel CNC FANUC. Le suffixe -C001 désigne la variante spécifique au sein de la famille d'unités 0i-DI/O.

Au sein de l'unité A02B-0319-C001 :

• Le câblage sur site des capteurs, commutateurs et actionneurs de la machine se termine aux borniers de l'unité.
• Le PCB A16B-2204-0240 reçoit les signaux d'entrée de ces borniers et y écrit des commandes de sortie.
• Les données d'E/S circulent entre l'A16B-2204-0240 et le PMC de la CNC 0i-D via le bus série I/O Link.

Informations clés sur le produit

Rôle de la carte d'E/S dans les systèmes CNC 0i-D

La série FANUC 0i-D (0i modèle D) est une plate-forme CNC bien établie pour les machines-outils à usage général. Son architecture d'E/S utilise le bus I/O Link pour connecter le PMC de la CNC à des unités d'E/S externes comme l'A02B-0319-C001. Chaque unité d'E/S se connecte au I/O Link en tant que nœud esclave, signalant les états d'entrée et acceptant les commandes de sortie du maître PMC dans la CNC.

Le rôle de l'A16B-2204-0240 dans cette architecture :

Balayage des entrées :À chaque cycle de scrutation du PMC, l'A16B-2204-0240 lit tous les états des bornes d'entrée et les transmet à la CNC via la liaison E/S. Les commutateurs, capteurs et signaux d'encodeur connectés aux bornes d'entrée de l'unité atteignent tous le PMC via cette carte.

Conduite de sortie :À chaque cycle de scrutation du PMC, la CNC écrit des commandes de sortie via la liaison E/S vers l'A16B-2204-0240, qui pilote les bornes de sortie en conséquence - activant les bobines de relais, les solénoïdes, les voyants lumineux et d'autres actionneurs connectés à l'unité.

Lorsque l'A16B-2204-0240 tombe en panne, l'ensemble de l'unité d'E/S cesse de répondre : les alarmes PMC se déclenchent et toutes les fonctions de la machine contrôlées par cette unité d'E/S s'arrêtent.

Scénarios d'application

0 Défaut de la carte PCB de l'unité i-DI/O :Un centre d'usinage CNC FANUC 0i-D développe des alarmes de liaison E/S spécifiques à l'adresse de l'unité A02B-0319-C001. Les tests de câblage sur site confirment que tous les signaux externes sont corrects au niveau des borniers. Le PCB A16B-2204-0240 est identifié comme étant le défaut. Le remplacement restaure la fonction E/S complète.

Révision de l'unité d'E/S :Un système CNC 0i-D subit une révision de maintenance complète. L'A16B-2204-0240 est remplacé dans le cadre d'un renouvellement systématique de la carte de l'unité d'E/S.

FAQ

Q1 : Qu'est-ce qui distingue l'A02B-0319-C001 (unité 0i-D) de l'A02B-0309-C001 (unité 0i-C) ?

Le préfixe A02B-0319 identifie le matériel de génération 0i-D ; A02B-0309 identifie la génération 0i-C. Le A16B-2204-0240 est spécifié pour A02B-0319-C001 (0i-D). Le A16B-2203-0881, en comparaison, sert le A02B-0309-C001 (pour les systèmes 0i-C/Série 16-C). Il s'agit de générations de matériel différentes et les cartes ne sont pas interchangeables.

Q2 : Le remplacement de l'A16B-2204-0240 nécessite-t-il des modifications des paramètres ou du programme PMC ?

Le programme PMC adresse les E/S par adresse de liaison d'E/S — et non par identité de carte. Le remplacement de l'A16B-2204-0240 par une carte configurée de manière identique à la même adresse de liaison E/S restaure la communication E/S complète sans aucune modification du PMC.

Q3 : Combien de points DI et DO l'A16B-2204-0240 fournit-il ?

Le nombre DI/DO de l'A16B-2204-0240 est défini par la conception de l'unité d'E/S pour l'A02B-0319-C001. Confirmez le nombre exact d'E/S dans le manuel de connexion matérielle FANUC 0i-D ou dans les spécifications A02B-0319-C001. Le complément DI/DO varie selon les différentes variantes d'unités d'E/S au sein de la famille 0i-D.

Q4 : Quelle adresse de nœud I/O Link est attribuée à l'unité A02B-0319-C001 ?

L'adresse I/O Link est configurée lors de l'installation de la CNC et documentée dans les spécifications électriques de la machine. Après avoir installé un A16B-2204-0240 de remplacement, l'attribution de l'adresse du nœud de liaison E/S doit correspondre à l'adresse de la carte d'origine pour garantir que le PMC continue d'adresser les E/S de cette unité aux mêmes adresses qu'il a toujours utilisées.
