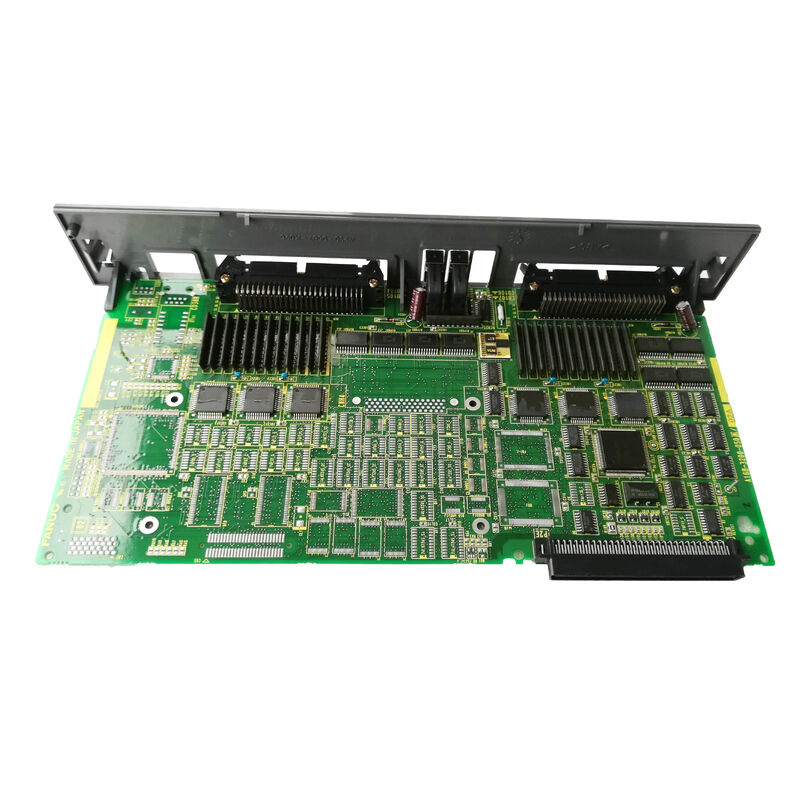

1pcs de carte de contrôle FANUC A16B-3200-0071 utilisée testée A16B32000071 A16B-32OO-OO71

A16B-3200-0071 FANUC Robot CPU PCB arithmétique à grande vitesse Co-processeur mathématique dédié / cinématique / planification de trajectoire / contrôleur robot

CPU arithmétique un processeur mathématique dédié

L'A16B-3200-0071 n'est pas une carte de processeur à usage général.

Le mouvement des robots industriels nécessite des calculs mathématiques en temps réel:

Kinématique avant et inverse:À chaque cycle de mise à jour du servo, le contrôleur doit résoudre les équations cinématiques qui relient les angles des articulations à la position de l'effecteur final du robot dans l'espace 3D.Cela implique de résoudre un ensemble de six équations non linéaires couplées calcul coûteux même sur le matériel moderne, et très sensible au temps au taux de mise à jour du servo.

Interpolation de la trajectoire:Un mouvement en douceur d'un point à l'autre nécessite de calculer simultanément la position continue, la vitesse et les valeurs d'accélération pour les six joints,du chemin programmé à chaque étape d'interpolation.

Transformations de coordonnées:Conversion entre les coordonnées mondiales (X/Y/Z cartésiennes), les coordonnées d'outil et les coordonnées conjointes ?? et vice versa ?? à chaque cycle de mise à jour.Les translations et les rotations dans l'espace 3D nécessitent des mathématiques de matrice intensives.

Calculs pour éviter les collisions:Des applications robotiques plus avancées calculent en temps réel les contrôles d'autorisation par rapport aux zones d'exclusion 3D définies.

L'A16B-3200-0071 fournit des ressources en silicium dédiées pour cette charge de travail mathématique libérant la carte CPU principale de la charge de calcul afin qu'elle puisse gérer la communication, la logique de programme,et la coordination du système sans que la charge arithmétique ralentisse sa réponse.

Informations clés sur le produit

Pourquoi un tableau d'arithmétique distinct?

Une question naturelle: pourquoi séparer le traitement arithmétique sur une carte dédiée plutôt que d'intégrer tout dans un processeur principal plus puissant?

Contextes historiques:The A16B-3200-0071 was designed in an era when dedicated floating-point and DSP co-processors provided significantly higher arithmetic throughput than general-purpose CPUs — particularly for the trigonometric and matrix operations central to roboticsL'utilisation d'un tableau d'arithmétique dédié était l'optimum d'ingénierie de son temps.

Fiabilité et fonctionnalité:Separating the arithmetic function onto a dedicated board means that an arithmetic processor failure is resolved by replacing one specific board — without affecting the main CPU board or the rest of the controller electronics.

Le calcul parallèle:La carte arithmétique et le processeur principal peuvent fonctionner en parallèle. La carte arithmétique calcule le segment de trajectoire suivant, tandis que le processeur principal gère les sondages d'E/S, le chargement des programmes,et communication avec les opérateurs.

Scénarios d'application

Erreur arithmétique du contrôleur de robot:Un contrôleur de robot FANUC développe des erreurs dans l'exécution de la trajectoire, des écarts de trajectoire de mouvement, des erreurs de calcul cinématique ou des alarmes spécifiques au robot pointant vers la couche de traitement.Le tableau d'arithmétique A16B-3200-0071 est identifié comme étant le défautLe remplacement rétablit les calculs cinématiques et de trajectoire corrects.

Modernisation du contrôleur:Un ancien contrôleur de robot FANUC est remis en service après stockage.Le modèle A16B-3200-0071 est remplacé dans le cadre d'une rénovation électronique systématique afin de s'assurer que toutes les cartes de traitement critiques sont en bon état..

Questions fréquentes

Q1: Quel type de contrôleur de robot utilise A16B-3200-0071?

La gamme A16B-3200-007x est associée à des contrôleurs de robots FANUC, probablement le LR Mate et les familles de contrôleurs de robots compacts associés, basées sur l'adjacence de l'A16B-3200-0070 (CPU principal LR Mate 100).Confirmer le modèle de contrôleur robot applicable à partir de la documentation du contrôleur.

Q2: Quelle est la différence entre A16B-3200-0071 (arithmétique) et A16B-3200-0070 (CPU principal)?

A16B-3200-0070 est la carte principale du processeur pour gérer l'exécution du programme, la communication, la gestion des entrées/sorties et la coordination globale du système.A16B-3200-0071 est le co-processeur arithmétique dédié aux calculs cinématiques et de trajectoireLes deux cartes fonctionnent ensemble dans le même contrôleur; aucune ne fournit à elle seule un contrôle complet du robot.

Q3: Le remplacement de l'A16B-3200-0071 nécessite-t-il des modifications du programme du robot?

Le remplacement de A16B-3200-0071 n'affecte pas les données de programme ou de paramètre stockées.Après installation du remplacement, le contrôleur se réinitialise et la carte arithmétique reprend son rôle de calcul en utilisant la configuration du système existante.

Q4: Quelles alarmes indiquent que l'A16B-3200-0071 peut avoir échoué?

Alarmes liées à des erreurs de calcul du mouvement du robot codeurLes alarmes spécifiques à la couche de traitement arithmétique sont documentées dans le manuel d'entretien du contrôleur de robot FANUC.
