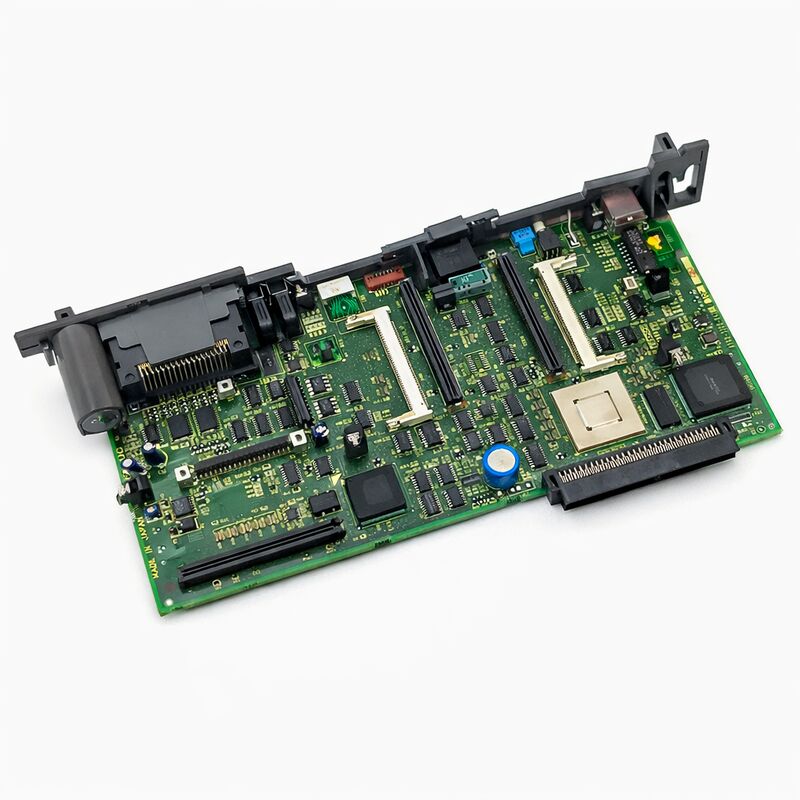

FANUC A16B-3200-0325 | Série 18i-A / 180i-A Carte mère CPU autonome et — 18i-MA / 18i-TA / 180i-MA / 180i-TA

Le backplane d'une commande autonome 18i-A

La A16B-3200-0325 est la carte mère CPU pour les contrôleurs CNC FANUC des séries 18i-A et 180i-A en configuration autonome. Dans une commande autonome, l'électronique CNC est logée dans une armoire séparée du panneau opérateur. Cette carte mère est le backplane de cette enceinte de commande — la carte sur laquelle sont montées les cartes processeur CPU, les modules de communication servo FSSB, les cartes graphiques, les modules mémoire FROM/SRAM et les cartes d'extension. Lorsque cette carte tombe en panne, la commande entière tombe en panne avec elle.

Le modèle 18i/180i A était la plateforme CNC i-Series de performance moyenne à élevée de FANUC, déployée sur les centres d'usinage, les centres de tournage et les machines-outils composites des années 1990 et 2000. Bon nombre de ces machines restent en production active. La variante 180i-A ajoute la fonctionnalité Open CNC — un environnement PC basé sur Windows fonctionnant parallèlement au noyau CNC — pour les interfaces opérateur personnalisées et les applications de gestion de données. Les 18i-A et 180i-A utilisent la A16B-3200-0325 comme carte mère ; les différences entre elles résident dans le logiciel et le matériel PC installé, pas dans cette carte mère.

L'architecture autonome peut accueillir plus d'emplacements enfichables que les conceptions FANUC montées sur écran LCD, ce qui en fait la configuration utilisée pour les applications à chargement d'options plus élevé.

Spécifications clés

Critique : Modèle A n'est pas Modèle B

La A16B-3200-0325 est la carte mère du Modèle A. La carte mère ultérieure du Modèle B utilise un numéro de pièce différent (A16B-3200-0421 et apparentés). Les cartes enfichables du Modèle A et du Modèle B ne sont pas interchangeables — les définitions des connecteurs et les facteurs de forme des cartes diffèrent entre les deux générations. Confirmez la génération du modèle à partir de l'étiquette de la carte installée et de la documentation de la machine avant de commander un remplacement.

Fourni sans cartes enfichables

La A16B-3200-0325 est uniquement la carte mère. Les cartes processeur CPU, les modules FSSB, les cartes graphiques, la mémoire FROM/SRAM et les modules DRAM sont des composants distincts avec leurs propres numéros de pièce. Lors du remplacement de cette carte mère, les cartes enfichables de la commande d'origine peuvent généralement être transférées sur le remplacement à condition qu'elles ne soient pas endommagées. Si l'événement qui a causé la panne de la carte mère a également endommagé les cartes enfichables, elles doivent être achetées séparément.

FAQ

Q1 : Tous les LED de la carte mère sont éteints au démarrage. La carte mère est-elle défectueuse ?

Commencez par l'alimentation de la commande, pas par la carte mère. L'enceinte autonome contient une carte d'alimentation dédiée (5V / 24V) qui alimente la carte mère. Une alimentation défectueuse produit le même symptôme de zéro LED pour une fraction du coût de remplacement de la carte mère. Vérifiez d'abord les tensions d'entrée et de sortie de l'alimentation. Ce n'est qu'après avoir confirmé que l'alimentation est correcte et que les LED restent éteintes que la carte mère doit être considérée comme défectueuse.

Q2 : La commande atteint l'écran de démarrage FANUC mais se bloque et ne passe pas à l'opération normale.

Le blocage de l'écran de démarrage sur les systèmes 18i-A est le plus souvent un problème de module FROM ou SRAM — contenu FROM corrompu, module FROM illisible ou paramètres SRAM invalides. Accédez au menu de démarrage et vérifiez l'état du module FROM. Essayez une vérification FROM depuis l'écran de démarrage. Si la vérification FROM échoue, le module FROM nécessite une attention avant que le fonctionnement normal puisse reprendre — il s'agit d'un problème de carte enfichable, pas d'un problème de carte mère.

Q3 : Les cartes enfichables d'un système 18i-B (Modèle B) peuvent-elles être utilisées dans la A16B-3200-0325 ?

Non. Les cartes enfichables du Modèle A et du Modèle B ne sont pas interchangeables. Les définitions des connecteurs, les facteurs de forme des cartes et les versions logicielles diffèrent entre les générations de modèles. Utilisez uniquement des cartes enfichables compatibles Modèle A avec la A16B-3200-0325. Identifiez les cartes compatibles à partir de la liste des pièces d'origine de la machine ou à partir des étiquettes des cartes actuellement installées.

Q4 : Après le remplacement de la carte mère, les paramètres sont-ils transférés automatiquement depuis les cartes enfichables ?

Si le module SRAM est intact et transféré sur la carte mère de remplacement, ses paramètres stockés sont disponibles après l'échange — à condition que la batterie de secours ait maintenu les données pendant la période d'arrêt électrique pendant la réparation. Vérifiez toujours l'état de la batterie SRAM et confirmez que tous les paramètres sont corrects et complets avant de remettre la machine en production.

Q5 : La machine est une 18i-MA. La A16B-3200-0325 convient-elle également aux variantes 18i-TA et 180i ?

Oui. La A16B-3200-0325 est la carte mère pour toute la plateforme Série 18i-A / 180i-A : 18i-MA, 18i-TA, 180i-MA, 180i-TA, et d'autres sous-variantes de la génération Modèle A. Les différences entre les sous-types de centres d'usinage (MA) et de centres de tournage (TA) résident dans la configuration logicielle et les paramètres, pas dans le matériel de la carte mère elle-même.
