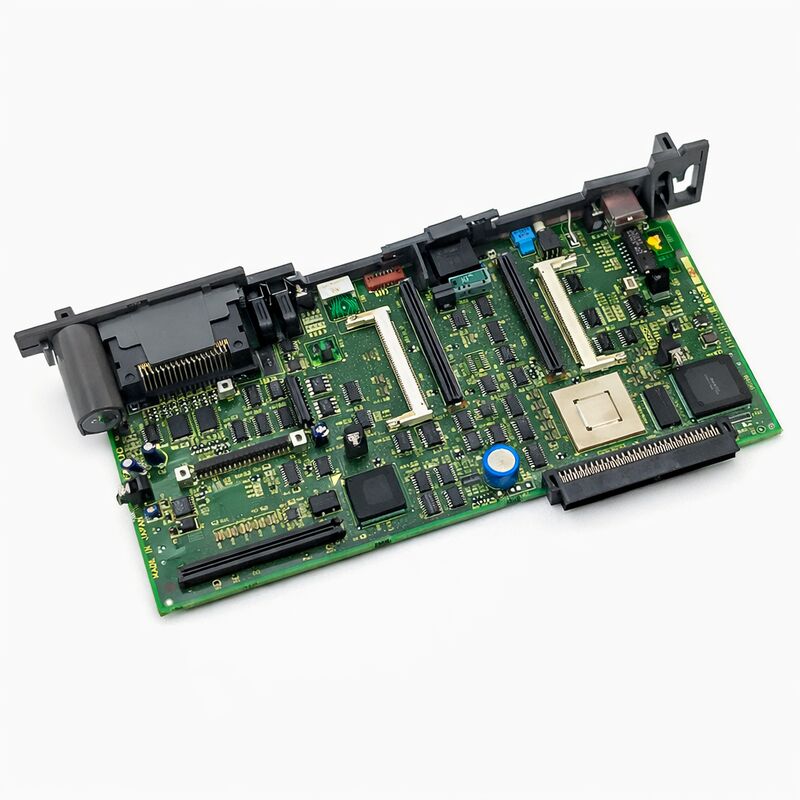

FANUC A16B-3200-0425 | F21i-B DPL Carte mère CPU séparée — CNC Série 21i-B, Origine Japon

Numéro de pièce : A16B-3200-0425

Fabricant : FANUC Corporation (Japon)

Type de produit : Carte mère CPU principale (séparée / autonome)

Série de cartes : A16B-3200

Description : Carte mère — F21i-B DPL Carte mère CPU principale séparée

Systèmes compatibles : Contrôleurs CNC FANUC Série 21i-B

Application : Carte de traitement central pour CNC Série 21i-B

Aperçu

L'A16B-3200-0425 est la carte mère CPU principale des CNC FANUC Série 21i-B — la "F21i-B DPL Separate Main CPU" qui sert de cœur de traitement central du contrôleur 21i-B.

Le 21i-B est la plateforme CNC compacte et économique de la série i de FANUC, positionnée pour les machines-outils de petite et moyenne taille où toutes les capacités du 16i ou 18i ne sont pas requises, mais où la haute fiabilité et les performances d'usinage de l'architecture de la série i sont souhaitées.

La désignation "séparée" dans la description de la carte indique qu'il s'agit de la carte CPU principale autonome — une conception de carte distincte des versions à écran intégré où le processeur et l'électronique d'affichage partagent une seule carte mère.

Dans la configuration séparée DPL (Display), la carte mère CPU gère tout le traitement du contrôleur indépendamment, se connectant à l'unité d'affichage via des connexions d'interface définies.

Cette séparation simplifie le remplacement : la carte CPU peut être changée indépendamment du matériel d'affichage.

La série A16B-3200 est la famille de cartes mères CPU principales de FANUC couvrant plusieurs générations de contrôleurs CNC et robotiques de la série i.

Au sein de cette famille, l'A16B-3200-0425 est spécifique à la plateforme 21i-B. C'est la carte qui exécute le logiciel d'exploitation du CNC, exécute la logique ladder du PMC, gère la mémoire et les interfaces d'E/S, et coordonne toutes les fonctions du contrôleur via le backplane.

Spécifications clés

Série 21i-B — Contexte du contrôleur

La série 21i-B de FANUC fait partie de la génération de la série i-B — la deuxième itération de l'architecture de la série i qui a suivi les modèles originaux i-A.

La désignation 21i indique la plateforme CNC compacte de la série i de FANUC, optimisée pour les machines-outils qui nécessitent la qualité et la fiabilité de la série i mais peuvent fonctionner avec un nombre d'axes et un ensemble de fonctionnalités plus restreints par rapport aux 16i et 18i.

Le 21i-B est utilisé pour les tours, les centres d'usinage de petite et moyenne taille et les machines multifonctions où la configuration typique implique deux à quatre axes contrôlés.

L'environnement de programmation du contrôleur — G-code standard, macro B FANUC et l'interface opérateur familière — est identique à celui des plateformes de la série i plus grandes, garantissant que les programmes de pièces et les procédures opérateur sont transférés entre les types de machines sans réapprentissage.

La carte mère CPU est le composant unique le plus critique de ce contrôleur.

Tout ce que fait le contrôleur — interpolation moteur, exécution PMC, réponse du panneau opérateur, accès au stockage de programmes, communication avec les amplificateurs de servo — passe par cette carte. Lorsqu'elle tombe en panne, le contrôleur ne fonctionne pas et la machine qu'il contrôle s'arrête complètement.

Conception CPU séparée vs intégrée

La désignation "DPL Separate" apporte une distinction clé sur l'architecture de cette carte. Dans les configurations de contrôleurs plus anciennes et certaines configurations alternatives, l'électronique du processeur et l'électronique de contrôle de l'affichage étaient combinées sur une seule carte mère.

Le panneau d'affichage était directement connecté à cette carte combinée.

La conception séparée maintient le traitement du processeur sur une carte et l'interface d'affichage sur une autre.

Cela présente des avantages pratiques en matière de maintenance. Si l'électronique d'affichage tombe en panne, la carte CPU n'a pas besoin d'être remplacée — et vice versa.

Si la carte CPU tombe en panne alors que l'affichage fonctionne, le remplacement est ciblé sur la carte CPU seule.

Cette approche de réparation ciblée réduit à la fois le coût et le délai de remise en marche de la machine.

Elle permet également différentes configurations d'affichage avec la même carte CPU — le 21i-B avec différentes tailles ou types d'affichage peut utiliser la même carte mère CPU, seuls les composants de l'interface d'affichage différant.

Remplacement et restauration des données

Le remplacement de l'A16B-3200-0425 nécessite une procédure de restauration des données après le changement de matériel. La nouvelle carte CPU démarre avec sa mémoire FROM contenant le logiciel d'usine — la version du système d'exploitation CNC appropriée pour le 21i-B.

Mais les données spécifiques à la machine — tous les paramètres qui définissent le comportement du contrôleur pour cette machine spécifique, le programme ladder PMC qui implémente la logique d'automatisation de la machine, et les programmes de pièces stockés — doivent être restaurés à partir d'une sauvegarde.

Avant de retirer la carte CPU d'origine, une sauvegarde complète de toutes les données de la machine est essentielle. Les contrôleurs FANUC fournissent des fonctions de sauvegarde via le menu de démarrage et via les fonctions d'E/S de données du CNC.

La sauvegarde doit inclure les paramètres CNC, les paramètres PMC, les données ladder PMC, les données de compensation d'erreur de pas et tous les programmes stockés.

Avec une sauvegarde complète disponible, la restauration des données après le remplacement de la carte est un processus défini.

Sans sauvegarde, la récupération de la machine à son état d'origine nécessite de reconstruire l'ensemble des paramètres à partir de la documentation — un processus long qui nécessite une connaissance approfondie de la configuration de la machine.

Diagnostic et vérifications avant remplacement

Avant de conclure que l'A16B-3200-0425 est défectueux, une vérification diagnostique structurée permet d'identifier si la panne provient réellement de la carte mère CPU ou d'un composant connecté. Les tensions d'alimentation de la carte doivent être conformes aux spécifications — une alimentation défaillante produit souvent des symptômes similaires à ceux d'une carte CPU.

L'enfoncement des connecteurs doit être confirmé — un connecteur de backplane partiellement désengagé peut entraîner une défaillance de la communication du bus de la carte CPU sans aucun défaut de la carte elle-même. Les modules mémoire FROM/SRAM montés sur la carte doivent être vérifiés pour leur bon enclenchement.

Si le contrôleur affiche une alarme au démarrage qui identifie une zone fonctionnelle spécifique, la documentation du code d'alarme associe cette fonction à sa carte correspondante.

Une défaillance de la carte CPU produit généralement des alarmes qui empêchent tout démarrage — le contrôleur ne peut pas terminer son auto-contrôle et affiche un code d'erreur de premier stade.

FAQ

Q1 : Le contrôleur 21i-B affiche une alarme d'erreur RAM au démarrage après une panne de courant. L'A16B-3200-0425 en est-il la cause ?

Une erreur RAM après une panne de courant indique le plus souvent une perte de données SRAM due à l'épuisement de la batterie — la batterie qui maintient les données des paramètres pendant l'arrêt a été épuisée. Il s'agit d'une défaillance de la batterie, pas d'une défaillance de la carte CPU.

Vérifiez la tension de la batterie et remplacez-la si elle est inférieure au seuil de rétention. Restaurez les paramètres à partir de la sauvegarde.

Ce n'est que si l'alarme persiste après le remplacement de la batterie et la restauration des paramètres que la carte CPU doit être suspectée.

Q2 : Après un coup de foudre, le contrôleur 21i-B ne démarre pas du tout. Aucune LED ne s'allume sur la carte mère CPU. La carte est-elle endommagée ?

Vérifiez d'abord l'unité d'alimentation du contrôleur. Les événements de foudre endommagent fréquemment les composants d'alimentation par surtension transitoire.

Si l'alimentation ne fournit pas les tensions correctes à la carte CPU, la carte ne montrera aucun signe de vie même si la carte elle-même n'est pas endommagée.

Mesurez les tensions d'alimentation à l'entrée d'alimentation de la carte avant de conclure que la carte est défectueuse.

Q3 : Une carte A16B-3200-0425 de remplacement a été installée et le contrôleur démarre maintenant, mais plusieurs fonctions de la machine se comportent de manière incorrecte. Les paramètres ont été restaurés à partir de la sauvegarde. Que faut-il vérifier ?

Un comportement incorrect de la machine après la restauration des paramètres suggère soit que la sauvegarde était incomplète (certains groupes de paramètres n'ont pas été capturés), soit que la version du logiciel FROM sur la carte de remplacement diffère de l'original.

Une version FROM différente peut avoir des paramètres par défaut qui remplacent certaines valeurs restaurées, ou peut interpréter certaines valeurs de paramètres différemment.

Comparez la version FROM sur la carte de remplacement à l'original. S'ils diffèrent, le chargement de la version FROM correcte est la première étape avant d'autres dépannages de paramètres.

Q4 : La machine se trouve dans une installation distante sans support FANUC immédiat. Comment confirmer une défaillance de la carte CPU avant de commander un remplacement ?

La confirmation d'une défaillance de la carte CPU sans cartes de substitution disponibles est difficile. Documentez les codes d'alarme exacts affichés et leur séquence pendant la tentative de démarrage. Vérifiez les indicateurs LED de la carte — la plupart des cartes CPU FANUC ont des LED de diagnostic qui indiquent l'étape à laquelle le démarrage échoue.

Croisez les états des LED et les codes d'alarme avec le manuel de maintenance du contrôleur.

Les diagrammes de flux de diagnostic du manuel de maintenance pour les défaillances de la carte CPU sont le guide le plus fiable pour le diagnostic à distance. Contactez le support technique FANUC avec les informations complètes sur les alarmes et les LED.

Q5 : L'A16B-3200-0425 est-il compatible avec les contrôleurs Série 16i ou 18i, ou est-il spécifique au 21i-B uniquement ?

L'A16B-3200-0425 est spécifiquement décrit comme la carte mère CPU séparée F21i-B DPL.

Les 16i, 18i et 21i utilisent des spécifications de carte mère CPU différentes au sein de la série A16B-3200 — l'architecture électrique, l'interface logicielle et la connectivité périphérique diffèrent entre ces familles de contrôleurs.

L'A16B-3200-0425 n'est pas compatible avec les contrôleurs 16i ou 18i. Son installation dans un contrôleur non 21i-B entraînerait un échec de démarrage et un conflit matériel potentiel.
