FANUC A16B-3200-0429

Numéro de la partie:A16B-3200-0429: Les États membres doivent fournir des informations détaillées sur les mesures à prendre.

Nom du fabricant:Société FANUC (Japon)

Type de produit:PCB du processeur principal indépendant

Série de cartes:A16B-3200: les produits de base et les produits de base

Définition:i-B Contrôle indépendant du processeur principal PCB PCB CPU principale (#18i/180i Modèle B)

Résumé

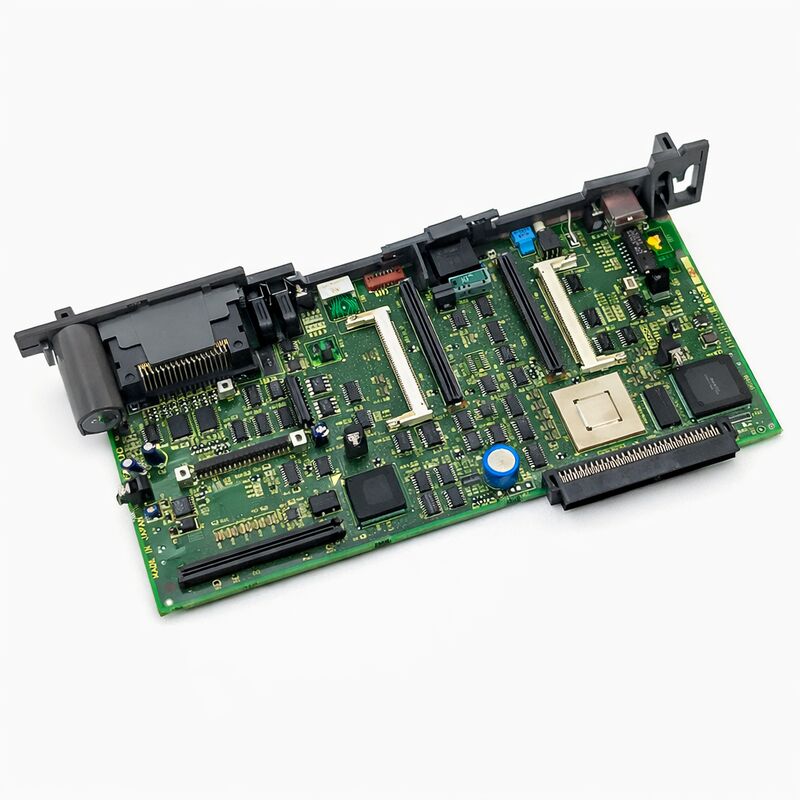

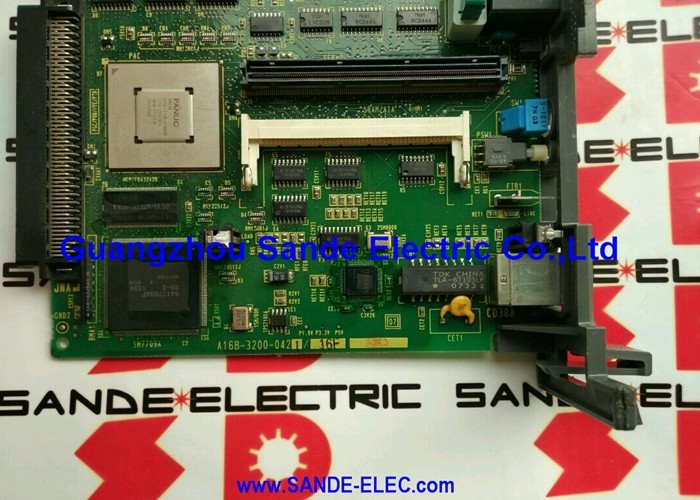

L'A16B-3200-0429 est le circuit imprimé principal du processeur autonome pour les contrôleurs CNC de série 18i et 180i modèle B de FANUC.C'est la carte au centre du contrôleur i-B, le seul PCB qui transporte le processeur principal., le contrôleur FSSB (Fiber-optic Servo Serial Bus) pour la communication des servo-entraînements et le processeur graphique pour l'écran de l'opérateur, tous intégrés sur une seule carte avec plug-in FROM, SRAM,avec un débit de sortie supérieur à 50 W.

Les 18i-B et 180i-B étaient parmi les plates-formes CNC hautes performances les plus largement déployées de leur génération.

Le 18i-B servait des centres d'usinage et de tournage nécessitant plus de capacité d'axe et un traitement plus rapide que le 21i offert,tandis que le 180i-B a étendu la même architecture dans les centres d'usinage de grand format et les applications à plusieurs broches.

Les deux plates-formes dépendaient de cette carte CPU principale pour chaque fonction de commande: interpolation du programme, exécution de l'échelle PMC, génération de commandes servo, commande de broche,et la gestion de l'interface de l'opérateur proviennent tous d'ici.

La désignation "autonomie" distingue cette carte de la version LCD de la même génération.séparé de l'unité d'affichage.

Un câble relie la carte autonome à l'ensemble d'affichage. Cette séparation offre une flexibilité de maintenance: la carte CPU et l'unité d'affichage peuvent être entretenus indépendamment,et le même type de carte CPU sert des installations avec différentes configurations d'affichage.

Principales spécifications

18i-B / 180i-B Plateforme Le contexte du contrôleur

La série 18i-B représente la deuxième génération de la CNC de la série i de FANUC.

La génération B a affiné la plate-forme pour un traitement CPU plus rapide, une capacité de mémoire accrue, des fonctions d'usinage à grande vitesse améliorées et une nano-interpolation améliorée pour un travail de contournement de précision.

Pour les machines-outils qui utilisaient la 18i-B, les améliorations par rapport à la génération A étaient concrètes et mesurables.Temps de cycle sur des pièces de contours complexes raccourcis parce que le contrôleur pouvait traiter plus de blocs de programme par seconde.

La précision de contour s'est améliorée car le taux de traitement plus élevé a réduit l'erreur d'interpolation sur les chemins d'outils circulaires et spiraux.

Le 18i-B est devenu le contrôleur de choix pour les centres d'usinage haut de gamme dans l'automobile, l'aérospatiale,dans les secteurs des moules sous pression où ces différences de performance ont directement affecté la qualité des pièces et le taux de production.

C'est l'A16B-3200-0429 qui a fourni cette performance. Tout le travail de calcul du 18i-B, les algorithmes de contrôle servo, la logique PMC, l'interpolation fonctionnent sur cette carte.Lorsque le tableau fonctionne correctementRien de tout ça n'est visible.

La machine fonctionne, les pièces sont précises et la production continue.

L'interface FSSB  Communication intégrée par servo

L'A16B-3200-0429 comprend le contrôleur FSSB qui gère la communication servo entre le CNC et les modules servo-amplificateurs.Le FSSB (Fiber-optic Servo Serial Bus) transmet les commandes de position et reçoit la rétroaction de l'encodeur sur une fibre optique , une méthode de communication à l'abri du bruit qui a remplacé les interfaces analogiques PWM des générations antérieures de FANUC CNC.

L'intégration du contrôleur FSSB dans la carte principale du processeur signifie que la communication servo et l'interpolation CNC sont étroitement couplées sur la même carte.Le cycle de mise à jour du servo est synchronisé directement avec le cycle de traitement CNC.

Cette intégration étroite fait partie de ce qui donne au 18i-B ses caractéristiques de performance de servo.

Lorsque l'A16B-3200-0429 tombe en panne, les alarmes de communication FSSB apparaissent souvent sur tous les axes simultanément, car le contrôleur FSSB de tous les servo-amplificateurs connectés réside sur cette seule carte.

Ce schéma, où tous les axes perdent la communication FSSB à la fois plutôt qu'un axe à la fois,est l'un des indicateurs que la défaillance est dans la carte principale du processeur plutôt que dans un servo-amplificateur individuel ou un câble à fibre.

Restauration des données après installation

Le remplacement de l'A16B-3200-0429 nécessite une procédure complète de restauration des données.mais chaque paramètre spécifique à la machine dans la SRAM est vide.

Les paramètres qui doivent être rétablis couvrent tous les aspects de la configuration de la machine: limites de mouvement de l'axe, réglages de gain de servo, paramètres du fuseau, chronomètre PMC et valeurs prédéfinies du compteur,tableaux de compensation des erreurs de hauteur, les registres de décalage des outils et le programme complet de l'échelle PMC.

Sans ces données, le contrôleur refuse de démarrer ou fonctionne d'une manière qui ne correspond pas à la machine qu'il contrôle.

Une sauvegarde complète du système avant le remplacement de la carte est donc essentielle.

Pour les machines sans sauvegarde actuelle, tenter de remplacer la carte avant d'en créer une est un risque important.est un processus long et sujet aux erreurs qui nécessite généralement le soutien technique de FANUC.

Questions fréquentes

Q1: Tous les axes servo montrent simultanément des alarmes de communication FSSB. Les câbles de fibre et les servo-amplificateurs ont été vérifiés et sont intacts. Est-ce que le A16B-3200-0429 est la faute?

Les alarmes FSSB simultanées sur tous les axes avec des câbles et des amplificateurs validés impliquent fortement le contrôleur FSSB sur la carte principale du processeur.Tous les canaux FSSB d'axe partagent le contrôleur FSSB sur le A16B-3200-0429.

Une défaillance de ce circuit commun affecte tous les canaux à la fois.

Si les alarmes persistent, le remplacement de la carte est l'action appropriée.

Q2: Le contrôleur 18i-B ne parvient pas à terminer sa séquence de démarrage et affiche une alarme de système. Le code d'alarme indique une erreur de lecture FROM. La carte principale du processeur a-t-elle échoué?

Une erreur de lecture de FROM indique le module FROM, la carte mémoire flash plug-in qui contient le logiciel d'exploitation CNC, plutôt que nécessairement la carte CPU principale elle-même.

Le module FROM est un composant distinct qui s'insère dans une prise du A16B-3200-0429.

Si l'erreur persiste avec le module correctement installé, le module FROM lui-même peut être défectueux.

Seule une nouvelle carte FROM ne résout pas l'erreur, la carte principale du processeur doit être soupçonnée.

Q3: Le constructeur de la machine a besoin d'une version spécifique du logiciel CNC. Une version A16B-3200-0429 rénovée est disponible mais sa version FROM est inconnue.

La version FROM détermine les caractéristiques du logiciel CNC, les plages de paramètres et la compatibilité PMC.identifier la version FROM sur le tableau en lisant son étiquette ou en vérifiant l'écran d'information du système CNC lors du démarrage.

Si la version FROM ne correspond pas aux exigences de la machine, un module FROM avec la version correcte doit être fourni et installé.

Les autres composants de la carte CPU principale sont indépendants de la version; seul le contenu FROM doit correspondre aux exigences logicielles de la machine.

Q4: Après l'installation d'un A16B-3200-0429 de remplacement et la restauration de tous les paramètres, certains paramètres de servo-axe produisent des servo-alarmes pendant le fonctionnement.

L'alarme de servo après la restauration des paramètres avec une nouvelle carte signifie généralement que certaines valeurs de paramètres de servo sont incorrectes.

La cause la plus fréquente est que la version du logiciel servo sur le FROM de la nouvelle carte diffère de l'original et que certains numéros ou plages de paramètres ont changé entre les versions.

Examiner le code d'alarme, identifier le paramètre servo spécifique qui lui est associé et vérifier la valeur de ce paramètre par rapport à la documentation du constructeur de la machine ou à la sauvegarde de la carte d'origine.

L'ajustement des paramètres concernés aux valeurs appropriées à la version du logiciel de servo installé permet généralement de résoudre ce problème.

Q5: La machine 18i-B a 15 ans et l'A16B-3200-0429 est abandonnée. Est-ce qu'un remplacement CNC (retrofit) est une meilleure option qu'un remplacement de PCB?

L'économie dépend de la valeur productive restante de la machine et de l'étendue des autres composants vieillissants.Un remplacement de la carte principale du processeur est ciblé et rentable si le reste du contrôleur les servoamplificateursLes unités d'approvisionnement en électricité et de sortie sont en bon état.

Une rénovation complète du CNC remplace l'ensemble du contrôleur par un équivalent moderne, éliminant le problème de disponibilité des cartes anciennes, mais nécessitant un investissement dans la mise en service, la réinsertion des paramètres,et matériel de servo-amplificateur potentiellement mis à jour.

Pour une machine vieille de quinze ans et mécaniquement solide, et qui a de bonnes raisons commerciales de continuer à produire, le remplacement des cartes est généralement le meilleur premier choix.

L'option de réaménagement est plus logique lorsque plusieurs composants du contrôleur vieillissent simultanément.
