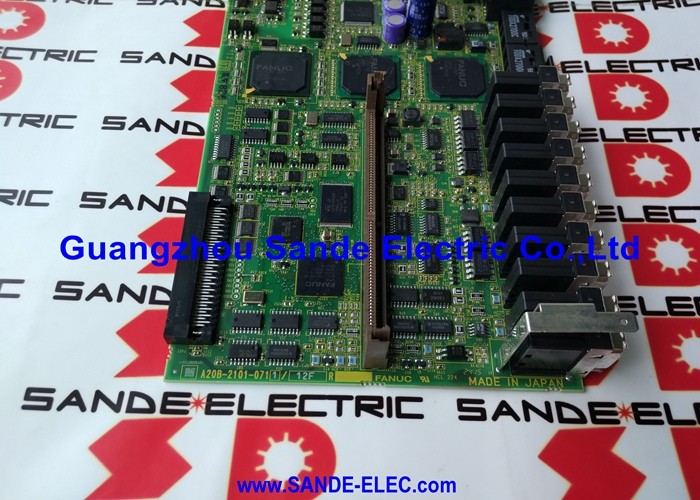

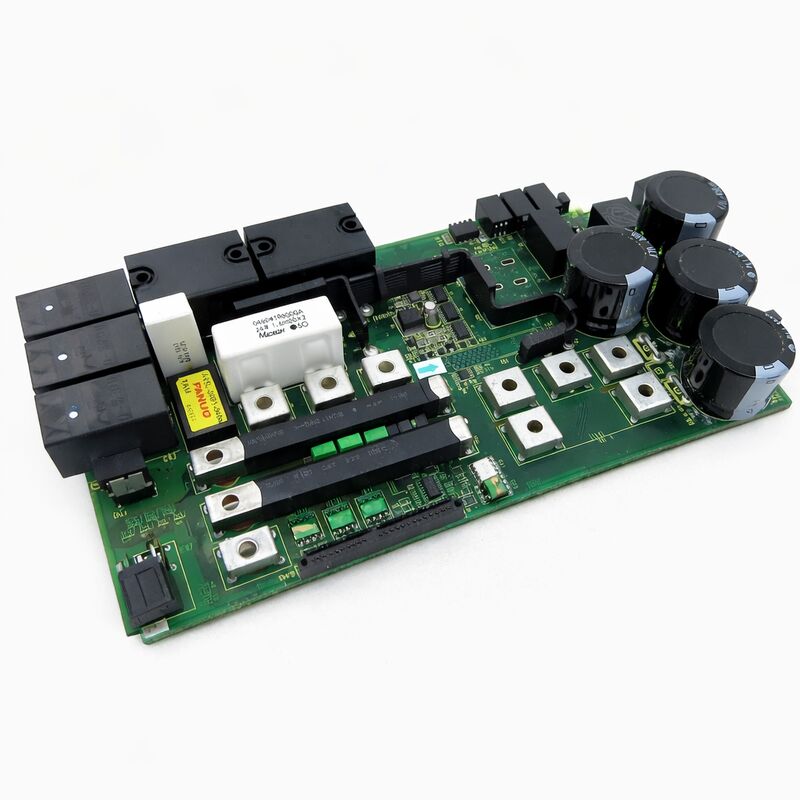

1 PC Nouveau panneau Fanuc IO A16B-3200-0500 A16B32000500 A16B-32OO-O5OO

FANUC A16B-3200-0500

Numéro de la partie:A16B-3200-0500: Les données sont fournies par les autorités compétentes.

Nom du fabricant:Société FANUC (Japon)

Type de produit:PCB d'entrée/sortie

Série de cartes:A16B-3200: les produits de base et les produits de base

Systèmes compatibles:Des contrôles CNC de la série FANUC 0i-B

Applications:Interface d'E/S et communication de données

Résumé

L'A16B-3200-0500 est la carte de circuit imprimé I/O couramment utilisée dans les contrôleurs CNC de la série 0i-B de FANUC.La 0i-B – la deuxième génération de la famille de machines à commande numérique compactes 0i de FANUC – a été largement adoptée dans les centres de tournage et les centres d'usinage tout au long de sa production..

Le circuit imprimé d'entrée/sortie est la carte responsable de l'interface d'entrée et de sortie numérique entre le contrôleur CNC et le câblage de la machine-outil.

Chaque lecture du capteur et chaque sortie du relais du programme de l'échelle PMC passe par cette carte sur son chemin entre la logique du contrôleur et la machine physique.

Le 0i-B a été conçu pour des performances CNC rentables et complètes dans un package compact.

Il a apporté la capacité de la série i de FANUC aux machines où le 16i ou le 18i de taille réelle seraient sur-spécifiés.

Les circuits imprimés d'entrée/sortie dans cette architecture remplissent la même fonction d'interface de champ que les circuits imprimés d'entrée/sortie dans les systèmes FANUC plus grands, à l'échelle des exigences d'entrée/sortie de l'0i-B.

Le tableau A16B-3200-0500 est celui qui remplit cette fonction.

Dans la structure modulaire du contrôleur 0i-B, le PCB d'E/S se trouve à côté de la carte CPU principale et de l'alimentation.

Il achemine les signaux d'entrée numériques de la machine ∞ commutateurs de limite, capteurs de proximité, commutateurs de pression, boutons du panneau de l'opérateur ∞ vers le registre d'entrée du PMC.

Il conduit les signaux de sortie des soupapes solénoïdes du PMC, des bobines de relais, de l'activation de la broche et du contrôle de la pompe de refroidissement vers le matériel de la machine.

Cette interface de champ bidirectionnelle est l'objectif principal du PCB E/S.

Principales spécifications

Architecture d'E/S dans le système 0i-B

Le contrôleur 0i-B utilise le protocole de communication en série de FANUC pour connecter les dispositifs d'E/S au CNC.

Les signaux du câblage de la machine arrivent aux connecteurs du PCB I/O, sont numérisés, puis transmis via le lien I/O au PMC.Les commandes de sortie du PMC voyagent vers l'arrière via le lien I/O vers le PCB I/O, qui entraîne le circuit de sortie approprié.

Cette architecture de liaison série signifie que la distance physique entre le contrôleur CNC et le point d'installation du PCB d'E/S n'est pas limitée par la longueur des câbles de signal individuels.

The I/O Link cable carries all channel data between the controller and the I/O hardware — a significant practical advantage in machine tool installations where the CNC cabinet and the machine control panel may be separated by a distance that would make individual wire runs impractical.

Le PCB d'E/S traite les signaux de champ bruts, protège contre le bruit transitoire, gère les conditions de court-circuit de sortie.

Ce conditionnement du signal signifie que le PMC reçoit un signal propre,représentations numériques fiables de l'état réel de la machine plutôt que des signaux bruts soumis au bruit et aux transitoires de commutation d'un environnement industriel actif.

Contextes du système 0i-B

La génération de contrôleurs 0i-B ¥ couvrant 0i-TB pour le tournage et 0i-MB pour le fraisage ¥ s'est adaptée au courant dominant du marché des machines-outils au cours de sa période de production.FANUC l'a équipé du moteur à échelle PMC-SB7 (sur la variante -0491 de la carte principale), la communication servo FSSB et l'interface de champ I/O Link fournie par cette carte.

Ensemble, ils ont défini un système CNC complet et moderne.

Les machines construites sur la plateforme 0i-B restent activement en production dans le monde entier.

Le circuit imprimé d'entrée/sortie A16B-3200-0500, comme l'une des cartes remplaçables par champ dans la pile 0i-B,provient d'un défaut lié à l'E/S qui remonte à la carte plutôt qu'au câblage ou aux dispositifs d'E/S connectés.

Isolement contre les défauts ̇ Plaque ou câblage?

Les défauts d'E/S dans les systèmes CNC sont parmi les problèmes de maintenance les plus courants, mais tous les défauts d'E/S ne remontent pas au PCB E/S.La première étape d'une enquête de défaut d'E/S est de confirmer quel élément a échoué: le dispositif de terrain, le câblage ou le PCB.

Les écrans de diagnostic PMC du CNC montrent l'état en direct de chaque canal d'E/S. Si un canal est mal lu, surveillez-le tout en actionnant physiquement le dispositif de terrain ou en mesurant le signal de câblage.

Un canal qui est mal lu lorsque le signal de câblage est confirmé correctement au point de connexion de la carte pointe vers la carte.

Un canal qui ne lit correctement que lorsque le signal de champ est supérieur à un certain seuil peut indiquer un circuit d'entrée dégradé sur la carte.

Les défaillances de plusieurs canaux d'E/S ensemble, en particulier des canaux appartenant au même groupe de connecteurs, indiquent plus fortement une défaillance de la carte que d'un problème de câblage de terrain.qui affecte généralement une voie de signal à la fois.

Questions fréquentes

Q1: Plusieurs entrées ont cessé de lire correctement après une surtension dans la salle des machines. Les tests de câblage sont bons. Est-ce que l'A16B-3200-0500 est probablement endommagé?

Les surtensions de puissance endommagent généralement les circuits d'entrée de PCB I / O car les entrées se connectent directement au câblage de champ où l'énergie de surtension se propage.

Les composants de protection sur la carte absorbent l'énergie de surtension, mais des événements répétés ou une forte surtension peuvent endommager les circuits d'entrée au-delà de l'étape de protection.

Avec le câblage confirmé, la planche est le prochain élément à enquêter.

Vérifiez si les entrées concernées sont toutes dans un seul groupe de connecteurs. Les défaillances groupées confirment souvent des dommages à la carte.

Q2: Le PMC de la machine 0i-B montre une alarme mais tous les tests de câblage sur le terrain sont normaux. Le PCB d'E/S n'a pas de dommages visibles. La carte pourrait-elle être défectueuse sans signes visibles?

Oui, de nombreuses défaillances de circuits imprimés d'entrée/sortie, des optocoupleurs dégradés, des circuits intégrés de conduite de sortie défaillants, des connexions au sol à haute résistance ne produisent aucune indication physique visible.

Une planche qui semble intacte peut encore avoir des composants internes défaillants.

Si le câblage et les dispositifs de terrain sont confirmés, le PCB d'E/S doit être remplacé comme étape de diagnostic suivante.

Q3: L'A16B-3200-0500 d'une machine de 0i-TB peut-elle être utilisée dans une machine de 0i-MB?

Le matériel des circuits imprimés d'entrée/sortie remplit la même fonction dans les configurations 0i-TB (tournage) et 0i-MB (moulinage).

La carte elle-même ne fait pas de distinction entre les types de machines elle fournit une connexion I/O sur le terrain quelle que soit l'échelle PMC chargée dans le contrôleur.

Confirmez que la révision de la carte et la configuration de liaison I/O sont compatibles.

Si le numéro de pièce et la révision correspondent, la carte est interchangeable entre les installations de 0i-TB et de 0i-MB.

Q4: Après le remplacement du circuit imprimé I/O, certaines sorties fonctionnent mais d'autres non. Le programme PMC apparaît correct. Qu'est-ce qui doit être vérifié?

Les sorties qui ne fonctionnent pas après le remplacement de la carte par un programme PMC correct indiquent l'attribution de l'adresse de sortie.

Confirmer que la carte d'adresse Y du PMC correspond à l'attribution du connecteur du PCB d'E/S pour les sorties affectées.

Vérifiez également que tous les paramètres de configuration de sortie dans la CNC qui spécifient les attributions de canaux de sortie sont réglés correctement.

Si l'attribution de l'adresse est confirmée, tester les canaux de sortie non fonctionnels directement avec la fonction de sortie forcée du PMC pour confirmer si le matériel répond.

Q5: Le circuit imprimé d'entrée/sortie a été remplacé. Maintenant, la machine s'allume mais le lien d'entrée/sortie ne s'établit pas.

Une défaillance de la liaison E/S après un remplacement de carte indique soit une incompatibilité de la configuration de la liaison E/S entre la nouvelle carte et le contrôleur, soit une connexion de câble de liaison E/S défectueuse,ou une défaillance de la carte sur le remplacement.

Vérifiez que le câble I/O Link entre la carte CPU principale et le PCB I/O est bien connecté.

Confirmez également que la configuration de l'emplacement de la fente de liaison I/O dans les paramètres CNC correspond à l'adresse de la nouvelle carte de liaison I/O.

Si les deux sont confirmés corrects, la carte de remplacement peut elle-même être défectueuse.
