Circuit imprimé CNC
>
|
| Lieu d'origine | Japon |
| Nom de marque | FANUC |
| Certification | CE ROHS |
| Numéro de modèle | A16B-3200-0513 |
Numéro de pièce : A16B-3200-0513
Fabricant : FANUC Corporation (Japon)
Type de produit : Carte d'alimentation / Carte d'alimentation
Série de cartes : A16B-3200
Application : Contrôleur CNC FANUC et systèmes d'automatisation industrielle

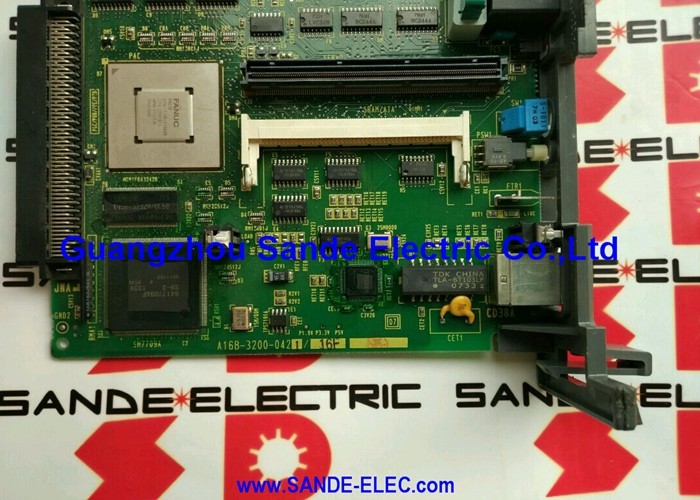

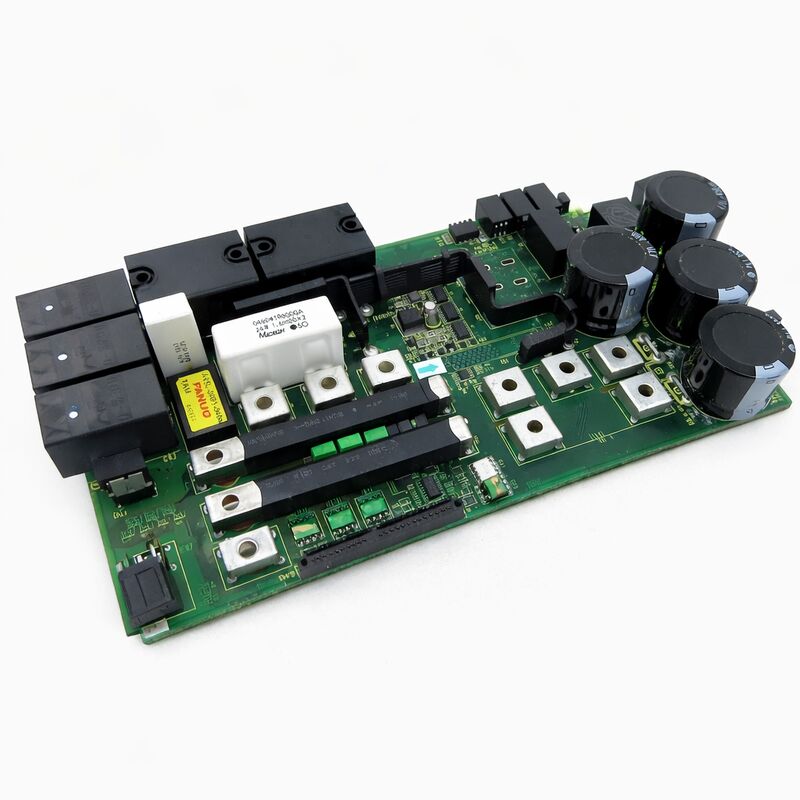

L'A16B-3200-0513 est une carte d'alimentation de la série A16B-3200 de FANUC — la famille de cartes de contrôle qui sous-tend les plateformes CNC et d'automatisation industrielle de FANUC sur plusieurs générations de machines-outils, de robots et de systèmes de production.
Les cartes d'alimentation de cette série sont responsables de la génération et de la distribution des tensions continues régulées dont toutes les autres cartes du contrôleur dépendent.
Lorsque la carte d'alimentation fonctionne correctement, elle est invisible — le système démarre, fonctionne et s'arrête sans incident. Lorsqu'elle tombe en panne, les conséquences sont immédiates.
Pas de carte d'alimentation signifie pas de fonctionnement du contrôleur, point final.
La série A16B-3200 de FANUC couvre une large gamme de types de cartes fonctionnelles : cartes CPU principales, cartes d'E/S, cartes d'interface servo et cartes d'alimentation.
La carte d'alimentation occupe un emplacement dédié dans le rack du contrôleur, convertissant l'alimentation entrante en rails de tension précis qui alimentent les circuits de logique, de mémoire, d'affichage et de communication du contrôleur.
Les tolérances sont serrées. La conception du contrôleur de qualité industrielle de FANUC spécifie des rails de tension régulés suffisamment précisément pour assurer un fonctionnement stable sur toute la plage des températures ambiantes et des conditions de charge que le contrôleur rencontre.
L'A16B-3200-0513 dessert sa plateforme de contrôleur spécifique au sein de la famille A16B-3200.
Elle fournit l'infrastructure d'alimentation dont toutes les autres cartes de ce contrôleur dépendent, ce qui en fait l'un des composants les plus fondamentaux de la pile matérielle du système.
| Paramètre | Valeur |
|---|---|
| Numéro de pièce | A16B-3200-0513 |
| Fabricant | FANUC Corporation |
| Type de produit | Carte d'alimentation / Carte d'alimentation |
| Série de cartes | A16B-3200 |
| Application | Systèmes de contrôle CNC FANUC |
| Origine | Japon |
| Température de fonctionnement | 0 – 55°C |
| Température de stockage | −20 – 60°C |
| Humidité | Non condensant, ≤75% HR |
| Condition disponible | Neuf (surplus) / Reconditionné / Réparé |
Le contrôleur CNC FANUC est un assemblage monté en rack de cartes fonctionnellement distinctes. Chaque carte remplit un rôle spécifique : le CPU principal exécute le logiciel d'exploitation ; la carte PMC exécute la logique d'échelle de la machine ; les cartes d'interface servo communiquent avec les amplificateurs d'entraînement ; les modules de mémoire stockent les données de paramètres et de programme.
Toutes ces cartes nécessitent une alimentation CC stable et régulée pour fonctionner. La carte d'alimentation est ce qui la fournit.
Dans l'architecture du contrôleur A16B-3200, la carte d'alimentation reçoit l'alimentation entrante — généralement du cabinet d'alimentation principal de la machine — et la conditionne via des régulateurs à découpage, des post-régulateurs linéaires et des étages de filtrage en plusieurs rails de tension que le backplane du contrôleur distribue.
Chaque rail a une tension définie et une capacité de courant adaptée aux charges qu'il dessert.
La carte d'alimentation comprend également des circuits de protection : une protection contre les surtensions qui déconnecte le rail avant qu'une surtension ne puisse endommager les cartes en aval, une protection contre les surintensités qui empêche un court-circuit sur un rail de se propager aux autres, et des circuits de démarrage progressif qui augmentent les tensions d'alimentation dans une séquence contrôlée à la mise sous tension.
Les indicateurs LED sur la face avant de la carte d'alimentation — visibles à travers le panneau avant du contrôleur ou directement sur la carte — fournissent des diagnostics de premier niveau.
Un rail d'alimentation hors tolérance allume la LED correspondante. Ce retour visuel rapide est souvent le point de départ pour diagnostiquer si une défaillance du contrôleur provient de la carte d'alimentation ou d'ailleurs.
Les pannes de la carte d'alimentation produisent des schémas de symptômes reconnaissables qui les distinguent des autres pannes de cartes de contrôleur.
Le mode de défaillance le plus complet — où la carte d'alimentation ne fournit rien — entraîne un contrôleur éteint : pas d'affichage, pas d'activité LED, pas de fonctionnement du ventilateur. La machine est complètement inerte.
Les pannes partielles sont plus fréquentes et plus diagnostiques.
Un seul rail qui a dérivé vers le bas ou qui est tombé en panne provoque le dysfonctionnement des cartes alimentées par ce rail, tandis que les cartes sur d'autres rails fonctionnent normalement.
Le contrôleur peut s'initialiser partiellement, montrant une certaine activité sur l'écran, puis s'arrêter avec une alarme au point de sa séquence de démarrage où il appelle pour la première fois le rail défaillant.
Tracer l'alarme jusqu'au stade de démarrage, puis jusqu'au rail dont dépend ce stade, est un moyen fiable de confirmer la carte d'alimentation comme source de la panne.
La dégradation liée à l'âge est le principal mécanisme de défaillance des cartes d'alimentation dans les contrôleurs de longue durée de service. Les condensateurs électrolytiques dans les étages du régulateur à découpage et du filtre de sortie perdent de leur capacité et gagnent en ESR au fil des années de fonctionnement à des températures élevées.
Le rail d'alimentation affecté développe une ondulation qui finit par dépasser la tolérance d'entrée des cartes en aval. Avant une défaillance complète, le symptôme est intermittent — réinitialisations inexpliquées, corruption de paramètres ou comportement erratique qui dépend de la température et s'aggrave à mesure que le contrôleur chauffe en fonctionnement.
Les cartes de la série A16B-3200 de FANUC des générations de contrôleurs précédentes ne sont plus en production.
La chaîne d'approvisionnement du marché secondaire pour ces cartes — unités excédentaires testées provenant de machines désaffectées, cartes professionnellement reconditionnées avec des condensateurs restaurés et des tests fonctionnels, et services de réparation pour des pannes spécifiques au niveau des composants — est la principale source de remplacement.
Lors de l'achat d'un remplacement A16B-3200-0513, confirmez le numéro de pièce exact sur l'étiquette de la carte.
Les cartes d'alimentation de la série A16B-3200 qui diffèrent par leur chiffre suffixe peuvent avoir des spécifications de rail de tension, des configurations de connecteur ou des puissances nominales différentes. La similitude physique n'est pas un indicateur fiable de compatibilité.
Q1 : Le contrôleur FANUC s'allume mais s'éteint après quelques minutes de fonctionnement. Aucun code d'alarme ne s'affiche avant l'arrêt. L'A16B-3200-0513 pourrait-il en être responsable ?
L'arrêt thermique après une période de chauffe est un symptôme classique des condensateurs électrolytiques vieillissants dans l'étage du régulateur à découpage de la carte d'alimentation.
À mesure que les condensateurs vieillissent, leur ESR augmente avec la température.
Lorsque la carte chauffe, l'augmentation de l'ESR fait que l'ondulation de l'alimentation dépasse le seuil qui déclenche la protection contre les surtensions ou les sous-tensions, arrêtant le système.
Ce symptôme apparaissant après une période de fonctionnement par ailleurs normal implique fortement la carte d'alimentation comme source de la panne.
Q2 : Après un événement de surtension, le contrôleur ne s'allume pas du tout. L'alimentation entrante a été confirmée comme normale. La carte d'alimentation est-elle probablement endommagée ?
Les événements de surtension endommagent fréquemment les cartes d'alimentation.
La surtension arrive aux bornes d'entrée de la carte d'alimentation avant que la protection de la carte ne puisse réagir.
Les composants les plus vulnérables sont les diodes redresseuses d'entrée, les condensateurs de filtre d'entrée et les transistors de commutation primaires.
Ceux-ci sont tous situés sur la carte d'alimentation. Si l'alimentation entrante est confirmée normale et que le contrôleur ne montre aucun signe de vie, la carte d'alimentation est le premier suspect. Vérifiez les fusibles accessibles sur la carte avant de commander un remplacement.
Q3 : Un axe de la CNC présente des alarmes servo tandis que les autres axes sont normaux. Tous les indicateurs LED d'alimentation de l'A16B-3200-0513 sont verts. La carte d'alimentation est-elle toujours potentiellement en cause ?
Une alarme servo sur un seul axe avec tous les rails d'alimentation normaux n'est probablement pas d'origine de la carte d'alimentation.
La carte d'alimentation alimente tous les cartes simultanément — un rail défaillant affecterait plusieurs cartes, pas seulement un axe.
Les alarmes sur un seul axe pointent vers l'amplificateur servo de cet axe, le moteur, le câble de rétroaction ou les circuits d'interface servo spécifiques à cet axe. La carte d'alimentation peut être écartée comme cause probable dans ce cas.
Q4 : Comment un remplacement de l'A16B-3200-0513 doit-il être stocké pour préserver sa fonctionnalité ?
Stocker dans l'emballage antistatique d'origine. Maintenir une température ambiante stable et une faible humidité relative.
Éviter les cycles de température, qui sollicitent les joints de soudure sur les composants montés en surface de la carte.
Si la carte a été stockée pendant plus de quelques années, inspectez les condensateurs électrolytiques pour détecter tout signe visible de dégradation — dessus gonflés ou fuite d'électrolyte — avant de l'installer dans une machine de production.
Pour un stockage à long terme, le reconditionnement périodique des condensateurs électrolytiques prolonge leur durée de vie.
Q5 : Un A16B-3200-0513 reconditionné est disponible. Que devrait inclure un reconditionnement réputé pour une carte d'alimentation de ce type ?
Un reconditionnement correct de la carte d'alimentation comprend le remplacement de tous les condensateurs électrolytiques par de nouveaux composants correspondant aux spécifications d'origine (ou avec des condensateurs classés à des spécifications équivalentes ou meilleures), l'inspection et le remplacement de tout dispositif de protection défaillant, des tests fonctionnels sous charge avec tous les rails de sortie mesurés au courant nominal, et la vérification que la carte répond aux spécifications de précision de tension et d'ondulation.
Le nettoyage cosmétique et l'inspection de tout dommage physique complètent un reconditionnement complet.
