Circuit imprimé CNC
>
|
| Lieu d'origine | Japon |
| Nom de marque | FANUC |
| Certification | CE ROHS |
| Numéro de modèle | A16B-3200-0522 |

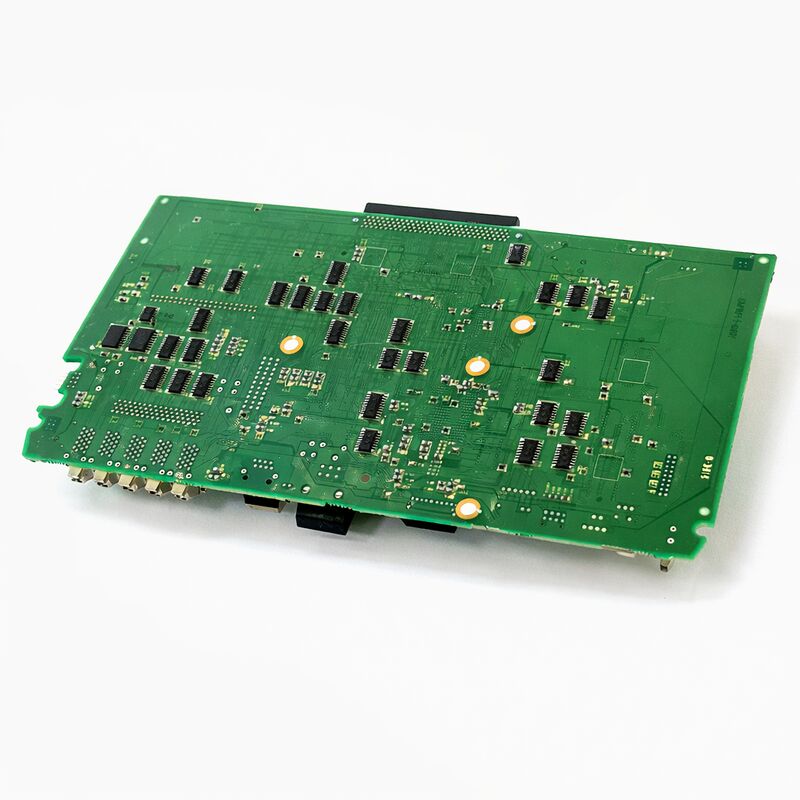

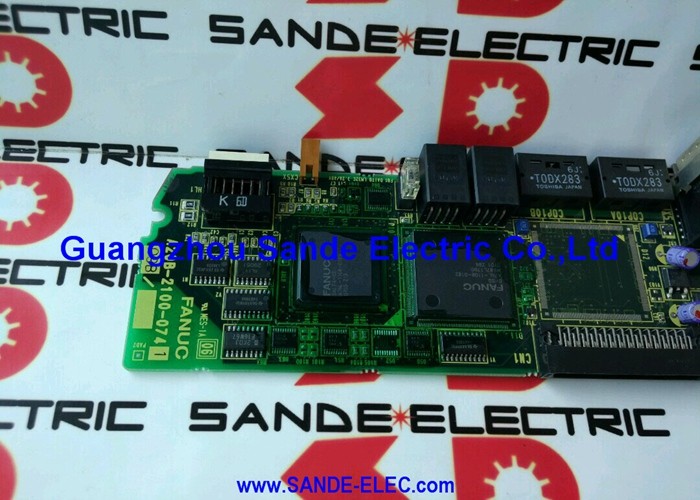

La FANUC A16B-3200-0522 appartient à la famille de cartes mères CPU A16B-3200 servant la génération "A" des contrôleurs CNC FANUC de la série i — la première génération à porter la désignation "i", que FANUC a introduite pour distinguer ses contrôleurs haute performance et capables d'architecture ouverte des générations précédentes de la série alphabétique (A, B, C).
La génération CNC "i" est arrivée avec des capacités d'interpolation étendues, la communication servo FSSB, des graphiques intégrés et une architecture prête pour le réseau qui a défini le modèle de conception des CNC FANUC au cours de la décennie suivante.
La désignation "autonome" dans la description officielle de la carte identifie la configuration physique du contrôleur.
Chez FANUC, la génération i-Series était proposée en deux configurations physiques : le type à montage LCD, où les cartes processeur CNC sont montées directement derrière l'écran LCD du panneau opérateur dans une unité intégrée compacte ; et le type autonome, où le processeur CNC occupe un rack ou un boîtier séparé connecté à une unité d'affichage LCD/MDI séparée.
Les configurations autonomes sont utilisées lorsque l'unité de contrôle doit être montée à un endroit éloigné du panneau opérateur, lorsque le nombre d'E/S requis ou le nombre de cartes d'options dépasse ce qui rentre derrière le panneau LCD, ou lorsque la conception de la machine place l'électronique de contrôle dans une armoire séparée de la station opérateur.
La A16B-3200-0522 est la carte maîtresse de l'unité autonome — la carte avec laquelle toutes les autres cartes du rack autonome communiquent, et qui traite toutes les fonctions de contrôle CNC.
Sa relation avec le panneau opérateur se fait via un câble de connexion de l'interface d'affichage de l'unité autonome au panneau LCD/MDI séparé, plutôt qu'un montage mécanique direct à l'arrière du panneau.
| Paramètre | Valeur |
|---|---|
| Génération CNC | Série i Modèle A (i-A) |
| Configuration | Contrôleur autonome |
| Série | A16B-3200 |
| Fonction | Carte mère / carte maîtresse CPU |
| Données requises | Les paramètres et programmes doivent être rechargés après remplacement |
| Statut | Disponible — rénové, testé |
| Origine | Japon |
La désignation "A" de la série i de FANUC identifie la première génération de la plateforme CNC i-Series de FANUC, apparue à la fin des années 1990.
La génération i-A a apporté plusieurs capacités que la série C précédente n'avait pas : communication servo par fibre optique FSSB (remplaçant les interfaces analogiques ±10V et les interfaces numériques plus anciennes), traitement d'encodeur à plus haute résolution, taux de traitement de blocs améliorés pour une exécution plus rapide de programmes complexes, et une architecture d'affichage qui prenait en charge la simulation graphique de trajectoire sur l'écran du panneau opérateur.
Pour les ingénieurs de maintenance, la génération i-A représente une base installée substantielle de machines construites au début et au milieu des années 2000 et qui continuent de fonctionner aujourd'hui.
Les fournisseurs automobiles, les fabricants de composants aérospatiaux et les entreprises d'usinage de précision générale ont construit des quantités importantes de tours CNC, de centres d'usinage et de rectifieuses sur des contrôleurs i-A.
Ces machines ont des schémas de maintenance bien établis — les cartes qui tombent couramment en panne après 15 à 20 ans de service sont les mêmes dans plusieurs machines, faisant de la A16B-3200-0522 un article de demande régulière sur le marché des pièces de rechange FANUC.
La configuration autonome, en particulier, était préférée par les constructeurs de machines-outils qui avaient besoin de la flexibilité de monter l'unité de contrôle CNC indépendamment de la station opérateur.
Cela inclut les grands centres d'usinage autoportants où la console opérateur est sur un bras pivotant, les centres d'usinage horizontaux avec changeurs de palettes où le panneau opérateur est sur un poteau séparé, et les machines où la chaleur de l'armoire électrique rend peu pratique le montage du processeur CNC derrière l'écran.
Dans la configuration CNC autonome utilisée avec la A16B-3200-0522, le châssis du contrôleur contient la carte CPU principale, les cartes d'E/S, les cartes d'interface servo, l'alimentation et toutes les cartes d'options dans une structure de rack. Ce rack est physiquement séparé de l'unité d'affichage LCD/MDI de l'opérateur.
Un faisceau de câbles relie les deux unités — transportant les données d'affichage vers l'écran et les frappes du clavier MDI vers le contrôleur.
La A16B-3200-0522 sert de maître du rack : elle exécute le logiciel CNC, gère les boucles servo via FSSB, exécute le ladder PMC et pilote les données d'affichage vers le panneau LCD distant.
La conception du châssis autonome permet plus d'emplacements d'options que la configuration à montage LCD — cela est important pour les machines qui nécessitent plusieurs cartes d'E/S, des cartes de communication supplémentaires (Ethernet, série) ou une capacité servo étendue qui déborderait l'espace derrière un panneau LCD.
Lors du remplacement de la A16B-3200-0522, la carte de remplacement doit correspondre à la version du logiciel et à la révision matérielle installées dans la machine spécifique. Au sein de la génération i-A, différentes versions logicielles prennent en charge différentes séries CNC (16i-A pour les centres d'usinage multi-axes, 18i-A pour les centres de tournage avec capacité multi-chemins, 21i-A pour les configurations plus simples).
La version du logiciel détermine ce que la carte fera lors de la mise sous tension et doit correspondre à la configuration d'origine de la machine.
Tous les remplacements de cartes de la série A16B-3200 partagent la même exigence fondamentale : la carte de remplacement arrive avec une mémoire vierge ou par défaut d'usine, et toutes les données spécifiques à la machine doivent être restaurées à partir d'une sauvegarde.
La séquence de mise en service après remplacement de la carte suit cet ordre :
Premièrement, confirmer que les tensions d'alimentation sont correctes — une tension hors spécification peut endommager la nouvelle carte lors du démarrage, ce qui aggraverait le problème plutôt que de le résoudre.
Deuxièmement, charger le logiciel système CNC (contenu FROM) si la carte de remplacement n'a pas déjà la bonne version logicielle installée.
Ceci est chargé à partir d'une carte mémoire ou de la capacité intégrée du système.
Troisièmement, charger tous les paramètres CNC à partir de la sauvegarde avant remplacement. Ceci doit être terminé avant toute tentative de mouvement d'axe — les paramètres définissent les limites de déplacement des axes, les gains de boucle servo, la configuration de la broche et toutes les autres caractéristiques de la machine. Le déplacement des axes avec des paramètres incorrects peut endommager la machine.
Quatrièmement, charger le programme ladder PMC et les paramètres PMC.
Ceci restaure la logique spécifique à la machine qui contrôle toutes les fonctions sauf le mouvement des axes.
Cinquièmement, charger les programmes de pièces et les données d'outils à partir de la sauvegarde.
Remettre la machine en position d'origine et vérifier la précision des axes avec une coupe d'essai ou une mesure avant de la libérer pour la production.
Q1 : Qu'est-ce qui distingue la configuration autonome de la configuration à montage LCD au niveau de la carte mère ?
La carte mère elle-même est le même matériel dans les deux configurations pour la même génération CNC — la distinction réside dans la conception du châssis et du backplane.
La configuration à montage LCD utilise un backplane compact qui se monte directement derrière le panneau d'affichage ; la configuration autonome utilise un backplane de rack plus profond avec plus d'emplacements pour les cartes d'options. La A16B-3200-0522 est la carte mère utilisée dans la variante de châssis autonome.
L'installation d'une carte mère autonome dans un châssis à montage LCD (ou vice versa) est mécaniquement et électriquement incompatible sans remplacement complet du châssis.
Q2 : La machine fonctionnait par intermittence — certaines équipes fonctionnaient parfaitement, d'autres affichaient des alarmes aléatoires. La carte mère est-elle la cause probable ?
Les défauts intermittents qui apparaissent et disparaissent avec les cycles de température — normaux dans une machine qui chauffe pendant la production et refroidit pendant la nuit — sont souvent causés par des joints de soudure dégradés sur les composants traversants ou montés en surface, plutôt que par les circuits intégrés eux-mêmes.
Ces défauts de "joint froid" conduisent bien lorsque la carte est à température ambiante, développent une résistance lorsque la dilatation thermique sollicite le joint, et peuvent disparaître temporairement lorsque la machine refroidit. Une carte présentant des défauts intermittents de joint froid peut parfois être réparée au niveau des composants en refondant ou en remplaçant les joints de soudure affectés, plutôt que de nécessiter un remplacement complet de la carte.
Un centre de réparation spécialisé FANUC peut évaluer cela.
Q3 : La A16B-3200-0522 peut-elle fonctionner avec les séries CNC 16i-A et 18i-A, ou est-elle spécifique à une série ?
Au sein du groupe A16B-3200-05xx (la série autonome i-A), différents suffixes de numéro de pièce désignent généralement les cartes associées à différentes configurations de séries CNC — par exemple, les -0521 et -0522 peuvent desservir différentes sous-variantes spécifiques de la génération i-A.
Le logiciel installé dans la zone FROM de la carte détermine quelle série CNC elle exécute. Le matériel de la carte est commun à la famille, mais la version du logiciel doit correspondre au système installé d'origine.
L'installation d'une carte avec une version logicielle incorrecte entraîne une structure de paramètres incorrecte et potentiellement une configuration servo et broche incompatible.
Q4 : Après avoir remplacé la carte et chargé tous les paramètres, la broche ne répond pas aux commandes de vitesse. Que faut-il vérifier ?
La défaillance de la broche après rechargement des paramètres est presque toujours un problème de paramètre plutôt qu'un défaut matériel de la nouvelle carte.
Les causes courantes incluent : le paramètre de type de broche (série vs analogique) est mal réglé ; le paramètre de numéro de série de la broche ne correspond pas à l'amplificateur ; ou le format de sortie de la commande de vitesse est incorrect pour l'amplificateur connecté.
Vérifiez les paramètres liés à la broche par rapport à la documentation d'origine de la machine — en particulier la sélection du type de broche, le paramètre du modèle d'amplificateur de broche et la plage de sortie de commande.
Si la broche fonctionnait avant la défaillance de la carte et que les paramètres sont correctement chargés à partir de la sauvegarde de la même machine, ces problèmes ne devraient pas survenir à moins que la sauvegarde n'ait été incomplète.
Q5 : La carte porte des marquages de révision (par exemple, /02A, /03A). Le suffixe de révision est-il important lors de la recherche d'un remplacement ?
Les suffixes de révision de PCB (comme /02A ou /03A ajoutés après le numéro de pièce principal) indiquent les révisions matérielles apportées à la carte par FANUC pendant sa durée de vie de production — généralement des changements mineurs pour améliorer la fiabilité, corriger des problèmes de fabrication ou accommoder des substitutions de composants.
Dans la plupart des cas, les révisions ultérieures sont rétrocompatibles avec les précédentes et peuvent être utilisées comme remplacements.
Cependant, les révisions très anciennes et les révisions beaucoup plus récentes peuvent occasionnellement avoir des exigences de compatibilité logicielle différentes. Lors de la recherche d'un remplacement A16B-3200-0522, privilégiez une révision égale ou postérieure à celle installée d'origine.
Si la révision est inconnue, un spécialiste FANUC réputé peut confirmer la compatibilité avant l'expédition du remplacement.
