Carte FANUC A20B-1001-0730 A20B10010730 A2OB-1OO1-O73O

Carte d'E/S FANUC A20B-1001-0730 104/72 pour commande CNC

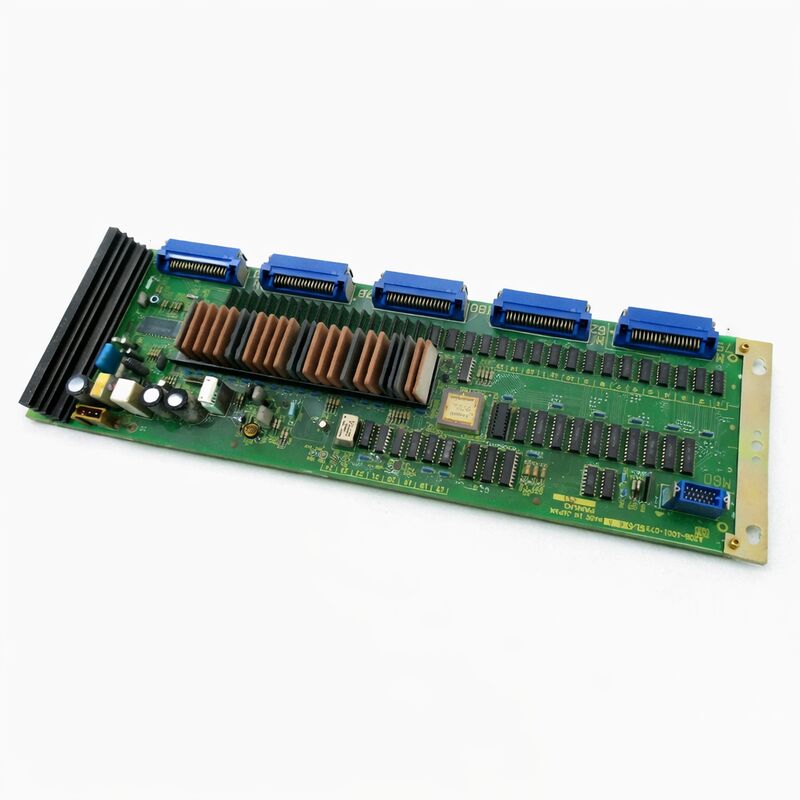

La FANUC A20B-1001-0730 est une carte de contrôle côté E/S utilisée lorsqu'une machine nécessite une structure d'entrées et de sorties numériques définie à l'intérieur de l'armoire de commande CNC.

Ce modèle est largement identifié comme une Carte d'E/S 104/72, également décrite comme E/S B1 et associée à la gestion des E/S PMC-M.

En utilisation pratique, elle appartient à la couche d'interface de signal machine plutôt qu'à la section CPU, affichage ou servomoteur.

Ce qui rend cette carte utile, c'est son profil de signal clair. La désignation 104/72 lui confère un rôle spécifique dans les systèmes qui nécessitent ce nombre exact d'E/S, et certaines références de contrôle la placent également dans des configurations FANUC 0M ou 0T plus importantes comme carte d'E/S supplémentaire.

Cela en fait un choix judicieux pour un remplacement carte pour carte lorsque la commande existante utilise déjà la même disposition des E/S.

Données clés du produit

Scénarios d'application

L'A20B-1001-0730 est généralement utilisée dans les systèmes CNC qui nécessitent une structure d'E/S dédiée de 104 entrées / 72 sorties pour l'échange de signaux de commande et côté machine.

Elle convient pour la réparation des E/S au niveau de l'armoire, le remplacement d'une carte d'E/S défaillante dans les commandes FANUC série 0, et les travaux de restauration où le nombre de signaux et la disposition de l'interface d'origine doivent rester inchangés.

Elle convient également aux machines où la commande installée utilise déjà cette carte comme couche d'E/S supplémentaire dans des configurations 0M ou 0T plus importantes.

Dans ces situations, la carte n'est pas utilisée comme une carte de rechange générique, mais comme une carte d'interface de signal définie qui doit correspondre étroitement à l'architecture de commande existante.

Pourquoi choisir ce produit

Ce modèle convient parfaitement lorsque la machine dépend déjà d'une carte d'E/S 104/72 et que le remplacement doit préserver la structure de signal d'origine.

La carte est plus facile à faire correspondre avec précision qu'une carte CNC générique car son rôle est lié à une capacité d'E/S spécifique et à une place spécifique dans la disposition de la commande.

FAQ

Q1. Quel type de carte est la A20B-1001-0730 ?
Il s'agit d'une Carte d'E/S 104/72, également appelée E/S B1. Elle appartient à la section des E/S machine de la commande CNC et est associée à la gestion des signaux côté PMC plutôt qu'au contrôle CPU ou servomoteur.

Q2. Que fait cette carte dans le système ?
Son rôle est de gérer les signaux numériques d'entrée et de sortie côté machine. Dans l'architecture de commande pratique, elle agit comme la couche d'interface d'E/S entre la commande et les signaux de terrain connectés.

Q3. Que faut-il vérifier lors de la sélection de l'A20B-1001-0730 ?
Les vérifications clés sont le numéro de pièce exact, le format des E/S 104/72, et si la commande installée utilise déjà cette famille de cartes dans la même position. Si la commande fait partie d'une configuration 0M ou 0T plus importante, la disposition de l'armoire existante doit également être vérifiée avant le remplacement.

Q4. Comment faut-il comprendre la spécification “104/72” ?
Elle définit la capacité d'E/S de la carte. C'est l'un des points de correspondance les plus importants car les cartes de la même famille peuvent encore différer en nombre de signaux et en rôle d'application.

Le remplacement doit correspondre à la structure d'E/S installée, pas seulement à la famille de la série.

Q5. Comment diagnostiquer les défauts avant de remplacer cette carte ?
Commencez par séparer les défauts de câblage de terrain des défauts d'E/S au niveau de la carte. Si plusieurs entrées ou sorties échouent selon un schéma lié à la portée des E/S de la carte, et que le câblage externe et les dispositifs côté bornes sont stables, la carte d'E/S devient un point de défaillance plus probable.
