Circuit imprimé CNC
>
|
| Lieu d'origine | Japon |
| Nom de marque | FANUC |
| Certification | CE ROHS |
| Numéro de modèle | A20B-1004-0730 |

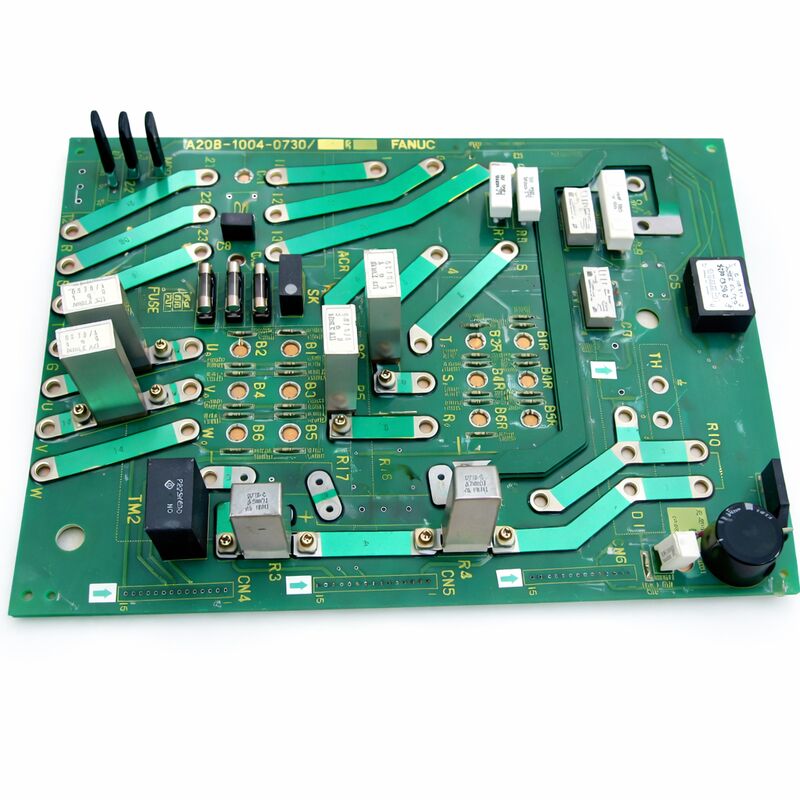

Numéro de pièce : A20B-1004-0730
Fabricant : FANUC Corporation (Japon)
Type de produit : Carte d'alimentation d'amplificateur de broche (carte de puissance)
Série de cartes : A20B-1004
Unité d'entraînement compatible : Unité d'asservissement de broche AC FANUC série A06B-6064
Moteurs compatibles : Modèles de broche 6S, 8P, 12P (logiciel 9A50)
La A20B-1004-0730 est la carte d'alimentation — également appelée carte de puissance — pour l'unité d'asservissement de broche AC série A06B-6064 de FANUC.
La 6064 est l'une des plateformes d'amplificateurs de broche AC établies de FANUC, largement utilisée dans les centres de tournage et les centres d'usinage CNC équipés de moteurs de broche FANUC dans la classe de puissance de sortie 6S, 8P et 12P.
Au sein de l'unité d'entraînement complète de la broche, la carte d'alimentation est le composant qui assure l'interface entre l'électronique de commande et les transistors de puissance — elle transmet les signaux de commande de grille qui commutent les transistors de sortie IGBT, et elle traite les signaux de rétroaction de courant que la carte de commande utilise pour réguler le courant du moteur de broche.
L'unité d'entraînement A06B-6064 est un ensemble réparable sur site.
Elle contient plusieurs cartes : la carte de commande principale, une carte de commande auxiliaire et cette carte d'alimentation. Lorsqu'un amplificateur de broche développe un défaut, l'identification de la carte défaillante dans l'unité permet un remplacement ciblé plutôt qu'un remplacement complet de l'unité d'entraînement.
La A20B-1004-0730 est la carte de l'étage de puissance — le composant le plus proche des circuits de commutation haute puissance.
La carte d'alimentation est montée à l'intérieur du boîtier de l'amplificateur de broche. Elle se connecte aux modules de transistors IGBT sur le dissipateur thermique, aux circuits de mesure de la tension du bus et aux éléments de détection de courant.
Son rôle est de prendre les signaux de commande basse puissance de la carte de commande et de les traduire en niveaux de commande de grille nécessaires pour commuter les transistors de sortie à courant élevé qui alimentent le moteur de broche.
| Paramètre | Valeur |
|---|---|
| Numéro de pièce | A20B-1004-0730 |
| Fabricant | FANUC Corporation |
| Type de produit | Carte d'alimentation d'amplificateur de broche |
| Série de cartes | A20B-1004 |
| Unité d'entraînement compatible | Unité d'asservissement de broche AC FANUC A06B-6064 |
| Moteurs compatibles | Modèles de broche 6S, 8P, 12P |
| Compatibilité logicielle | Logiciel de broche série 9A50 |
| Origine | Japon |
| Température de fonctionnement | 0 – 55°C (tel qu'installé dans l'unité d'entraînement) |
| Température de stockage | −20 – 55°C |
| État disponible | Neuf (surplus) / Reconditionné / Réparé |
Les unités d'entraînement de broche série 6064 de FANUC sont des variateurs à onduleur AC triphasé conçus pour alimenter les moteurs de broche AC FANUC. Le variateur convertit l'alimentation AC triphasée entrante en courant continu, puis reconstruit un courant AC à fréquence et tension variables pour contrôler le moteur.
Les transistors de puissance (IGBT) qui effectuent la reconstruction AC sont montés sur le dissipateur thermique et sont les éléments les plus puissants du variateur.
La carte d'alimentation A20B-1004-0730 occupe la couche entre l'électronique de commande et ces transistors de puissance.
La carte de commande génère les signaux de commande PWM qui définissent comment et quand chaque transistor de sortie doit commuter.
Ces signaux sont au niveau logique — trop bas en tension et trop faibles en courant pour piloter directement les grilles des IGBT.
La carte d'alimentation contient des circuits de commande de grille qui amplifient ces signaux de commande aux niveaux requis par les IGBT.
Elle contient également les circuits bootstrap et les décalage de niveau nécessaires pour piloter les transistors de la partie supérieure de chaque branche de phase.
De plus, la carte d'alimentation traite les signaux de rétroaction de courant des capteurs de courant du variateur.
Ces signaux représentent les courants de phase réels du moteur. La carte d'alimentation conditionne ces signaux et les renvoie à la carte de commande, qui les utilise pour fermer la boucle de commande de courant.
La série A06B-6064 couvre les unités d'entraînement adaptées à des modèles spécifiques de moteurs de broche FANUC.
La carte d'alimentation A20B-1004-0730 est utilisée dans les variantes d'entraînement compatibles avec les modèles de moteurs de broche 6S, 8P et 12P. Ces désignations font référence à la classe de puissance et de vitesse du moteur dans la gamme des moteurs de broche AC de FANUC.
Les moteurs 6S, 8P et 12P représentent une gamme d'applications de broche de puissance modérée à élevée.
Le 6S est un moteur de classe 6 sorties, adapté aux centres d'usinage et centres de tournage plus petits avec des exigences de puissance de broche modérées.
Le 12P représente une classe de moteur plus grande avec une puissance de sortie continue plus élevée, utilisée dans les applications d'usinage plus lourdes.
La carte d'alimentation doit correspondre au courant nominal de l'unité d'entraînement.
Une carte d'alimentation d'une unité de puissance inférieure installée dans une unité de puissance supérieure serait surchargée en fonctionnement normal.
Confirmez toujours le numéro de commande complet de l'unité d'entraînement avant de vous procurer une carte d'alimentation de remplacement.
Les défauts de la carte d'alimentation dans les variateurs de broche ont tendance à produire des schémas d'alarme spécifiques. Les défaillances des pilotes de grille entraînent l'absence ou la distorsion d'une ou plusieurs phases de sortie — le moteur reçoit un courant déséquilibré, surchauffe et le variateur signale une surintensité ou une perte de phase.
Un pilote de grille endommagé pour une position de transistor spécifique produit un schéma reconnaissable à l'oscilloscope : la forme d'onde du courant de sortie de la phase affectée est déformée ou absente.
Les défaillances du circuit de mesure de courant produisent une rétroaction de courant incorrecte.
La carte de commande reçoit des données de courant erronées et commande des courants moteur incorrects, ou l'alarme de surintensité mesurée se déclenche sans événement de surintensité réel.
Les défaillances du circuit de mesure de la tension du bus produisent des lectures incorrectes de la tension du bus CC.
Le variateur peut signaler des alarmes de surtension ou de sous-tension qui ne correspondent pas à la tension du bus réelle.
Q1 : Le variateur de broche affiche une alarme de surintensité à chaque tentative d'accélération de la broche, mais le moteur ne montre aucun signe de surcharge. La carte de commande est bonne. La carte d'alimentation est-elle le défaut probable ?
Une alarme de surintensité sans surcharge moteur réelle, et avec la carte de commande confirmée comme étant bonne, pointe vers le circuit de mesure de courant de la carte d'alimentation.
Une interface de capteur de courant défaillante ou une puce de mesure sur la carte d'alimentation produit de fausses lectures de surintensité qui déclenchent l'alarme lors de l'accélération.
Testez le signal de rétroaction de courant à la sortie de la carte d'alimentation lors d'une accélération lente et à faible charge de la broche — si le courant mesuré ne correspond pas à la charge moteur réelle, le circuit de mesure de la carte d'alimentation est défaillant.
Q2 : Le moteur de broche tourne mais produit plus de vibrations et de bruit que la normale, et le moteur chauffe. Une phase du courant de sortie semble déformée à l'oscilloscope. Est-ce la carte d'alimentation ?
Un courant de sortie déformé avec un échauffement et des vibrations moteur associés est la signature classique d'une défaillance du pilote de grille sur une position de transistor de sortie. Le transistor affecté ne commute pas correctement — il peut être partiellement allumé, provoquant un courant de court-circuit, ou partiellement éteint, laissant une phase réduite.
Le pilote de grille de la carte d'alimentation pour la phase affectée est probablement défaillant. Remplacez la carte d'alimentation et testez à nouveau avec un oscilloscope sur les trois phases de sortie.
Q3 : Le variateur a été réparé précédemment. La carte d'alimentation a été remplacée à ce moment-là. Le variateur présente maintenant un défaut similaire. La carte d'alimentation de remplacement était-elle défectueuse, ou pourrait-il y avoir une cause profonde ?
Une défaillance récurrente de la carte d'alimentation après un remplacement précédent suggère une cause profonde qui a endommagé les deux cartes.
Les causes profondes courantes incluent une surtension du bus CC due à un circuit de freinage régénératif défectueux, des problèmes de tension d'alimentation du pilote de grille, ou des surcharges de courant soutenues dues à des problèmes mécaniques dans la broche ou le moteur de broche.
Analysez la cause profonde avant d'installer une autre carte de remplacement — sans résoudre la cause profonde, la nouvelle carte échouera probablement de la même manière.
Q4 : La broche fonctionne normalement à basse et moyenne vitesse mais signale une surintensité uniquement à haute vitesse. La charge ne semble pas excessive. Qu'est-ce qui sur la carte d'alimentation pourrait causer cela ?
Les défauts de surintensité à haute vitesse uniquement, sans surcharge de charge apparente, indiquent souvent un problème thermique dans le circuit de commande de grille de la carte d'alimentation. À haute vitesse, la fréquence de commutation est la même mais les pertes dans les pilotes de grille et leur dissipation thermique sont plus élevées.
Un pilote de grille qui est marginal mais fonctionnel à des niveaux de puissance inférieurs échoue sous le stress thermique d'un fonctionnement à haute vitesse soutenu.
Vérifiez le flux d'air de refroidissement de l'unité d'entraînement et l'état du dissipateur thermique. Si le refroidissement est adéquat et que le défaut persiste, la section du pilote de grille de la carte d'alimentation a vieilli au-delà de sa marge thermique.
Q5 : Est-il nécessaire de réaccorder la broche après le remplacement de la carte d'alimentation A20B-1004-0730 ?
Les paramètres de commande de la broche — constantes moteur, gains de courant, réglages du régulateur de vitesse — sont stockés dans la carte de commande du variateur et dans les paramètres de broche du CNC, pas sur la carte d'alimentation.
Un remplacement de carte d'alimentation ne nécessite pas de réaccordement, sauf si la carte de remplacement a une révision matérielle différente qui nécessite une mise à jour logicielle.
Confirmez que le niveau de révision de la carte de remplacement correspond à l'original, effectuez un essai après le remplacement et vérifiez que le comportement de la vitesse et de la charge de la broche correspond aux spécifications de la machine.
