Lieu d'origine Japon
Nom de marque FANUC
Certification CE ROHS
Numéro de modèle A20B-1005-0420
Détails du produit
Condition:
Nouveau sceau d’usine (NFS)
Numéro d'article.:
A20B-1005-0420
Origine:
Japon
Certificat:
CE
Mettre en évidence:

carte pcb a20b fanuc

,

une plaque de circuit imprimé à cnc a20b

,

cartes de circuits imprimés à cnc

Conditions de paiement et d'expédition
Quantité de commande min
1 pièces
Détails d'emballage
Emballage d'origine
Délai de livraison
0-3 jours
Conditions de paiement
T/T, Paypal, Western Union
Capacité d'approvisionnement
100 pièces par jour
Description du produit

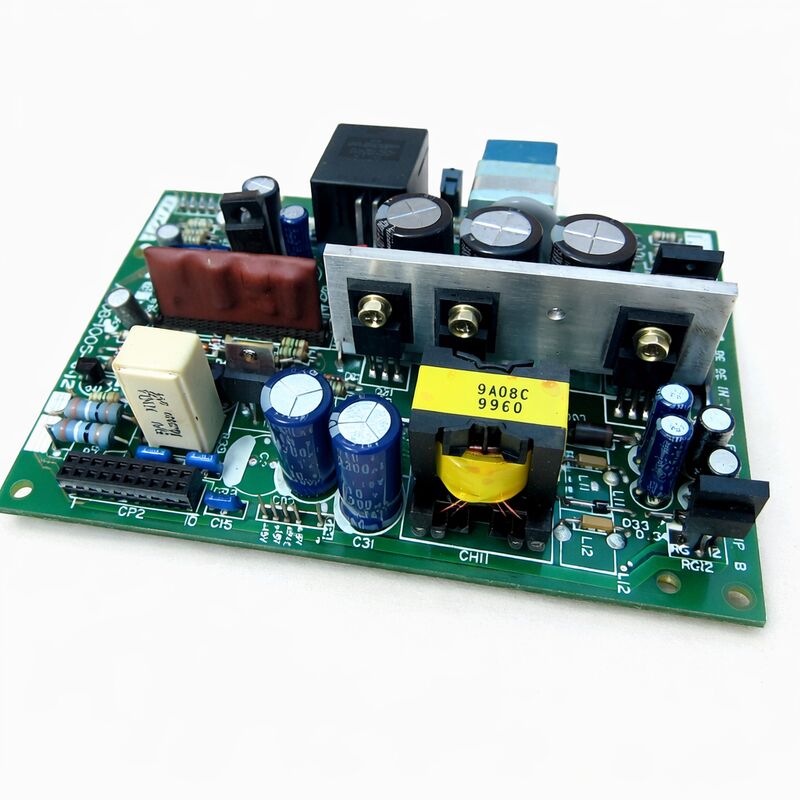

FANUC A20B-1005-0420 | Carte d'alimentation — Pour contrôleurs CNC des séries 16B / 18B / 21B / 210B, entrée 24VDC, Type C (16B/18B) / Type B (21B/210B), origine Japon


Vue d'ensemble

La FANUC A20B-1005-0420 est la carte d'alimentation pour la génération de contrôleurs CNC FANUC des séries 16B/18B/21B — la génération "série B" qui fait le pont entre les anciens contrôles analogiques de la série A et les contrôles numériques ultérieurs de la série i, et qui représente la période des années 1990 où FANUC CNC était le choix dominant dans la fabrication mondiale de machines-outils.

La conception à entrée 24VDC de l'A20B-1005-0420 mérite d'être comprise, car elle représente un changement architectural délibéré par rapport à l'approche PSU utilisée dans les générations précédentes de contrôleurs FANUC.

Les conceptions d'alimentation FANUC antérieures (telles que celles des contrôleurs des séries 16A et 15A) acceptaient directement l'entrée du secteur AC et comprenaient leurs propres étages de rectification et de correction du facteur de puissance sur la carte PSU.

L'approche de la série B a déplacé cet étage d'alimentation primaire de la carte PSU du contrôleur CNC vers une alimentation externe séparée de 24VDC — généralement une alimentation à découpage dédiée montée ailleurs dans l'armoire électrique de la machine.

Les raisons de ce changement architectural sont pratiques. En séparant la conversion d'énergie primaire de la carte PSU interne du contrôleur CNC, FANUC a simplifié la carte CNC — l'A20B-1005-0420 n'a qu'à gérer la conversion DC-DC de la tension 24V fournie aux tensions régulées plus basses requises par la logique et les circuits analogiques du CNC.

La carte est plus petite, génère moins de chaleur et est plus fiable en conséquence.

L'alimentation 24VDC alimentant la carte est généralement isolée des autres circuits 24VDC de la machine (capteurs, solénoïdes, contacteurs) pour éviter que les transitoires de commutation des E/S de la machine ne se couplent dans l'alimentation interne du CNC.


Spécifications clés

Paramètre Valeur
Tension d'entrée 24VDC
Désignation Type C Pour 16B, 18B (FS-18TB, FS-18GB)
Désignation Type B Pour 21B, 210B (FS-21TB, FS-21MB)
Montage Piggyback sur la carte PSU des E/S
Rails de sortie +5V, ±15V, et rails auxiliaires
Série A20B-1005
Origine Japon

L'architecture d'alimentation de la série B — Comment l'A20B-1005-0420 s'intègre

Dans le rack du contrôleur FANUC des séries 18B et 21B, l'ensemble d'alimentation se compose de deux couches. La couche inférieure est la carte PSU des E/S — une carte plus grande qui gère l'interface entre l'entrée 24VDC, le bus d'alimentation interne du CNC et les circuits d'E/S de la machine (modules d'entrée, modules de sortie, interface relais).

La couche supérieure, montée directement sur la carte PSU des E/S dans une configuration piggyback, est l'A20B-1005-0420 — la carte qui génère les rails DC de précision régulés requis par la logique, la mémoire, l'interface servo et l'électronique d'affichage du CNC.

Cette configuration à deux couches permet de séparer les cartes lors du dépannage. Si les voyants du panneau opérateur du CNC et les E/S sont fonctionnels (indiquant que la carte PSU des E/S fournit 24V aux circuits d'interface de la machine) mais que les modules CPU et mémoire du CNC ne s'initialisent pas (indiquant une défaillance des rails d'alimentation logique), le défaut est localisé sur la carte supérieure A20B-1005-0420.

Inversement, si les E/S de la machine et la logique du CNC échouent simultanément, le défaut peut se trouver dans l'alimentation 24VDC alimentant l'ensemble.

Le variant -0420 (Type C pour 16B/18B, Type B grande capacité pour 21B) est le plus robuste des deux variants courants — il offre une capacité de courant plus élevée que son homologue, le -0421 (qui est le Type B de faible capacité pour 21B, et le Type C pour 18C/16C).

Les machines avec plus d'E/S, des systèmes servo plus grands ou des unités d'affichage de plus grande puissance nécessitent le variant -0420 de plus grande capacité.

La substitution du -0421 de plus faible capacité dans une machine nécessitant le -0420 peut entraîner une chute de tension du rail d'alimentation sous pleine charge — une cause fréquente d'alarmes intermittentes difficiles à tracer sans mesurer les tensions d'alimentation sous charge opérationnelle.


Défaillance de l'alimentation — Symptômes dans le contexte des séries 16B/18B/21B

Les défaillances d'alimentation dans la génération CNC série B se manifestent par des schémas caractéristiques que les ingénieurs de maintenance expérimentés reconnaissent :

Le CNC semble mort : Pas d'affichage, pas de réponse du ventilateur de refroidissement du CNC, pas d'activité LED sur aucune carte.

Cela indique une défaillance complète de l'alimentation — vérifiez d'abord l'alimentation 24VDC sur le terminal d'entrée, puis vérifiez les fusibles grillés sur les cartes PSU, puis suspectez l'A20B-1005-0420 elle-même.

Le CNC s'initialise partiellement puis s'arrête : Le CNC commence à démarrer — les LED s'allument brièvement sur la carte principale, l'écran affiche un écran de démarrage, puis s'arrête et affiche une alarme système.

Cela suggère une alimentation capable de fournir un courant de faible charge (au démarrage, la plupart des modules n'étant pas encore actifs) mais incapable de maintenir une tension stable sous pleine charge.

Mesurez le rail d'alimentation +5V sous pleine charge système — un rail qui chute en dessous de 4,75V avec tous les modules actifs mais qui affiche 5,05V lorsque le CNC est dans sa phase de démarrage précoce confirme une alimentation avec une capacité de courant insuffisante.

Alarmes système intermittentes corrélées à la température ambiante : Le CNC fonctionne correctement lorsqu'il est froid mais génère des alarmes aléatoires (erreurs de parité mémoire, alarmes système) après 30 à 60 minutes de fonctionnement.

C'est le symptôme classique du vieillissement des condensateurs électrolytiques — les condensateurs fonctionnent mieux à froid et présentent une ESR accrue lorsqu'ils sont chauffés, ce qui provoque une augmentation de l'ondulation de la tension d'alimentation à température de fonctionnement, perturbant les circuits mémoire et logique.

Alarme 910 (erreur de parité SRAM) non causée par une défaillance de la batterie : Si la batterie SRAM est confirmée comme étant bonne mais que l'alarme 910 apparaît de manière intermittente, un problème d'ondulation de la tension d'alimentation est le prochain suspect — les circuits SRAM CMOS sont sensibles à l'ondulation de la tension d'alimentation, et une PSU avec des condensateurs dégradés peut produire suffisamment d'ondulation pour provoquer des erreurs de parité sans que la tension d'alimentation ne sorte de sa plage de tolérance nominale.


Maintenance préventive et options d'échange

L'A20B-1005-0420 fait partie des cartes les plus fréquemment entretenues dans l'écosystème de maintenance FANUC série B, précisément en raison de son rôle dans la fourniture d'énergie à toutes les autres cartes du système — toute dégradation de ses performances affecte l'ensemble du contrôleur.

Les centres de service spécialisés FANUC incluent généralement le remplacement complet des condensateurs comme pratique standard lors de la révision des PSU, quel que soit le défaut déclaré.

Cette approche préventive est économiquement judicieuse : le remplacement des condensateurs ajoute un coût minime à une réparation, mais élimine le mode de défaillance futur le plus courant avant qu'il ne ramène la machine à l'atelier.

Les services d'échange (expédition d'une unité reconditionnée et testée en échange de la carte défectueuse, souvent avec une garantie de 6 à 12 mois) sont la voie la plus pratique pour minimiser les temps d'arrêt de la machine.

Disposer d'une A20B-1005-0420 de rechange sur site est une pratique courante dans les installations équipées de plusieurs machines dotées de contrôles des séries 18B ou 21B — la pièce est suffisamment courante pour que l'investissement soit facilement justifié par rapport à la perte de production quotidienne d'un arrêt machine imprévu.


FAQ

Q1 : L'A20B-1005-0420 est décrite comme un variant "grande capacité". Qu'est-ce qui est spécifiquement plus grand par rapport au -0421 ?

Le -0420 fournit un courant de sortie total plus élevé sur ses rails régulés que le -0421. Dans l'architecture d'alimentation FANUC pour la série B, la même carte de facteur de forme sert différentes configurations de contrôleur en fournissant différentes puissances nominales de courant.

Les contrôleurs avec plus de modules d'E/S, des connexions d'amplificateurs servo de plus grande puissance ou des unités d'affichage plus grandes tirent plus de courant de la PSU ; ils nécessitent le -0420 (grande capacité).

Les contrôleurs plus simples avec moins de modules tirent moins de courant et utilisent le -0421 (faible capacité).

Les numéros de pièce dans la documentation de configuration de la machine d'origine confirment quel variant est correct pour la machine spécifique.


Q2 : La tolérance de la tension d'alimentation 24VDC peut-elle affecter le fonctionnement de l'A20B-1005-0420 ?

Oui. L'entrée 24VDC de l'A20B-1005-0420 doit rester dans la tolérance d'entrée spécifiée de la carte — généralement 24VDC ±10% (21,6V à 26,4V). Les tensions d'alimentation inférieures au minimum font fonctionner les convertisseurs DC-DC internes en dehors de leur plage de régulation, réduisant la stabilité des rails de sortie.

Les tensions significativement supérieures au maximum risquent d'endommager la protection d'entrée et les composants de commutation de la carte.

L'alimentation 24VDC doit être mesurée aux bornes d'entrée de la carte PSU (pas à l'unité d'alimentation elle-même, pour tenir compte de la chute de tension du câble) et confirmée dans les spécifications avant de conclure que la carte PSU est défectueuse.


Q3 : Après avoir remplacé l'A20B-1005-0420, le CNC affiche l'alarme 910 (erreur de parité SRAM). Est-ce la faute de la carte de remplacement ?

L'alarme 910 immédiatement après le remplacement d'une carte PSU suggère un problème de tension d'alimentation plutôt qu'un défaut de carte — la nouvelle carte peut avoir des caractéristiques de sortie légèrement différentes qui exposent un problème de batterie SRAM que la carte d'origine masquait, ou la carte de remplacement peut avoir une sortie marginale qui cause des problèmes de sensibilité de tension SRAM.

Vérifiez d'abord la tension de la batterie SRAM.

Mesurez ensuite les rails +5V et ±15V avec le système complètement chargé. Si toutes les tensions sont dans les spécifications et que la batterie est bonne, rechargez les paramètres du CNC à partir de la sauvegarde — les données SRAM peuvent avoir été corrompues pendant la procédure de remplacement (en particulier si la machine a été mise hors tension pendant une étape d'installation du module SRAM).


Q4 : L'A20B-1005-0420 est-elle compatible avec les contrôleurs FANUC de la série 20 ainsi qu'avec la série 21B ?

Les séries 21B et 20 sont des générations matérielles différentes avec des architectures de rack différentes.

L'A20B-1005-0420 a été spécifiquement conçue pour la série 21B (et ses variantes associées 210-B). La série 20 utilise un ensemble d'alimentation différent.

Confirmez la variante spécifique du système CNC — Série 20 vs Série 21 — par rapport à la documentation matérielle d'origine avant de commander un remplacement de PSU, car les deux systèmes ne sont pas interchangeables au niveau de la PSU.


Q5 : Quels fusibles sur l'A20B-1005-0420 doivent être vérifiés avant de conclure que la carte est défectueuse ?

L'A20B-1005-0420 comprend généralement un ou plusieurs fusibles montés sur carte protégeant la ligne d'entrée 24VDC et, dans certaines configurations, des rails de sortie individuels.

Ces fusibles sont accessibles une fois la carte retirée du rack.

Un fusible d'entrée grillé se présente de manière identique à une défaillance complète de la carte — aucune tension de sortie, aucune activité LED — mais est résolu en remplaçant le fusible (et en identifiant ce qui a causé l'événement de surintensité qui l'a fait griller).

Vérifiez tous les fusibles montés sur carte visuellement et avec un testeur de continuité avant de conclure que le circuit de conversion d'énergie de la carte est défectueux.

Un fusible qui grille à nouveau immédiatement après le remplacement indique un véritable défaut de surintensité en aval qui doit être résolu avant que la PSU ne puisse fonctionner en toute sécurité.
