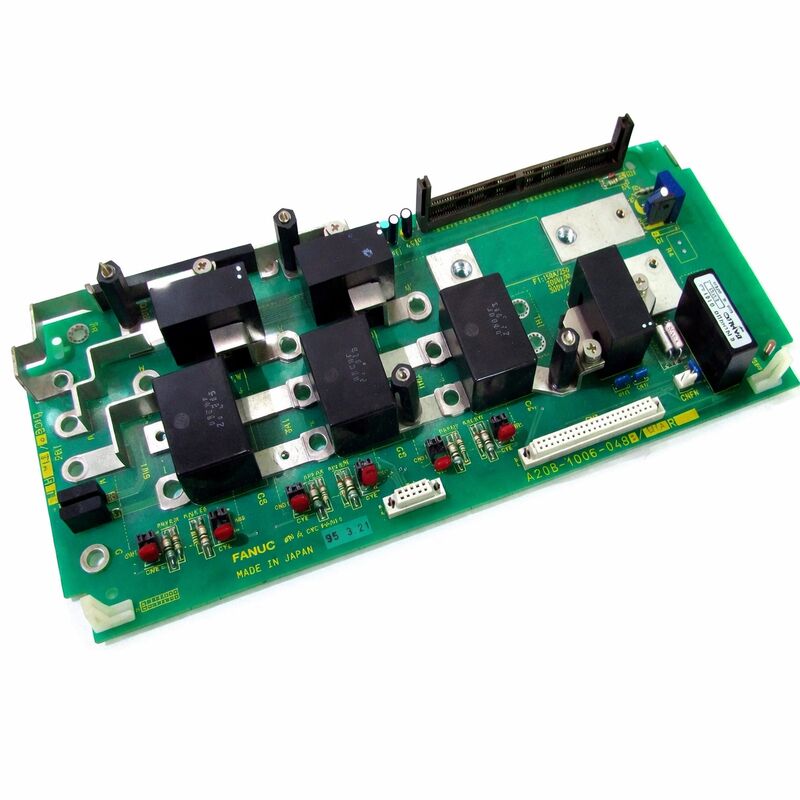

FANUC A20B-1006-0471

Numéro de la partie:A20B-1006-0471 Les États membres doivent fournir des informations détaillées sur les mesures à prendre.

Nom du fabricant:Société FANUC (Japon)

Type de produit:Le circuit imprimé d'alimentation par servo (PCB)

Unités compatibles:Série FANUC Alpha PSM-15 et supérieurs (y compris PSM-26)

Le statut:Arrêté par le fabricant

Résumé

L'A20B-1006-0471 est la carte de circuit de commande du module d'alimentation servo de la série Alpha (PSM) de FANUC.Le PSM est l'unité qui fournit de l'alimentation régulée par bus CC aux modules d'amplificateur servo et à broche (SVM et SPM) des systèmes d'amplificateur FANUC Alpha.

L'A20B-1006-0471 n'est pas le PSM lui-même, c'est le PCB remplaçable qui gère l'électronique de commande du PSM: commande de la passerelle du redresseur, régulation de la tension du bus CC, séquence de précharge,gestion des rejets par voie de régénération, et l'interface de communication avec le CNC.

Le système d'amplificateur Alpha de FANUC, la série comprenant les servo-modules SVM et les spindle-modules SPM à côté de ce PSM, a été largement utilisé avec les séries 15, 16, 18,et 21 contrôleurs CNC pendant la période où les centres d'usinage et les centres de tournage faisaient la transition des anciennes servotechnologies vers des entraînements entièrement numériques.

Cette carte PSM a alimenté les systèmes Alpha dans une grande base installée de machines qui sont toujours en production aujourd'hui.

Cette planche est arrêtée.

La FANUC ne fabrique plus de nouvelles unités, les fournitures de remplacement proviennent d'un stock d'excédents testé et d'unités rénovées.

Pour tout système Alpha PSM qui a subi des dommages à la carte de commande par des transitoires de puissance, un vieillissement des composants,ou la contamination de l'environnement cette carte est la solution remplaçable sur le terrain qui rétablit la fonctionnalité du PSM sans remplacer le module de puissance complet.

Principales spécifications

Ce que le PSM fait Bus CC pour le système d'entraînement Alpha

L'architecture de l'amplificateur FANUC Alpha utilise un bus CC partagé.Le PSM est le composant qui crée et maintient ce bus DC.

Du côté de l'entrée, le PSM se connecte à l'alimentation CA en trois phases.

La tension en courant continu résultante nominellement autour de 300-320V DC pour un système d'entrée de 200VAC est le bus partagé qui alimente tous les modules connectés..Au fur et à mesure qu'ils ralentissent, ils régénèrent le courant vers le bus.

La carte de commande A20B-1006-0471 est l'intelligence qui fait fonctionner ce processus.

Il contrôle le circuit de précharge qui limite le courant d'entrée lorsque le système s'allume. Il active et libère le contacteur principal dans la séquence correcte.

Il surveille les conditions de défaut ̇ surtension, soustension, sur courant ̇ et réagit en émettant des alarmes au CNC ou en arrêtant le bus.

Gestion de l'énergie renouvelable

Les unités Alpha PSM avec capacité de régénération renvoient l'énergie de freinage à l'alimentation CA plutôt que de la dissiper dans les résistances.Ils produisent de l' électricité..

Cette énergie revient sur le bus CC. La carte de contrôle du PSM régule le retour d'énergie vers la ligne CA, en maintenant la tension du bus dans les limites et en renvoyant l'excès à l'alimentation.

La carte de commande contient la logique qui détermine quand retourner l'énergie, à quel rythme, et quand activer la fonction de décharge régénérative à la place.

Ces décisions sont prises en temps réel pendant le fonctionnement de la machine.

Une défaillance de la logique de régulation de la carte de commande, des circuits de mesure endommagés, des drivers de porte défectueux ou un stockage de paramètres défectueux peuvent entraîner le dépassement des limites de tension du bus CC.provoquant des pannes de surtension ou, dans les cas graves, endommageant les condensateurs de bus ou les modules d'amplificateurs connectés.

Emplacements des fusibles et entretien de la carte

L'A20B-1006-0471 est équipé de deux fusibles: le FU1 est classé 5A (marqué en rouge).

Leurs notes sont indiquées directement sur le tableau.La documentation d'entretien de FANUC précise que les valeurs de sécurité doivent être confirmées avant le remplacement. L'utilisation de valeurs de sécurité incorrectes peut causer des dommages ultérieurs..

Lorsqu'un PSM tombe en panne, les fusibles doivent être inspectés avant de supposer que le PCB lui-même a échoué.

Un fusible soufflé est un symptôme direct et un fusible soufflé signifie qu'un événement de défaut s'est produit qui a entraîné un courant excédentaire à travers le circuit protégé.Le remplacement du fusible sans identifier la cause de l'événement de surtension entraînera probablement le fusible de remplacement souffler immédiatement.

Si les fusibles sont intacts et que le PSM est toujours défectueux, les composants actifs de la carte de commande, les circuits intégrés d'entraînement de la porte, les circuits de mesure ou l'interface de communication, sont l'emplacement de la défaillance.Cela nécessite un remplacement de la planche.

Questions fréquentes

Q1: Le PSM montre une alarme de basse tension de liaison CC. La tension d'entrée AC est correcte. Est-ce que la carte de contrôle est la faute?

Une basse tension de liaison CC avec une entrée CA correcte peut être causée par un redresseur endommagé dans l'étape d'alimentation, un circuit de précharge défectueux,ou une défaillance de la carte de commande qui n'active pas correctement le contacteur principal.

Vérifiez que le contacteur principal à l'intérieur du PSM ne se ferme pas, le bus CC ne peut pas être chargé à pleine tension.

Si le contacteur se ferme correctement et que la tension est toujours basse, les diodes rectificatrices doivent être testées.

Q2: Les fusibles PSM ont explosé après une surtension. La carte A20B-1006-0471 doit-elle être remplacée avec les fusibles?

Après une surtension, inspectez la carte de contrôle pour détecter les dommages visibles: composants brûlés, circuits intégrés endommagés, zones décolorées avant de conclure qu'elle doit être remplacée.,Dans ce cas, la planche elle-même peut être intacte.

Remplacez les fusibles avec les valeurs correctes, allumez-les avec prudence et surveillez le comportement du PSM.

Q3: Le PSM fonctionne correctement, mais il tombe parfois le bus CC lors d'une forte accélération.

L'arrêt occasionnel du bus CC lors d'une forte accélération est plus typiquement un problème de capacité. La puissance nominale du PSM peut être marginale pour la charge totale du moteur.ou l'impédance de l'alimentation en courant alternatif est trop élevée que le défaut de la carte de commande.

Vérifiez la charge totale du moteur par rapport à la puissance nominale du PSM. Si le PSM est correctement dimensionné, vérifiez la tension d'alimentation CA sous charge.le PSM voit une faible tension d'entrée et peut abandonner sa régulation de bus.

La commission de contrôle surveille cette situation et réagit correctement à une faille réelle de l'approvisionnement.

Q4: Comment le A20B-1006-0471 doit-il être stocké en remplacement?

Conserver dans un emballage antistatique à température ambiante stable, à l'abri de l'humidité, des températures extrêmes et de la lumière directe du soleil.

Le pilote de porte et les circuits intégrés analogiques de mesure de la carte sont sensibles à la décharge électrostatique.

En stockage, la carte conserve son état indéfiniment dans des conditions correctes.inspecter les contacts des connecteurs et l'état du fusible un fusible légèrement corrodé peut avoir une résistance accrue qui cause des problèmes sous charge.

Q5: L'A20B-1006-0471 peut-il être utilisé dans n'importe quelle unité Alpha PSM ou uniquement sur des modèles spécifiques?

La documentation technique FANUC Alpha répertorie l'A20B-1006-0471 comme compatible avec les modèles PSM-15 à PSM-26 de la série Alpha.

Les modèles PSM plus grands (PSM-37 et supérieurs) utilisent différentes variantes de cartes (A20B-1006-0472, A20B-1007-0650) avec des spécifications de puissance différentes.

Confirmez toujours le numéro de modèle PSM spécifique sur l'étiquette de l'unité et comparez-le avec la liste de compatibilité de la carte avant d'installer cette carte.
