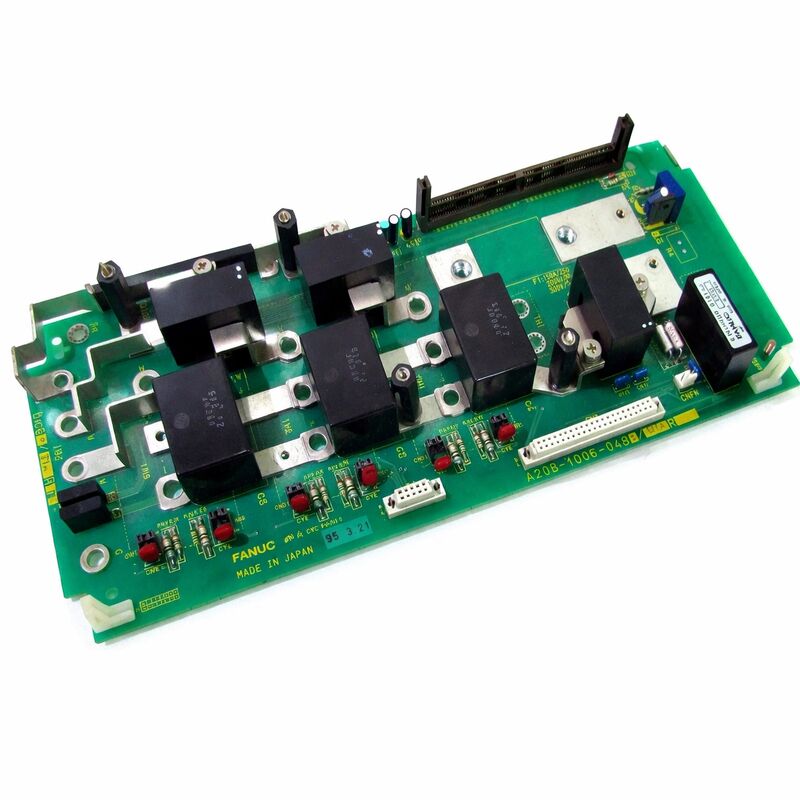

FANUC A20B-1006-0472 | Module d'alimentation Alpha PSM-37 Carte de câblage de base et— 43 kW, 283-325 V CC, Série 16i/18i/21i

Numéro de pièce : A20B-1006-0472

Fabricant : FANUC Corporation (Japon)

Type de produit : Carte de câblage de base du module d'alimentation Alpha (carte d'alimentation)

Série de cartes : A20B-1006

Présentation

L'A20B-1006-0472 est la carte de câblage de base — la carte PCB de la section d'alimentation — installée à l'intérieur du module d'alimentation Alpha PSM-37 A06B-6087-H137 de FANUC. Le PSM-37 est un composant clé de l'architecture de bus partagé Alpha de FANUC : il convertit le courant alternatif triphasé entrant de 200-230 V en un bus CC régulé de 283-325 V qui alimente les modules amplificateurs d'asservissement (SVM) et les modules amplificateurs de broche (SPM) qui y sont connectés.

L'A20B-1006-0472 est l'endroit où cette conversion de puissance a lieu physiquement.

Dans le module PSM-37 de 150 mm de large, deux cartes sont assemblées : la carte d'alimentation A20B-1006-0472 et la carte de contrôle A16B-2202-0424. La carte de contrôle gère la surveillance, le retour de régulation et la logique d'alarme du PSM-37.

L'A20B-1006-0472 est l'endroit où se produit la commutation à courant élevé — elle abrite les trois modules de transistors IGBT qui redressent et régulent le courant alternatif entrant en bus CC, les condensateurs du bus CC qui filtrent la tension convertie, et les circuits de détection de courant et de tension qui renvoient les informations à la carte de contrôle.

La désignation "Alpha Base" reflète sa position dans l'assemblage du module — c'est la carte de base de la pile PSM-37.

Les borniers à vis sur cette carte sont les points de connexion physiques pour les lignes d'alimentation CA entrantes et pour les diverses connexions de signaux de surveillance et de contrôle du module.

Plusieurs connexions d'entrée et de sortie servent l'ensemble des signaux que le PSM-37 échange avec l'armoire d'alimentation de la machine et avec les modules d'entraînement connectés.

Spécifications clés

Architecture à bus partagé Alpha — Le rôle du PSM

Le système d'entraînement Alpha de FANUC utilise une architecture à bus CC partagé. Un PSM dessert plusieurs modules d'entraînement simultanément.

Le PSM puise l'alimentation CA de l'alimentation principale de la machine, la redresse et la régule à la tension du bus CC, et distribue cette tension de bus à tous les modules SVM et SPM connectés. Chaque module d'entraînement puise du courant du bus lors du fonctionnement moteur et — en fonctionnement régénératif — renvoie du courant au bus.

Le PSM gère la tension du bus, la protégeant contre les surtensions lorsque l'énergie régénérée dépasse ce que les autres modules peuvent absorber, et contre les sous-tensions lorsque la demande totale de fonctionnement moteur dépasse la capacité du PSM.

Les modules IGBT de l'A20B-1006-0472 effectuent la conversion CA-CC au cœur de ce processus.

Trois IGBT forment l'étage redresseur actif. Contrairement aux redresseurs à diodes passifs, le redresseur actif basé sur IGBT peut contrôler la forme d'onde du courant d'entrée, atteignant un facteur de puissance proche de l'unité et permettant d'inverser le flux d'énergie — permettant ainsi de renvoyer l'énergie de freinage régénératif des moteurs à l'alimentation CA plutôt que de la dissiper sous forme de chaleur dans des résistances de freinage.

C'est l'avantage fondamental en termes d'efficacité de l'architecture PSM par rapport aux systèmes d'entraînement antérieurs.

Codes d'alarme PSM-37 et défauts de la carte d'alimentation

Le panneau avant du module PSM-37 est équipé d'un afficheur à LED à sept segments à un chiffre qui affiche les codes d'alarme lorsqu'un défaut est détecté. Ces codes d'alarme sont l'outil de diagnostic principal pour le PSM-37 et, par extension, pour déterminer si l'A20B-1006-0472 est la source du défaut.

Les alarmes liées à la carte d'alimentation comprennent la surintensité dans le circuit d'alimentation principal (généralement causée par une défaillance d'IGBT), une augmentation anormale de la tension du bus CC (suggérant un défaut de commande de grille ou de commutation d'IGBT), et une défaillance de charge du condensateur principal.

Les alarmes liées à la carte de contrôle impliquent généralement des défauts de communication, des défaillances de ventilateur ou des lectures de capteur thermique.

Lire le code d'alarme spécifique sur l'afficheur et le mapper à la catégorie de défaut est la première étape correcte avant de décider quelle carte doit être remplacée.

Le module de 150 mm dispose également de deux ventilateurs de refroidissement — un interne et un externe — ainsi que du dissipateur thermique externe.

Une alarme AL-02 (ventilateur de refroidissement arrêté) indique une défaillance du ventilateur, pas un défaut de la carte d'alimentation.

Le remplacement du ventilateur est l'action corrective, et il est urgent : une opération continue sans refroidissement adéquat provoque une augmentation rapide des températures de jonction des IGBT vers le seuil de défaillance.

Conception à entrées/sorties multiples et borniers à vis

La description "entrées/sorties multiples" dans la désignation du produit de l'A20B-1006-0472 reflète la terminaison complète des signaux que la carte de câblage de base fournit. Au-delà des connexions d'alimentation CA principale et de sortie du bus CC, la carte termine les signaux de surveillance de la tension du bus CC, de la température du module, de l'état du ventilateur, et les signaux d'interconnexion que le PSM-37 échange avec les modules SVM et SPM connectés pour coordonner la gestion du bus.

La méthode de connexion par borniers à vis sur cette carte est une pratique standard pour les connexions d'alimentation à courant élevé dans les systèmes d'entraînement industriels.

Les borniers à vis fournissent des connexions sécurisées et résistantes aux vibrations qui peuvent accueillir une gamme de tailles de fils et qui sont accessibles pour l'inspection de maintenance sans outils spéciaux.

Pour les bornes d'entrée CA transportant 150 A, un couple correct sur les vis des bornes est essentiel — une connexion sous-serrée à ce niveau de courant génère de la chaleur qui accélère la dégradation de l'isolation et finit par provoquer une défaillance de la connexion.

FAQ

Q1 : Le PSM-37 affiche en permanence l'alarme AL-07 (tension du bus CC anormalement élevée). La charge du système d'entraînement est normale et aucun moteur ne fonctionne en régénération intensive. L'A20B-1006-0472 est-elle la cause probable du défaut ?

L'alarme AL-07 avec une charge normale et sans régénération intensive pointe vers un défaut dans l'étage redresseur actif IGBT — spécifiquement, un IGBT qui ne commute pas correctement, permettant au bus CC de monter sans contrôle. Il s'agit d'un défaut de la carte d'alimentation de l'A20B-1006-0472.

La boucle de contrôle du redresseur actif ne peut plus réguler la tension du bus. L'échange ou la réparation du module PSM-37 est l'action appropriée.

N'essayez pas de réinitialiser et de reprendre le fonctionnement — une montée incontrôlée de la tension du bus CC peut endommager les modules SVM et SPM connectés.

Q2 : Le module PSM-37 fonctionnait correctement puis est tombé en panne soudainement après une brève coupure de courant. Que faut-il inspecter sur l'A20B-1006-0472 ?

Une panne soudaine après un événement de puissance indique généralement une surtension transitoire qui a dépassé les valeurs nominales des IGBT ou des condensateurs du bus CC.

Inspectez d'abord les fusibles principaux à l'intérieur du module PSM-37 — ils constituent la première ligne de protection et peuvent avoir sauté proprement.

Si les fusibles sont intacts, les IGBT ou les dispositifs de suppression de surtension sur la carte d'alimentation peuvent être défaillants.

Le remplacement des fusibles seul n'est pas suffisant si la cause sous-jacente était un dommage matériel ; le module nécessite une évaluation professionnelle avant d'être remis en service.

Q3 : Les cartes A20B-1006-0472 et A16B-2202-0424 sont décrites comme n'étant pas disponibles séparément. Les modules transistors IGBT de la carte d'alimentation peuvent-ils être sourcés et remplacés individuellement ?

Les fournisseurs spécialisés de services d'entraînement Fanuc proposent le remplacement des modules IGBT en tant que service de réparation pour le PSM-37.

Le type spécifique de module IGBT utilisé dans le PSM-37 peut être identifié à partir des marquages des composants sur la carte.

L'approvisionnement de modules transistors individuels est possible auprès de distributeurs d'électronique industrielle.

Cependant, le remplacement des IGBT nécessite des tests minutieux du circuit de commande de grille après l'installation du nouveau module, et le module de remplacement doit être correctement lié thermiquement au dissipateur thermique.

Il s'agit d'une réparation au niveau de la carte qui nécessite un équipement et une expertise appropriés.

Q4 : La machine utilise deux modules de broche SPM et quatre modules d'asservissement SVM connectés à un seul PSM-37. Le PSM-37 est-il correctement dimensionné pour cette configuration ?

Le dimensionnement d'un PSM nécessite le calcul de la demande de pointe totale de tous les modules connectés simultanément. Le PSM-37 fournit 43 kW en continu.

La demande de pointe combinée des modules d'entraînement connectés — qui se produit pendant l'accélération — ne doit pas dépasser la capacité du PSM.

Vérifiez les plaques signalétiques de chaque module SPM et SVM connecté et additionnez leurs appels de courant de pointe.

Si la demande de pointe combinée approche ou dépasse 43 kW, le PSM-37 est sous-dimensionné pour la configuration et doit être remplacé par un PSM de puissance supérieure, ou les taux d'accélération de la machine doivent être réduits pour limiter l'appel de courant de pointe.

Q5 : Le PSM-37 provient d'une machine qui est mise hors service. Vaut-il la peine de récupérer la carte d'alimentation A20B-1006-0472 comme pièce de rechange ?

Un PSM-37 mis hors service avec un historique de service connu et fiable est une source précieuse de cartes de rechange — à condition que l'état de la carte soit évalué avant de lui faire confiance en production. Inspectez les modules IGBT pour tout signe de contrainte thermique ou de dommage mécanique.

Mesurez la capacité et la RSE des condensateurs du bus CC si un équipement de test est disponible.

Une carte provenant d'une machine retirée en raison de l'obsolescence plutôt que d'une défaillance de l'entraînement peut être en excellent état et convenir à de nombreuses années de service supplémentaires.
