FANUC A20B-1006-0482 | PCB de câblage de base pour variateur de broche série 6088 — SPM-26 / SPM-30, origine Japon

Numéro de pièce : A20B-1006-0482

Fabricant : FANUC Corporation (Japon)

Type de produit : Carte de câblage de base du variateur de broche (PCB de section d'alimentation)

Série de cartes : A20B-1006

Famille de variateurs : Modules amplificateurs de broche Alpha série A06B-6088

Unités de variateur compatibles : A06B-6088-H226 (SPM-26), A06B-6088-H230 (SPM-30)

PCB de contrôle associé : A16B-2202-0432 (carte de contrôle)

ROM associé : A20B-2902-0390

Tension d'entrée : Bus CC 283-325V

Statut : Arrêté par le fabricant

Aperçu

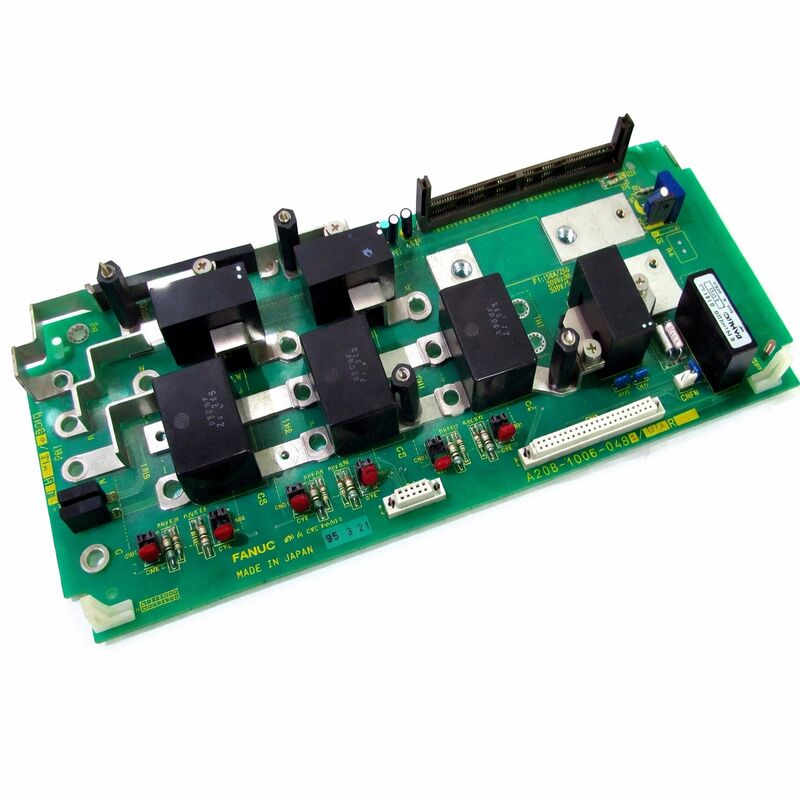

Le A20B-1006-0482 est la carte de câblage de base — le PCB de la section d'alimentation — pour les modules amplificateurs de broche Alpha série 6088 de FANUC.

Dans l'architecture du variateur de broche Alpha, chaque module contient deux circuits imprimés fonctionnellement distincts : la carte de contrôle, qui gère l'intelligence au niveau du signal du variateur, et la carte de câblage (également appelée carte d'alimentation ou carte de base), qui porte les composants de l'étage de puissance — les transistors à courant élevé, les circuits de détection de courant, les pilotes de grille et les connexions du bus d'alimentation lourdes au moteur et au bus CC.

Le A20B-1006-0482 est la carte de câblage montée dans les modules de broche Alpha A06B-6088-H226 (SPM-26, classe 26 kW) et A06B-6088-H230 (SPM-30, classe 30 kW).

Ce sont les modules les plus grands de la série 6088, pilotant les moteurs de broche à couple élevé utilisés dans les applications d'usinage exigeantes — centres d'usinage robustes avec de puissants moteurs de broche, centres de rectification et grands centres de tournage où la broche doit maintenir une vitesse et un couple constants sous des charges de coupe importantes.

La désignation "carte de câblage de base" reflète la position physique de cette carte en bas de la pile de cartes du module de variateur.

La carte de contrôle (A16B-2202-0432) se monte au-dessus, communiquant via des connecteurs qui transmettent les signaux de contrôle à l'étage de puissance.

La carte de câblage reçoit les signaux de commande de grille de la carte de contrôle et les utilise pour commuter les transistors de puissance, générant la sortie à fréquence et tension variables qui alimente le moteur de broche.

Spécifications clés

Architecture du variateur de broche Alpha

Les modules de la série 6088 fonctionnent dans l'architecture de variateur à bus partagé Alpha de FANUC. Un PSM (module d'alimentation) convertit le courant alternatif triphasé entrant en un bus CC régulé. Le module amplificateur de broche puise dans ce bus et génère la sortie CA triphasée vers le moteur de broche. Au sein du module SPM, la conversion de puissance se fait sur la carte de câblage.

L'étage de puissance de la carte de câblage utilise des dispositifs IGBT (Transistor Bipolaire à Grille Isolée). Les IGBT combinent la capacité de courant élevée et la faible tension de saturation des transistors bipolaires avec le contrôle de grille piloté par tension des MOSFET.

Pour les applications de variateur de broche — où les transistors doivent commuter des courants de plusieurs centaines d'ampères à des centaines de volts, des milliers de fois par seconde — les IGBT sont la technologie appropriée.

Les circuits de commande de grille sur le A20B-1006-0482 génèrent les signaux de commande précis dont ces IGBT ont besoin.

La détection de courant est une autre fonction clé de la carte de câblage.

Le courant moteur réel sur chaque phase est mesuré et renvoyé à la carte de contrôle. La boucle de courant de la carte de contrôle compare le courant commandé (provenant de la boucle de vitesse) au courant mesuré et ajuste le rapport cyclique PWM pour réduire l'erreur.

Sans une détection de courant précise, le contrôle de courant en boucle fermée ne peut pas fonctionner, et le moteur ne produira pas le couple correct.

SPM-26 et SPM-30 — Applications de broches haute puissance

Les désignations SPM-26 et SPM-30 indiquent la classe de puissance du module de broche.

Ces modules servent les applications de broche les plus exigeantes de la série Alpha — grands centres d'usinage où des taux d'enlèvement de matière élevés nécessitent un fonctionnement de broche à haute puissance soutenu, et applications de rectification de précision où une vitesse de broche constante sous charge variable est essentielle à la qualité de la pièce.

Les moteurs de broche pilotés par ces modules — Alpha 26, Alpha 30, Alpha P40 et moteurs à châssis élevé similaires — nécessitent la capacité de courant et de puissance que seuls les plus grands variantes 6088 peuvent fournir.

La sélection des composants et la gestion thermique de la carte de câblage sont adaptées à ces niveaux de courant.

L'utilisation d'une carte de câblage de puissance inférieure dans une application de variateur de puissance supérieure entraînerait une surcharge thermique des composants.

Structure à double carte et isolation des défauts

La séparation de l'électronique de contrôle de l'électronique de puissance dans la série 6088 présente un avantage pratique pour la maintenance. Lorsque le variateur de broche tombe en panne, l'identification de la carte source du défaut détermine le composant de remplacement.

Cela permet d'économiser des coûts par rapport au remplacement du module de variateur complet.

Un défaut dans la carte de contrôle (A16B-2202-0432) produit généralement des alarmes liées au contrôle — erreurs de communication, défauts de paramètres, erreurs de traitement de rétroaction — sans nécessairement surcharger ou endommager l'étage de puissance.

Un défaut dans la carte de câblage (A20B-1006-0482) produit généralement des alarmes liées à la puissance — surintensité, surtension, défauts IGBT, défauts de commande de grille — ou entraîne une sortie moteur incorrecte ou absente sans symptômes côté contrôle.

La distinction de la carte défectueuse guide la décision de remplacement.

Le remplacement de la seule carte défectueuse évite de dépenser pour une carte fonctionnelle qui partage simplement le module de variateur avec celle défaillante.

FAQ

Q1 : Le variateur de broche affiche une alarme IGBT (souvent affichée sous forme de code d'alarme à un seul caractère). La carte de contrôle a été testée et confirmée comme étant bonne. Le A20B-1006-0482 est-il l'emplacement probable du défaut ?

Les alarmes IGBT qui persistent avec une carte de contrôle confirmée comme étant bonne pointent vers le module IGBT de la carte de câblage ou le circuit de commande de grille.

L'alarme IGBT peut provenir d'un IGBT défectueux (court-circuit ou circuit ouvert), d'un circuit de commande de grille qui ne fournit plus les signaux de commutation corrects, ou d'un défaut de détection de courant qui amène le variateur à mal lire le courant moteur comme dépassant le seuil de surintensité.

Tous ces défauts sont situés sur la carte de câblage. Le remplacement de la carte ou le remplacement du module IGBT est la réponse appropriée.

Q2 : Le moteur de broche produit un bruit inhabituel à certaines vitesses mais aucune alarme n'est générée. Le moteur et le câble moteur sont confirmés comme étant intacts. Cela pourrait-il être la carte de câblage ?

Un bruit audible inhabituel à des vitesses spécifiques sans alarme suggère une irrégularité de courant dans la sortie du moteur.

Si une phase de l'étage de puissance de la carte de câblage produit un courant asymétrique — en raison d'un IGBT dégradé ou d'un problème de commande de grille — le moteur recevra un courant déséquilibré et produira une ondulation de couple qui se manifeste par du bruit ou des vibrations.

Ce bruit dépend de la vitesse car il est lié aux harmoniques de la fréquence de commutation.

Scannez les courants de sortie moteur sur les trois phases tout en reproduisant la condition de bruit ; des courants de phase asymétriques confirment un défaut de la carte de câblage.

Q3 : Un remplacement A20B-1006-0482 a été obtenu. Y a-t-il des différences entre le -0482 et le -0483 qui affecteraient l'interchangeabilité ?

Les A20B-1006-0482 et A20B-1006-0483 sont des variantes proches au sein de la même famille de cartes de câblage pour la série 6088. Ils sont associés à différents modèles de variateurs et à différentes puissances nominales au sein de la gamme SPM.

Le -0482 est documenté pour une utilisation dans les variateurs SPM-26 et SPM-30.

Le -0483 est associé à d'autres puissances nominales SPM de la série.

Ceux-ci ne sont pas nécessairement interchangeables — la capacité de gestion du courant et la conception thermique peuvent différer.

Faites toujours correspondre la carte au modèle de variateur spécifique pour lequel elle a été conçue.

Q4 : Le variateur est en service depuis plus de dix ans. Quels composants sur le A20B-1006-0482 sont les plus susceptibles de présenter une dégradation liée à l'âge ?

Les condensateurs électrolytiques de la section d'alimentation de la commande de grille de la carte de câblage sont la principale préoccupation liée au vieillissement. Ces condensateurs maintiennent les tensions CC stables dont les circuits de commande de grille ont besoin pour commuter correctement les IGBT.

Avec l'âge, leur capacité diminue et leur ESR augmente, dégradant la régulation de l'alimentation de la commande de grille.

Cela peut produire des erreurs de commutation IGBT intermittentes qui apparaissent comme des alarmes occasionnelles, difficiles à reproduire.

Les modules IGBT eux-mêmes ont également une durée de vie limitée — leur cyclage thermique sur une décennie d'utilisation stresse progressivement les fils de liaison et les connexions de soudure à l'intérieur du module.

Q5 : Cette carte est-elle spécifique à la série A06B-6088 uniquement, ou peut-elle être utilisée dans d'autres familles de variateurs de broche FANUC ?

Le A20B-1006-0482 est spécifiquement conçu pour la série de modules de broche Alpha A06B-6088.

La disposition des connecteurs, le placement des composants, l'interface thermique et les caractéristiques électriques sont adaptés à l'architecture mécanique et électrique du module 6088.

Il n'est pas interchangeable avec les cartes de câblage d'autres familles de variateurs de broche FANUC (telles que les variateurs des séries 6064, 6078 ou plus récentes 6096), qui utilisent des spécifications de carte de câblage différentes adaptées à leurs architectures de variateur respectives.
